Produktnummer:
10212696
Herstellernummer:
22080.0704
Hersteller:
Halder

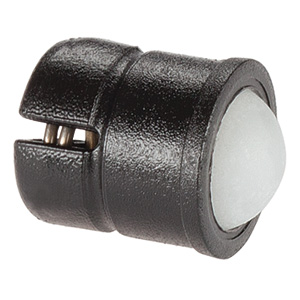

Halder 22080.0704 Federndes Druckstück glatte Ausführung mit Bund und Kugel, selbstklemmend Ø 4 Hülse aus Thermoplast, Kugel aus rostfreiem Stahl
Kugel-Werkstoff:
rostfreier Stahl
d1 +0,1:
4
| Anzahl | *Preis |
|---|---|
| Bis 698 |
0,60 €
|
| Bis 978 |
0,54 €
|
| Bis 1257 |
0,48 €
|
| Ab 1258 |
0,42 €
|
Produktnummer:
10212696
EH 22080 Federnde Druckstücke glatte Ausführung mit Bund und Kugel , selbstklemmend
Beschreibung
Werkstoff:
Hülse: Thermoplast POM
schwarz Kugel : rostfreier Stahl, gehärtet, Thermoplast POM, weiß
Feder: rostfreier Stahl
Hinweis: Zur Arretierung sowie als An- und Abdrückstift.
Die federnden Druckstücke gleichen durch die Selbstklemmung Toleranzen von bis zu 0,2 mm der Aufnahmebohrung aus. Dadurch können Kosten in der Bearbeitung der Aufnahmebohrung eingespart werden. Durch die flexible Gestaltung der Hülse ist eine Montage von Hand sowie ein sicherer Überkopf-Einbau möglich.
Temperatureinsatzbereich von - 30 °C bis + 50 °C.
Hülse: Thermoplast POM
schwarz Kugel : rostfreier Stahl, gehärtet, Thermoplast POM, weiß
Feder: rostfreier Stahl
Hinweis: Zur Arretierung sowie als An- und Abdrückstift.
Die federnden Druckstücke gleichen durch die Selbstklemmung Toleranzen von bis zu 0,2 mm der Aufnahmebohrung aus. Dadurch können Kosten in der Bearbeitung der Aufnahmebohrung eingespart werden. Durch die flexible Gestaltung der Hülse ist eine Montage von Hand sowie ein sicherer Überkopf-Einbau möglich.
Temperatureinsatzbereich von - 30 °C bis + 50 °C.
Eigenschaften
| Federkraft F1 N~: | 3,0 |
|---|---|
| Federkraft F2 N~: | 6,5 |
| Gewicht (g): | 0,12 |
| Kugel-Werkstoff: | rostfreier Stahl |
| d1 +0,1: | 4 |
| d2: | 3,00 |
| d3: | 4,6 |
| d4 +0,2: | 4 |
| l1 ±0,2: | 5,0 |
| l2 ~: | 1,00 |
| s: | 0,8 |
Dokumente
1
| Variante | Kugel-Werkstoff | d1 +0,1 | Preis |
|---|---|---|---|
|
10212696 (22080.0704) |
rostfreier Stahl | 4 | ab 0,60 € |
|
10212697 (22080.0705) |
rostfreier Stahl | 5 | ab 0,63 € |
|
10212698 (22080.0706) |
rostfreier Stahl | 6 | ab 0,66 € |
|
10212701 (22080.0804) |
Thermoplast | 4 | ab 0,73 € |
|
10212699 (22080.0708) |
rostfreier Stahl | 8 | ab 0,74 € |
|
10212702 (22080.0805) |
Thermoplast | 5 | ab 0,76 € |
|
10212703 (22080.0806) |
Thermoplast | 6 | ab 0,79 € |
|
10212704 (22080.0808) |
Thermoplast | 8 | ab 0,87 € |
|
10212700 (22080.0710) |
rostfreier Stahl | 10 | ab 1,23 € |
|
10212705 (22080.0810) |
Thermoplast | 10 | ab 1,39 € |
