Produktnummer:
10205829
Herstellernummer:
23310.0350
Hersteller:
Halder

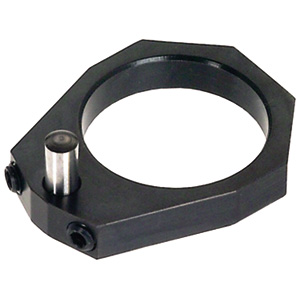

Halder 23310.0350 Positionierring für Aufsitzspanner, Größe 40
Gewicht (g):
32
Nenngröße:
40
| Anzahl | Preis* |
|---|---|
| Bis 9 |
44,65 €
|
| Bis 13 |
40,19 €
|
| Bis 16 |
35,72 €
|
| Ab 17 |
32,90 €
|
Produktnummer:
10205829
EH 23310 Positionierringe für Aufsitzspanner Größe 40
Beschreibung

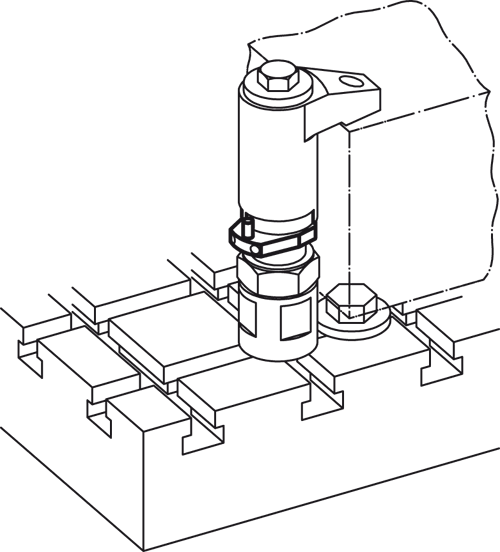

Werkstoff: Stahl, brüniert Hinweis: Der Positionierring ist ein Zubehör zu den Aufsitzspannern 23310.0050-0058. Der Positionierring wird nach dem Ausrichten des Aufsitzspanners auf dessen Führungsbolzen festgeklemmt und bewirkt dann, dass bei wiederholten Spannvorgängen immer genau auf denselben Punkt gespannt wird. Der Positionierring ist 360° am Aufsitzspanner einstellbar. Nach Befestigung kann die Spannpratze 110° nach links oder rechts geschwenkt werden. Zur Montage des Positionierrings ist die Spannpratze vom Aufsitzspanner abzuziehen.
Eigenschaften
| Gewicht (g): | 32 |
|---|---|
| Nenngröße: | 40 |
Dokumente
1
| Variante | Gewicht (g) | Nenngröße | Preis |
|---|---|---|---|
|
10205829 (23310.0350) |
32 | 40 | ab 44,65 € |
Produktgalerie überspringen
Ähnliche Produkte

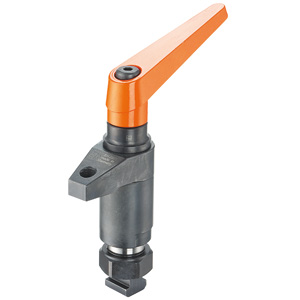

Halder 23310.0050 Aufsitzspanner Größe 40 Ø 40 x 70 mit verstellbarem Klemmhebel
