Produktnummer:
10297745
Herstellernummer:
HPD5017-0300-ST
Hersteller:
LE71716-Leschhorn

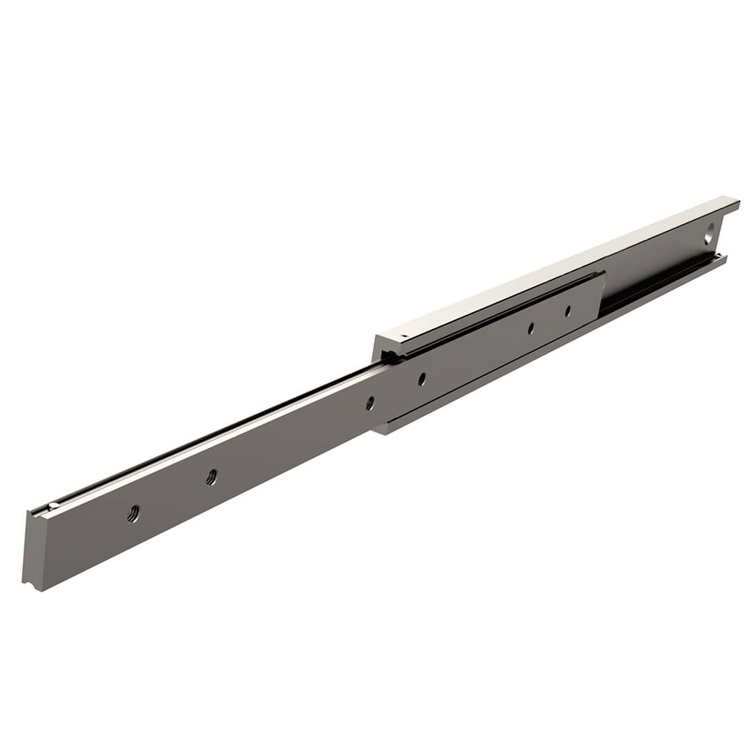

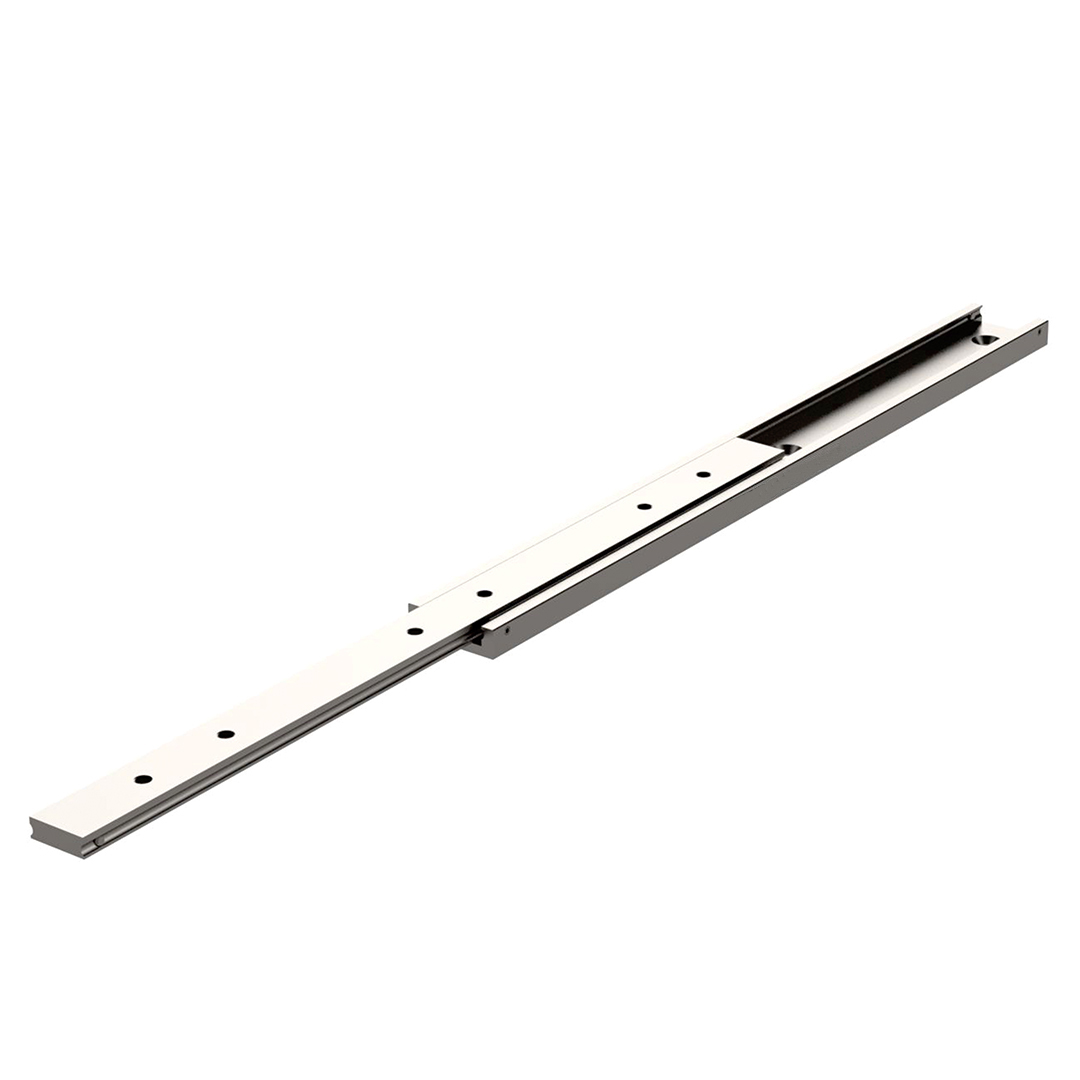

Leschhorn HPD 5017-030-ST Zweiwege Auszug Hochpräzise Schwerlast Teleskopschienen C- Form, Teilauszug in beiden Richtungen (Ohne Durchlaufsperre), Profil 50x17; L= 300, Gewinde= M8, Lastwert 350Kg, Stahl C45E+C (1.1191) verzinkt
Auszugslänge (Hub) mm:
150
Lastwert (Paar) Kg:
350
Material:
C45E+C
Produktanfrage
LE HPD5017 Zweiwege Teilauszug C- Form Hochpräzise Schwerlast Teleskopschienen 70 - 400 Kg
Beschreibung
LE HPD5017 C- Profil ist eine Zweiwege Teilauszug C- Form Hochpräzise Schwerlast Teleskopschienen aus kaltgezogenen Stahlprofilen C45E+C mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Die Zweiwege Teilauszug Schiene ist mit einer Durchlaufsperre für einen wechselseitigen (Zweiwege) Auszug konzipiert. Möglich wird dies durch eine interne Exzentervorrichtung, die jeden Läufer nacheinander freigibt. Ideal für Durchladeschubladen bei denen der Zugang von beiden Seiten eingeschränkt sein kann.
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Eigenschaften
| Ausführung: | Teilauszug beidseitig |
|---|---|
| Auszugslänge (Hub) mm: | 150 |
| Gewindebohrungen: | M8 |
| Lastwert (Paar) Kg: | 350 |
| Material: | C45E+C |

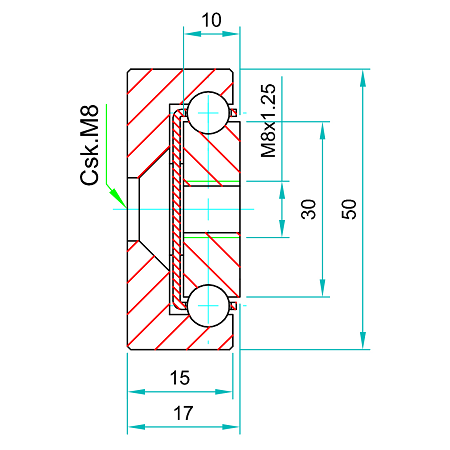

| Profil H x B: | 50x17 |
| Schienenlänge (SL) mm: | 300 |
| Toleranz Einbaubreite: | ± 0,5 mm/Läufer |
| Verkauf: | Stückweise |
| Variante | Material | Auszugslänge (Hub) mm | Lastwert (Paar) Kg | Preis |
|---|---|---|---|---|
|
10297745 (HPD5017-0300-ST) |
C45E+C | 150 | 350 | Auf Anfrage |
|
10297746 (HPD5017-0350-ST) |
C45E+C | 175 | 360 | Auf Anfrage |
|
10297747 (HPD5017-0400-ST) |
C45E+C | 200 | 370 | Auf Anfrage |
|
10297748 (HPD5017-045-ST) |
C45E+C | 225 | 380 | Auf Anfrage |
|
10297749 (HPD5017-050-ST) |
C45E+C | 250 | 390 | Auf Anfrage |
|
10297750 (HPD5017-055-ST) |
C45E+C | 275 | 400 | Auf Anfrage |
|
10297751 (HPD5017-060-ST) |
C45E+C | 300 | 380 | Auf Anfrage |
|
10297752 (HPD5017-065-ST) |
C45E+C | 325 | 360 | Auf Anfrage |
|
10297753 (HPD5017-070-ST) |
C45E+C | 350 | 340 | Auf Anfrage |
|
10297754 (HPD5017-075-ST) |
C45E+C | 375 | 320 | Auf Anfrage |
|
10297755 (HPD5017-080-ST) |
C45E+C | 400 | 310 | Auf Anfrage |
|
10297756 (HPD5017-085-ST) |
C45E+C | 425 | 300 | Auf Anfrage |
|
10297757 (HPD5017-090-ST) |
C45E+C | 450 | 290 | Auf Anfrage |
|
10297758 (HPD5017-095-ST) |
C45E+C | 475 | 280 | Auf Anfrage |
|
10297759 (HPD5017-100-ST) |
C45E+C | 500 | 270 | Auf Anfrage |
|
10297760 (HPD5017-105-ST) |
C45E+C | 525 | 260 | Auf Anfrage |
|
10297761 (HPD5017-110-ST) |
C45E+C | 550 | 250 | Auf Anfrage |
|
10297762 (HPD5017-115-ST) |
C45E+C | 575 | 240 | Auf Anfrage |
|
10297763 (HPD5017-120-ST) |
C45E+C | 600 | 230 | Auf Anfrage |
|
10297764 (HPD5017-125-ST) |
C45E+C | 625 | 215 | Auf Anfrage |
|
10297765 (HPD5017-130-ST) |
C45E+C | 650 | 200 | Auf Anfrage |
|
10297766 (HPD5017-135-ST) |
C45E+C | 675 | 190 | Auf Anfrage |
|
10297767 (HPD5017-140-ST) |
C45E+C | 700 | 180 | Auf Anfrage |
|
10297768 (HPD5017-145-ST) |
C45E+C | 725 | 170 | Auf Anfrage |
|
10297769 (HPD5017-150-ST) |
C45E+C | 750 | 160 | Auf Anfrage |
|
10297770 (HPD5017-155-ST) |
C45E+C | 775 | 150 | Auf Anfrage |
|
10297771 (HPD5017-160-ST) |
C45E+C | 800 | 140 | Auf Anfrage |
