Produktnummer:
10018524
Herstellernummer:
FIX-L-76.1-E-P16-A4
Hersteller:
LE70072-Leschhorn
Leschhorn Rohrkupplung mit zugfester Verbindung FIX-L, DA 76,1; Bereich 75,3-76,9; PN 16; PS 20; BL 94;Material A4, Dichtung EPDM
Bereich:
75,3 - 76,9
DA:
76,1
Dichtung:
EPDM
Material:
A4 (W5*)
PN:
16
Produktnummer:
10018524

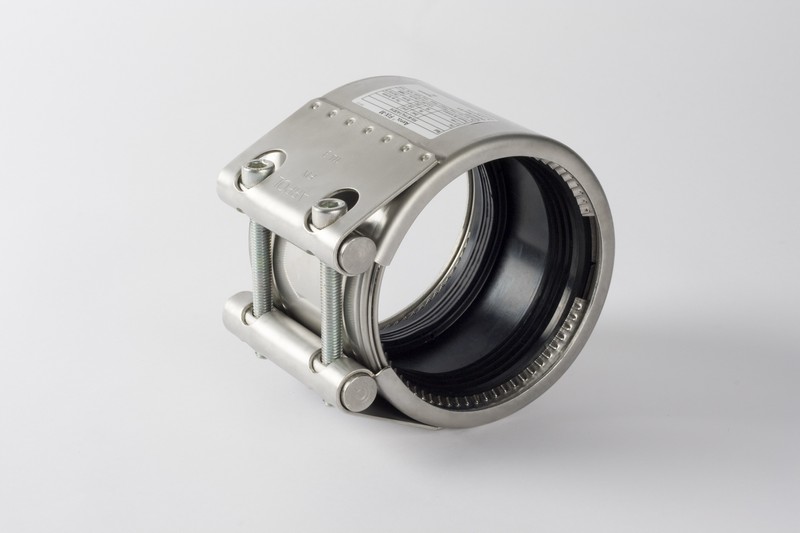

LS FIX-PRO Rohrkupplung – Zugfeste axiale Verbindung für Rohrleitungen von Stahl, Edelstahl und Gusseisen DN40-DN600
Beschreibung
Die Rohrkupplung LS FIX PRO ist eine hochwertige, zugfeste Rohrverbindung mit axialer Verankerung zur sicheren Verbindung von Rohrleitungen mit gleichem oder unterschiedlichen Außendurchmessern. Sie ist ideal für Anwendungen im Schiffbau, Industrie und Anlagenbau geeignet.
Zulässige Toleranzen für FIX-PRO:

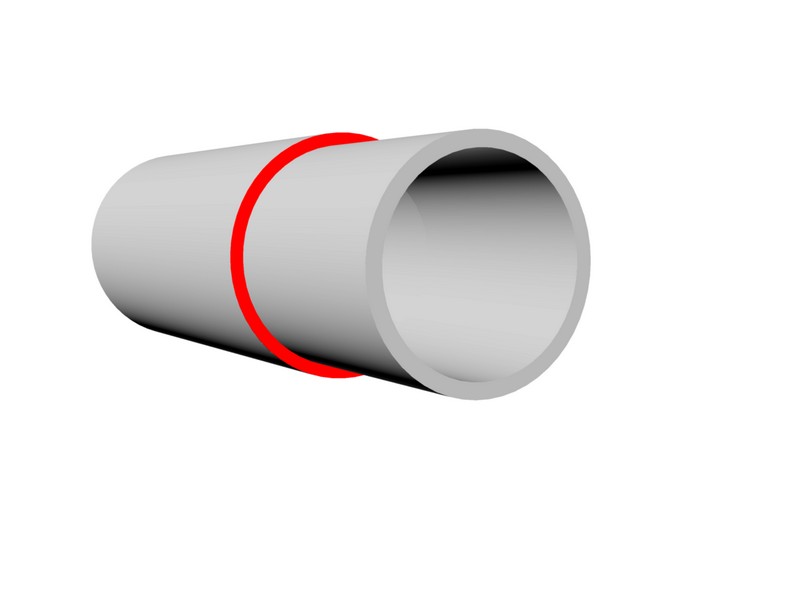

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

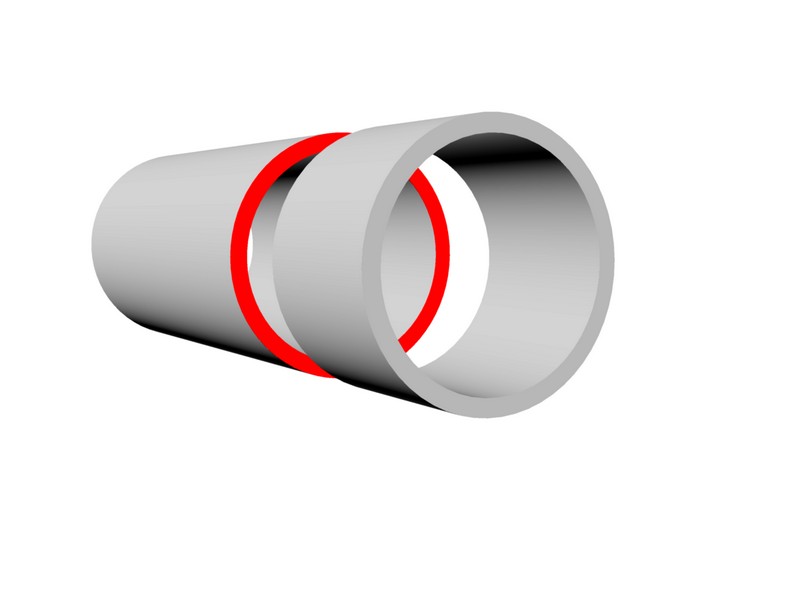

- Verbindung von Rohren mit Rohrendenabstand;

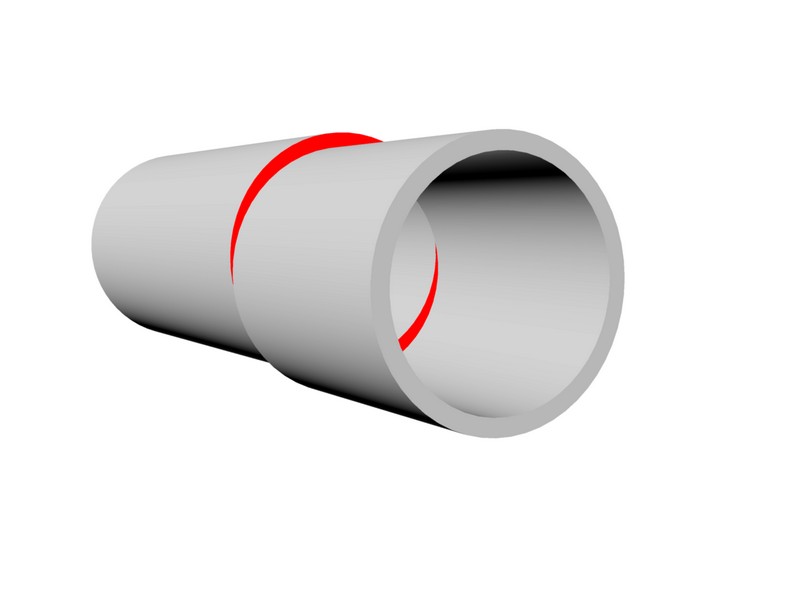

- Verbindung von Rohren mit Achsversatz;

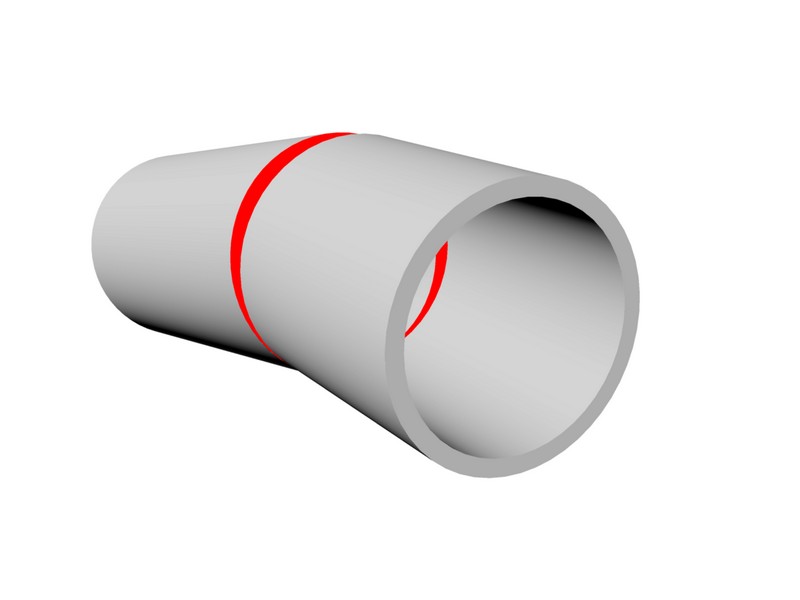

- Verbindung von Rohren mit Auswinkelung.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für. Material W4/W5 MIT Dichtung EPDM.
PREISE auf ANFRAGE für Dichtung: NBR, Silikon rot oder blau
Silikon rot: Temperaturbereich -55 bis +240°C, geeignet für Heisluft und Wasserdampf.
Silikon blau: Temperaturbereich -55 bis +200°C, geeignet für Trink- und Brauchwasser.
Zulässige Toleranzen für FIX-PRO:
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;
- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für. Material W4/W5 MIT Dichtung EPDM.
PREISE auf ANFRAGE für Dichtung: NBR, Silikon rot oder blau
Silikon rot: Temperaturbereich -55 bis +240°C, geeignet für Heisluft und Wasserdampf.
Silikon blau: Temperaturbereich -55 bis +200°C, geeignet für Trink- und Brauchwasser.

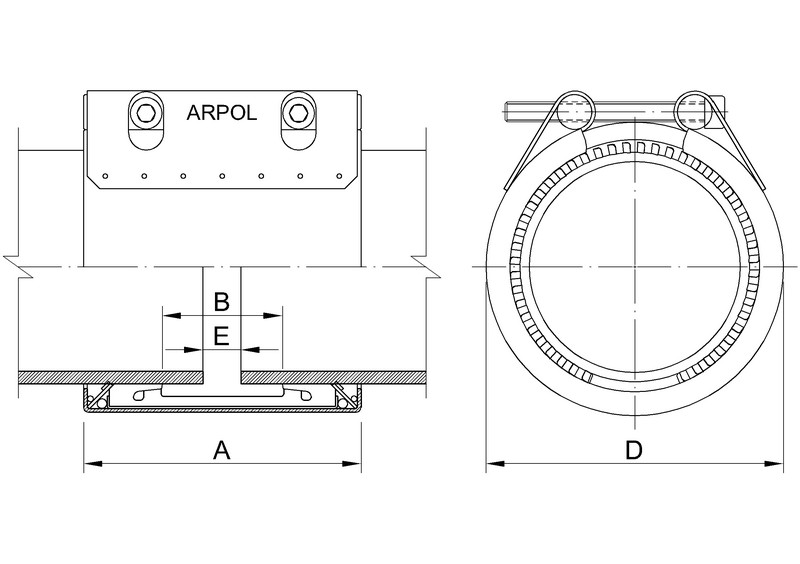

Eigenschaften
| A: | 94 |
|---|---|
| AM: | 15 |
| B: | 45 |
| Bereich: | 75,3 - 76,9 |
| DA: | 76,1 |
| Dichtung: | EPDM |
| E1: | 5 |
| E2: | 15 |
| Material: | A4 (W5*) |
| PN: | 16 |
| PS: | 20 |
| Verschluss: | M8 |
| d (mm): | 96 |
| Variante | Dichtung | Material | DA | Bereich | PN | Preis |
|---|---|---|---|---|---|---|
|
10296878 (LSGRIP-16A4E-210-223) |
EPDM | A4 (W5*) | 219,1 | 210,0-223,0 | 16 | ab 1.197,62 € |
|
10327444 (LSGRIP-6A4E-400-413) |
EPDM | A4 (W5*) | 406,5 | 400,0-413,0 | 6 | ab 1.500,30 € |
|
10235084 (LSGRIP-6A4E-503-516) |
EPDM | A4 (W5*) | 249 | 503,0-516,0 | 6 | ab 1.720,71 € |
|
10298417 (LSGRIP-2A4E610-623) |
EPDM | A4 (W5*) | - | 610,0-623,0 | 6 | ab 1.909,76 € |
|
10296730 (LSGRIP-16A4E-33-36) |
EPDM | A4 (W5*) | 33,7 | 33,0-36,0 | 25 | ab 74,95 € |
|
10018489 (FIX-L-48.3-E-P16-A2) |
EPDM | A2 (W4*) | 48,3 | 47,8-48,9 | 16 | ab 82,11 € |
|
10018490 (FIX-L-54.0-E-P16-A2) |
EPDM | A2 (W4*) | 54,0 | 53,5-54,5 | 16 | ab 83,86 € |
|
10018491 (FIX-L-57.0-E-P16-A2) |
EPDM | A2 (W4*) | 57,0 | 56,4-57,6 | 16 | ab 84,91 € |
|
10018492 (FIX-L-60.3-E-P16-A2) |
EPDM | A2 (W4*) | 60,3 | 59,7 - 60,9 | 16 | ab 86,11 € |
|
10298692 (LSGRIP-16A4E-47-52) |
EPDM | A4 (W5*) | 48,3 | 47,0-52,0 | 25 | ab 87,43 € |
|
10259127 (FIX-L-60.3-A4-SA30) |
Silikon blau | A4 (W5*) | 60,3 | 59,7 - 60,9 | 16 | ab 89,26 € |
|
10018520 (FIX-L-48.3-E-P16-A4) |
EPDM | A4 (W5*) | 48,3 | 47,8-48,9 | 16 | ab 89,67 € |
|
10224439 (LSGRIP-16A4E-39-43) |
EPDM | A4 (W5*) | 42,4 | 39,0-43,0 | 25 | ab 90,64 € |
|
10018521 (FIX-L-54.0-E-P16-A4) |
EPDM | A4 (W5*) | 54,0 | 53,5-54,5 | 16 | ab 91,40 € |
|
10018522 (FIX-L-57.0-E-P16-A4) |
EPDM | A4 (W5*) | 57,0 | 56,4-57,6 | 16 | ab 92,64 € |
|
10018523 (FIX-L-60.3-E-P16-A4) |
EPDM | A4 (W5*) | 60,3 | 59,7 - 60,9 | 16 | ab 94,06 € |
|
10018493 (FIX-L-76.1-E-P16-A2) |
EPDM | A2 (W4*) | 76,1 | 75,3 - 76,9 | 16 | ab 99,51 € |
|
10295450 (LSGRIP-16A4E-58-64) |
EPDM | A4 (W5*) | 60,3 | 58,0-64,0 | 16 | ab 100,99 € |
|
10018494 (FIX-L-84.0-E-P16-A2) |
EPDM | A2 (W4*) | 84,0 | 83,1 - 84,9 | 16 | ab 101,98 € |
|
10018495 (FIX-L-88.9-E-P16-A2) |
EPDM | A2 (W4*) | 88,9 | 88,0 - 89,8 | 16 | ab 106,86 € |
|
10219926 (FIX-L-38.0-A2-E30) |
EPDM | A2 (W4*) | 38,0 | 37,5-38,6 | 6 | ab 108,60 € |
|
10018524 (FIX-L-76.1-E-P16-A4) |
EPDM | A4 (W5*) | 76,1 | 75,3 - 76,9 | 16 | ab 108,82 € |
|
10018496 (FIX-L-104.0-E-P16-A2) |
EPDM | A2 (W4*) | 104,0 | 102,9-105,1 | 16 | ab 110,22 € |
|
10018525 (FIX-L-84.0-E-P16-A4) |
EPDM | A4 (W5*) | 84,0 | 83,1 - 84,9 | 16 | ab 111,62 € |
|
10018497 (FIX-L-108.0-E-P16-A2) |
EPDM | A2 (W4*) | 108,0 | 106,9-109,1 | 16 | ab 111,81 € |
|
10219979 (FIX-L-38.0-A2-E30-NBR) |
NBR | A2 (W4*) | 38,0 | 37,5-38,6 | 6 | ab 112,07 € |
|
10219961 (FIX-L-48.3-A2-E35-NBR) |
NBR | A2 (W4*) | 48,3 | 47,8-48,9 | 16 | ab 113,44 € |
|
10018526 (FIX-L-88.9-E-P16-A4) |
EPDM | A4 (W5*) | 88,9 | 88,0 - 89,8 | 16 | ab 114,80 € |
|
10018498 (FIX-L-114.3-E-P16-A2) |
EPDM | A2 (W4*) | 114,3 | 113,2-115,4 | 16 | ab 117,44 € |
|
10219925 (FIX-L-44.5-A2-E30) |
EPDM | A2 (W4*) | 44,5 | 44,0-45,1 | 16 | ab 119,40 € |
|
10018527 (FIX-L-104.0-E-P16-A4) |
EPDM | A4 (W5*) | 104,0 | 102,9 -105,1 | 16 | ab 120,77 € |
|
10219103 (FIX-L-38.0-A4-E30) |
EPDM | A4 (W5*) | 38,0 | 37,5-38,6 | 6 | ab 121,75 € |
|
10018528 (FIX-L-108.0-E-P16-A4) |
EPDM | A4 (W5*) | 108,0 | 106,9-109,1 | 16 | ab 122,53 € |
|
10219924 (FIX-L-42.4-A2-E30) |
EPDM | A2 (W4*) | 42,4 | 41,7-43,0 | 16 | ab 125,50 € |
|
10219962 (FIX-L-54.0-A2-E30-NBR) |
NBR | A2 (W4*) | 54,0 | 53,5-54,5 | 16 | ab 126,19 € |
|
10219963 (FIX-L-57.0-A2-E30-NBR) |
NBR | A2 (W4*) | 57,0 | 56,4 - 57,6 | 16 | ab 126,19 € |
|
10219980 (FIX-L-44.5-A2-E30-NBR) |
NBR | A2 (W4*) | 44,5 | 44,0-45,1 | 16 | ab 126,31 € |
|
10018529 (FIX-L-114.3-E-P16-A4) |
EPDM | A4 (W5*) | 114,3 | 113,2-115,4 | 16 | ab 129,04 € |
|
10219101 (FIX-L-42.4-A4-E30) |
EPDM | A4 (W5*) | 42,4 | 41,7-43,0 | 16 | ab 132,82 € |
|
10219104 (FIX-L-42.4-N-P16-A4) |
NBR | A4 (W5*) | 42,4 | 41,7-43,0 | 16 | ab 132,82 € |
|
10294997 (LSGRIP-16A4E-88-96) |
EPDM | A4 (W5*) | 88,9 | 88,0-96,0 | 16 | ab 134,07 € |
|
10219965 (FIX-L-63.0-N-P16-A2) |
NBR | A2 (W4*) | 63,0 | 61,9-64,0 | 16 | ab 136,96 € |
|
10219966 (FIX-L-76.1-A2-E20-NBR) |
NBR | A2 (W4*) | 76,1 | 75,3 - 76,9 | 16 | ab 139,73 € |
|
10219964 (FIX-L-60.3-A2-E30-NBR) |
NBR | A2 (W4*) | 60,3 | 59,7 - 60,9 | 16 | ab 145,84 € |
|
10018499 (FIX-L-129.0-E-P16-A2) |
EPDM | A2 (W4*) | 129,0 | 127,8-130,2 | 16 | ab 146,09 € |
|
10224501 (LSGRIP-16A4E-64-72) |
EPDM | A4 (W5*) | 68 | 64,0-72,0 | 16 | ab 146,62 € |
|
10018500 (FIX-L-133.0-E-P16-A2) |
EPDM | A2 (W4*) | 133,0 | 131,7-134,3 | 16 | ab 147,83 € |
|
10219102 (FIX-L-44.5-A4-E30) |
EPDM | A4 (W5*) | 44,5 | 44,0-45,1 | 16 | ab 148,03 € |
|
10224396 (LSGRIP-16A4E-72-80) |
EPDM | A4 (W5*) | 76,1 | 72,0-80,0 | 25 | ab 148,22 € |
|
10018530 (FIX-L-129.0-E-P16-A4) |
EPDM | A4 (W5*) | 129,0 | 127,8-130,2 | 16 | ab 161,73 € |
|
10219967 (FIX-L-84.0-A2-E20-NBR) |
NBR | A2 (W4*) | 84,0 | 83,1 - 84,9 | 16 | ab 161,87 € |
|
10219968 (FIX-L-88.9-A2-E20-NBR) |
NBR | A2 (W4*) | 88,9 | 88,0 - 89,8 | 16 | ab 164,62 € |
|
10224389 (LSGRIP-16A4E-112-120) |
EPDM | A4 (W5*) | 114,3 | 112,0 - 120,0 | 25 | ab 166,56 € |
|
10018501 (FIX-L-139.7-E-P16-A2) |
EPDM | A2 (W4*) | 139,7 | 138,3 -141,1 | 16 | ab 166,97 € |
|
10258502 (LSGRIP-16A4N-112-120) |
NBR | A4 (W5*) | 114,3 | 112,0-120,0 | 16 | ab 167,29 € |
|
10219969 (FIX-L-104.0-A2-E19-NBR) |
NBR | A2 (W4*) | 104,0 | 102,9-105,1 | 16 | ab 168,65 € |
|
10219970 (FIX-L-108.0-A2-E19-NBR) |
NBR | A2 (W4*) | 108,0 | 106,9-109,1 | 16 | ab 178,33 € |
|
10219971 (FIX-L-114.3-A4-E23-NBR) |
NBR | A4 (W5*) | 114,3 | 113,2-115,4 | 16 | ab 185,10 € |
|
10018502 (FIX-L-154.0-A2-E15) |
EPDM | A2 (W4*) | 154,0 | 152,4-155,6 | 14 | ab 186,85 € |
|
10018503 (FIX-L-159.0-A2-E15) |
EPDM | A2 (W4*) | 159,0 | 157,4-160,6 | 14 | ab 188,99 € |
|
10219972 (FIX-L-129.0-A2-E18-NBR) |
NBR | A2 (W4*) | 129,0 | 127,8-130,2 | 16 | ab 189,95 € |
|
10204854 (FIX-L-88.9-A2-E20-Silikon-rot) |
Silikon rot | A2 (W4*) | 88,9 | 88,0 - 89,8 | 16 | ab 191,58 € |
|
10018504 (FIX-L-168.3-A2-E14) |
EPDM | A2 (W4*) | 168,3 | 166,6-170,0 | 13 | ab 193,53 € |
|
10018531 (FIX-PRO-133.0-E-P20-A4) |
EPDM | A4 (W5*) | 133,0 | 131,7 -134,3 | 20 | ab 198,98 € |
|
10018533 (FIX-L-154.0-A4-E15) |
EPDM | A4 (W5*) | 154,0 | 152,4-155,6 | 14 | ab 206,71 € |
|
10018534 (FIX-L-159.0--E-P15-A4) |
EPDM | A4 (W5*) | 159,0 | 157,4-160,6 | 14 | ab 209,00 € |
|
10018532 (FIX-PRO-139.7-E-P20-A4) |
EPDM | A4 (W5*) | 139,7 | 138,3-141,1 | 20 | ab 218,85 € |
|
10018535 (FIX-L-168.3-A4-E14) |
EPDM | A4 (W5*) | 168,3 | 166,6-170,0 | 13 | ab 226,58 € |
|
10230577 (LSG-10A4E-164-172) |
EPDM | A4 (W5*) | 168,3 | 164,0-172,0 | 10 | ab 247,02 € |
|
10258233 (FIX-L-139.7-A4-E25) |
EPDM | A4 (W5*) | 139,7 | 137-145 | 25 | ab 247,22 € |
|
10220389 (FIX-L-48.3-A2-E35-Silikon-rot) |
Silikon rot | A2 (W4*) | 48,3 | 47,8-48,9 | 16 | ab 249,03 € |
|
10325938 (LSGRIP-10A4E-137-145) |
EPDM | A4 (W5*) | 114,3 | 137,0 - 145,0 | 16 | ab 255,20 € |
|
10349896 (LSGRIP-10A4E-129-137) |
EPDM | A4 (W5*) | 114,3 | 129,0 - 137,0 | 16 | ab 255,20 € |
|
10219973 (FIX-L-133.0-A2-E18-NBR) |
NBR | A2 (W4*) | 133,0 | 131,7-134,3 | 16 | ab 261,76 € |
|
10240336 (LSGRIP-16A4E-129-137) |
EPDM | A4 (W5*) | 114,3 | 129,0 - 137,0 | 16 | ab 274,68 € |
|
10214427 (FIX-L-139.7-N-P16-A4) |
NBR | A2 (W4*) | 139,7 | 138,3-141,1 | 16 | ab 298,28 € |
|
10018505 (FIX-L-206.0-A2-E10) |
EPDM | A2 (W4*) | 206,0 | 203,0-207,0 | 10 | ab 319,55 € |
|
10219977 (FIX-L-159.0-P15-NBR-A2) |
NBR | A2 (W4*) | 159,0 | 157,4-160,6 | 14 | ab 323,60 € |
|
10018506 (FIX-L-219.1-A2-E10) |
EPDM | A2 (W4*) | 219,1 | 216,9-221,3 | 10 | ab 338,18 € |
|
10219978 (FIX-L-168.3-PN13-NBR-A2) |
NBR | A2 (W4*) | 168,3 | 166,6-170,0 | 13 | ab 342,96 € |
|
10018536 (FIX-L-206.0-A4-E10) |
EPDM | A4 (W5*) | 206,0 | 203,0-207,0 | 10 | ab 359,10 € |
|
10018537 (FIX-L-219.1-A4-E10) |
EPDM | A4 (W5*) | 219,1 | 216,9-221,3 | 10 | ab 369,31 € |
|
10018507 (FIX-L-244.5-A2-E5.5) |
EPDM | A2 (W4*) | 244,5 | 242,0 - 247,0 | 10 | ab 383,37 € |
|
10018508 (FIX-L-256.0-A2-E5) |
EPDM | A2 (W4*) | 256,0 | 252,0 - 257,0 | 10 | ab 389,86 € |
|
10018509 (FIX-L-267.0-A2-E5) |
EPDM | A2 (W4*) | 267,0 | 264,5 - 269,5 | 10 | ab 399,70 € |
|
10232993 (LSGRIP-10A4E-172-185) |
EPDM | A4 (W5*) | 249 | 172,0-185,0 | 10 | ab 401,80 € |
|
10018510 (FIX-L-273.0-A2-E4.5) |
EPDM | A2 (W4*) | 273,0 | 270,5 - 275,5 | 10 | ab 405,85 € |
|
10018511 (FIX-L-306.0-A2-E4) |
EPDM | A2 (W4*) | 306,0 | 301,0 - 307,0 | 6 | ab 421,84 € |
|
10018538 (FIX-L-244.5-A4-E5.5) |
EPDM | A4 (W5*) | 244,5 | 242,0 - 247,0 | 10 | ab 431,00 € |
|
10018539 (FIX-L-256.0-E-P5-A4) |
EPDM | A4 (W5*) | 256,0 | 252,0 - 257,0 | 10 | ab 438,21 € |
|
10018512 (FIX-L-323.9-A2-E3) |
EPDM | A2 (W4*) | 323,9 | 320,5 - 327,0 | 6 | ab 440,83 € |
|
10219976 (FIX-L-154.0-A2-E15-NBR) |
NBR | A2 (W4*) | 154,0 | 152,4-155,6 | 14 | ab 444,23 € |
|
10018540 (FIX-L-267.0-E-P5-A4) |
EPDM | A4 (W5*) | 267,0 | 264,5 - 269,5 | 10 | ab 449,10 € |
|
10018541 (FIX-L-273.0-A4-E4.5) |
EPDM | A4 (W5*) | 273,0 | 270,5 - 275,5 | 10 | ab 454,89 € |
|
10018513 (FIX-L-355.6-A2-E2.5) |
EPDM | A2 (W4*) | 355,6 | 352,0 - 359,0 | 6 | ab 462,10 € |
|
10018542 (FIX-L-306.0-A4-E4) |
EPDM | A4 (W5*) | 306,0 | 301,0 - 307,0 | 6 | ab 471,23 € |
|
10322822 (FIX-L-306.0-N-P4-A4) |
NBR | A4 (W5*) | 306,0 | 301,0 - 307,0 | 6 | ab 471,23 € |
|
10018514 (FIX-L-368.0-A2-E2.5) |
EPDM | A2 (W4*) | 368,0 | 364,4 - 371,6 | 6 | ab 471,77 € |
|
10018544 (FIX-L-355.6-A4-E2.5) |
EPDM | A4 (W5*) | 355,6 | 352,0 - 359,0 | 6 | ab 486,90 € |
|
10327238 (LSGRIP-6A4E-263-276) |
EPDM | A4 (W5*) | 267 | 263-276 | 10 | ab 489,43 € |
|
10232985 (LSGRIP-16A4E-172-185) |
EPDM | A4 (W5*) | 249 | 172,0-185,0 | 16 | ab 492,64 € |
|
10018515 (FIX-L-406.4-A2-E2) |
EPDM | A2 (W4*) | 406,4 | 402,5 - 410,5 | 6 | ab 500,40 € |
|
10297588 (LSGRIP-6A4E-210-223) |
EPDM | A4 (W5*) | 219,1 | 210,0-223,0 | 10 | ab 505,53 € |
|
10018543 (FIX-L-323.9-A4-E3) |
EPDM | A4 (W5*) | 323,9 | 320,5 - 327,0 | 6 | ab 509,64 € |
|
10018545 (FIX-L-368.0-A4-E2.5) |
EPDM | A4 (W5*) | 368,0 | 364,4 - 371,6 | 6 | ab 529,23 € |
|
10294982 (LSGRIP-10A4E-263-276) |
EPDM | A4 (W5*) | 267 | 263-276 | 16 | ab 550,21 € |
|
10018546 (FIX-L-406.4-A4-E2) |
EPDM | A4 (W5*) | 406,4 | 402,5 - 410,5 | 6 | ab 561,05 € |
|
10240501 (LSGRIP-G6A4E315-328) |
EPDM | A4 (W5*) | 323,9 | 315-328 | 10 | ab 579,55 € |
|
10018516 (FIX-L-457.2-A2-E2) |
EPDM | A2 (W4*) | 457,2 | 455,6-461,7 | 6 | ab 597,78 € |
|
10259892 (LSGRIP-6A4E-350-363) |
EPDM | A4 (W5*) | 355,6 | 350-363 | 6 | ab 609,93 € |
|
10302766 (LSGRIP-2A4E400-413) |
EPDM | A4 (W5*) | - | 400,0-413,0 | 6 | ab 631,26 € |
|
10018517 (FIX-L-508.0-A2-E1.5) |
EPDM | A2 (W4*) | 508,0 | 504,2-512,5 | 6 | ab 634,88 € |
|
10018547 (FIX-L-457.2-A4-E2) |
EPDM | A4 (W5*) | 457,2 | 455,6-461,7 | 6 | ab 671,80 € |
|
10018518 (FIX-L-558.8-A2-E1.5) |
EPDM | A2 (W4*) | 558,8 | 553,4-564,2 | 6 | ab 674,06 € |
|
10018519 (FIX-L-609.6-A2-E1) |
EPDM | A2 (W4*) | 609,6 | 604,2 - 615,0 | 6 | ab 711,16 € |
|
10018548 (FIX-L-508.0-A4-E1.5) |
EPDM | A4 (W5*) | 508,0 | 504,2-512,5 | 6 | ab 713,26 € |
|
10018549 (FIX-L-558.8-A4-E1.5) |
EPDM | A4 (W5*) | 558,8 | 553,4-564,2 | 6 | ab 775,82 € |
|
10018550 (FIX-L-609.6-A4-E1) |
EPDM | A4 (W5*) | 609,6 | 604,2 - 615,0 | 0 | ab 799,22 € |
Produktgalerie überspringen
Ähnliche Produkte
Leschhorn C115 C-Bandmaß, Messbereich Ø 15-115mm, Edelstahl, unbeschichtet
110,01 €
Teilstrich-Abstand 1 mm, mit Nonius 0,05 mm, laserskaliert. Bandbreite: 12 mm.Ausführung Standard: rostfrei in EdelstahlAusführung schwarz beschichtet: für maximalen Ablesekontrast
Varianten ab 0,00 €
