Produktnummer:
10118186
Herstellernummer:
01267-124050
Hersteller:
Norelem

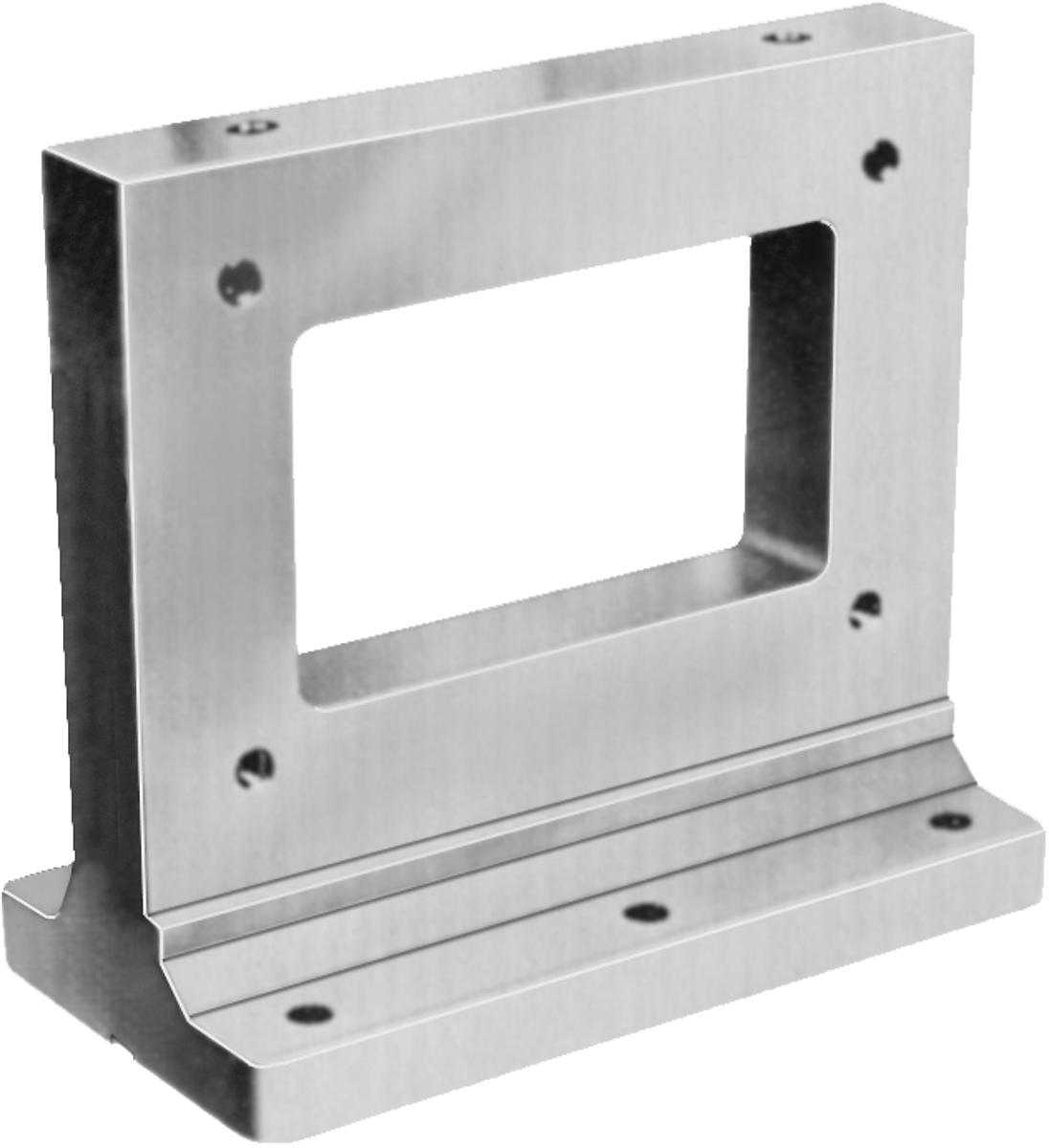

Norelem 01267-124050 AUFSPANNWINKEL DOPPELSEITIG
A:
474
B:
498
C:
250
D:
425
E:
300
F:
400
G:
40
Gewicht ca. kg:
100
H:
70
J:
200
K:
35
L:
200
M:
360
N:
260
R:
70
S:
69
T:
M12
Produktnummer:
10118186
NLM 01267 Aufspannwinkel doppelseitig
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Bestellbeispiel:
nlm 01267-123040
Hinweis:
An die Aufspannwinkel doppelseitig können beidseitig Grundplatten 01127 positioniert und befestigt werden. Dadurch ist ein rationelles Austauschen von Spannvorrichtungen möglich. Das Positionieren der Aufspannwinkel doppelseitig erfolgt mit Hilfe von Zentrierbolzen 03110 und Nutenführungssteinen 03240. Ringschrauben für den Transport werden mitgeliefert.
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Bestellbeispiel:
nlm 01267-123040
Hinweis:
An die Aufspannwinkel doppelseitig können beidseitig Grundplatten 01127 positioniert und befestigt werden. Dadurch ist ein rationelles Austauschen von Spannvorrichtungen möglich. Das Positionieren der Aufspannwinkel doppelseitig erfolgt mit Hilfe von Zentrierbolzen 03110 und Nutenführungssteinen 03240. Ringschrauben für den Transport werden mitgeliefert.
Eigenschaften
| A: | 474 |
|---|---|
| B: | 498 |
| C: | 250 |
| D: | 425 |
| E: | 300 |
| F: | 400 |
| G: | 40 |
| Gewicht ca. kg: | 100 |
| H: | 70 |
| J: | 200 |
| K: | 35 |
| L: | 200 |
| M: | 360 |
| N: | 260 |
| R: | 70 |
| S: | 69 |
| T: | M12 |
Dokumente
1
| Variante | R | H | L | M | G | K | B | E | F | A | C | D | J | N | S | T | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10118186 (01267-124050) |
70 | 70 | 200 | 360 | 40 | 35 | 498 | 300 | 400 | 474 | 250 | 425 | 200 | 260 | 69 | M12 | 100 | ab 2.469,00 € |
|
10118187 (01267-125060) |
75 | 70 | 200 | 458 | 50 | 35 | 598 | 400 | 500 | 574 | 300 | 525 | 200 | 360 | 70 | M16 | 153 | ab 3.287,00 € |
|
10118185 (01267-123040) |
70 | 60 | 150 | 260 | 40 | 30 | 398 | 200 | 300 | 374 | 250 | 325 | 200 | 160 | 69 | M12 | 64 | Auf Anfrage |
