Produktnummer:
10118191
Herstellernummer:
01270-320125
Hersteller:
Norelem

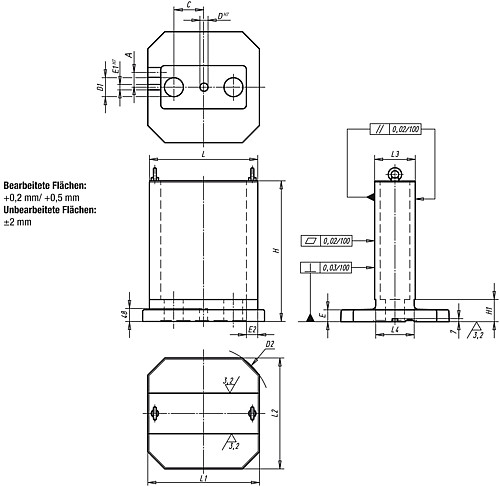

Norelem 01270-320125 AUFSPANNWINKEL DOPPELSEITIG GG, C=75, H=378, L=320
A:
32,5
C:
75
D:
30
D1:
50
D2:
400
E:
40
E1:
20
E2:
40
Gewicht ca. kg:
93
H:
378
H1:
65
L:
320
L1:
332
L2:
330
L3:
125
L4:
115
Produktnummer:
10118191

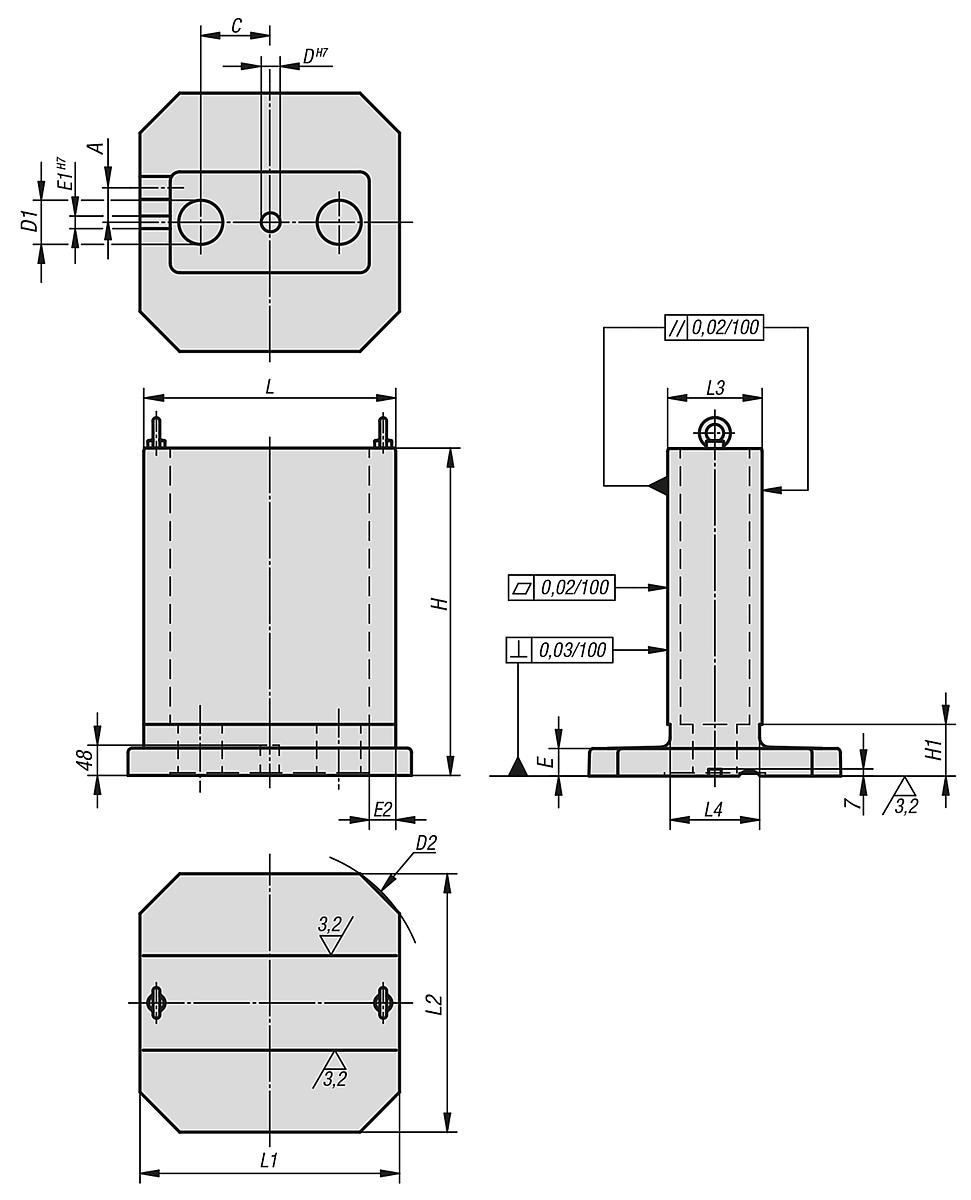

NLM 01270 Aufspannwinkel doppelseitig Grauguss
Beschreibung
Werkstoff:
GJL 250.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Bestellbeispiel:
nlm 01270-320125
Hinweis:
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel mit Spänen füllen.
GJL 250.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Bestellbeispiel:
nlm 01270-320125
Hinweis:
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel mit Spänen füllen.
Eigenschaften
| A: | 32,5 |
|---|---|
| C: | 75 |
| D: | 30 |
| D1: | 50 |
| D2: | 400 |
| E: | 40 |
| E1: | 20 |
| E2: | 40 |
| Gewicht ca. kg: | 93 |
| H: | 378 |
| H1: | 65 |
| L: | 320 |
| L1: | 332 |
| L2: | 330 |
| L3: | 125 |
| L4: | 115 |
Dokumente
1
| Variante | D | A | H1 | E | D1 | L | E1 | D2 | H | C | E2 | L1 | L2 | L3 | L4 | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10118191 (01270-320125) |
30 | 32,5 | 65 | 40 | 50 | 320 | 20 | 400 | 378 | 75 | 40 | 332 | 330 | 125 | 115 | 93 | ab 1.416,00 € |
|
10118188 (01270-400150) |
30 | 50 | 80 | 40 | 70 | 400 | 20 | 500 | 485 | 120 | 42 | 412 | 410 | 150 | 142 | 170 | ab 2.406,00 € |
|
10118189 (01270-500200) |
30 | 55 | 90 | 40 | 100 | 500 | 20 | 630 | 603 | 150 | 53 | 512 | 510 | 200 | 190 | 293 | ab 3.338,00 € |
|
10118190 (01270-630250) |
30 | 70 | 100 | 50 | 140 | 630 | 20 | 800 | 753 | 180 | 57 | 642 | 640 | 250 | 240 | 510 | Auf Anfrage |
