Produktnummer:
10115658
Herstellernummer:
07663-106
Hersteller:
Norelem

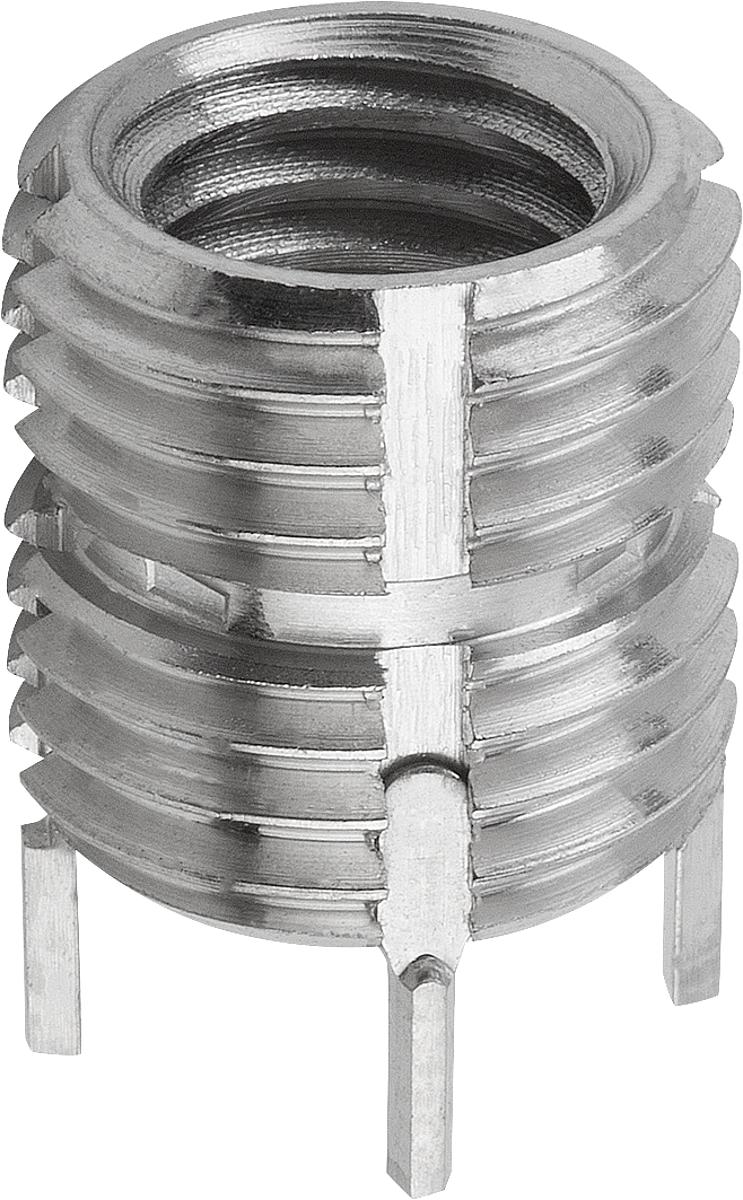

Norelem 07663-106 GEWINDEEINSATZ SELBSTSICHERND EDELSTAHL, D1=M6, D2=M10X1,25
Ausbau Bohrer Ø:
7,5
Ausbau Bohrtiefe:
4,8
D1 Innengewinde:
M6
D2 Außengewinde:
M10x1,25
Einbau Bohrer Ø:
8,8
Einbau Gewindebohrer:
M10x1,25
Einbau Mindest Gewindetiefe:
11,5
Einbau Senk Ø +0,25:
10,3
L = Länge:
10
L1 Länge:
5
Material:
Edelstahl
Produktnummer:
10115658
NLM 07663 Gewindeeinsätze Innengewinde selbstsichernd
Beschreibung
Gewindeeinsätze LE70183 ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich.
Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile.
Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert.
Zul. Maßabweichungen:
Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm.
Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze.
Vorteile:
- Leichter und schneller Einbau.
- Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird.
- Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich.
Werkstoff, Ausführung: Gewindeeinsatz Edelstahl, passiviert.
Bestellbeispiel:
Gewindeeinsatz 07663-112
Einbauwerkzeug 07660-812
Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile.
Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert.
Zul. Maßabweichungen:
Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm.
Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze.
Vorteile:
- Leichter und schneller Einbau.
- Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird.
- Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich.
Werkstoff, Ausführung: Gewindeeinsatz Edelstahl, passiviert.
Bestellbeispiel:
Gewindeeinsatz 07663-112
Einbauwerkzeug 07660-812
Eigenschaften

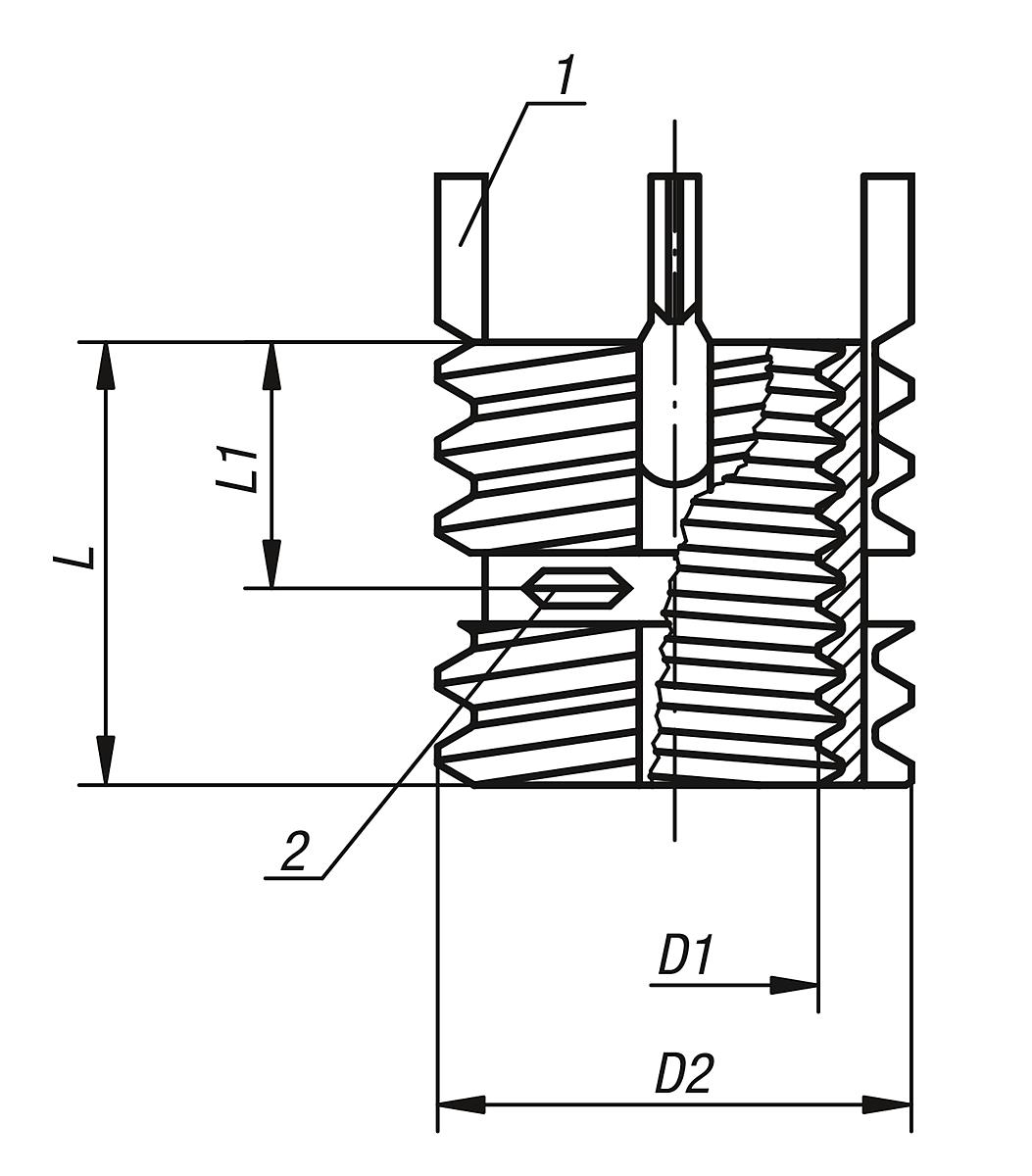

| Ausbau Bohrer Ø: | 7,5 |
|---|---|
| Ausbau Bohrtiefe: | 4,8 |
| D1 Innengewinde: | M6 |
| D2 Außengewinde: | M10x1,25 |
| Einbau Bohrer Ø: | 8,8 |
| Einbau Gewindebohrer: | M10x1,25 |
| Einbau Mindest Gewindetiefe: | 11,5 |
| Einbau Senk Ø +0,25: | 10,3 |
| L1 Länge: | 5 |
| L = Länge: | 10 |
| Material: | Edelstahl |
Dokumente
1
| Variante | Material | D1 Innengewinde | D2 Außengewinde | L = Länge | Einbau Bohrer Ø | Einbau Senk Ø +0,25 | Einbau Gewindebohrer | Einbau Mindest Gewindetiefe | Ausbau Bohrer Ø | Ausbau Bohrtiefe | L1 Länge | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115657 (07663-105) |
Edelstahl | M5 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | 4 | ab 8,05 € |
|
10115658 (07663-106) |
Edelstahl | M6 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 11,5 | 7,5 | 4,8 | 5 | ab 8,26 € |
|
10115659 (07663-108) |
Edelstahl | M8 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 13,5 | 9,5 | 4,8 | 6 | ab 8,83 € |
|
10115660 (07663-110) |
Edelstahl | M10 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 15,5 | 11,5 | 4,8 | 7 | ab 9,61 € |
|
10115661 (07663-112) |
Edelstahl | M12 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 17,5 | 13,5 | 4,8 | 8 | ab 12,21 € |
