Produktnummer:
10115907
Herstellernummer:
07720-1000
Hersteller:
Norelem

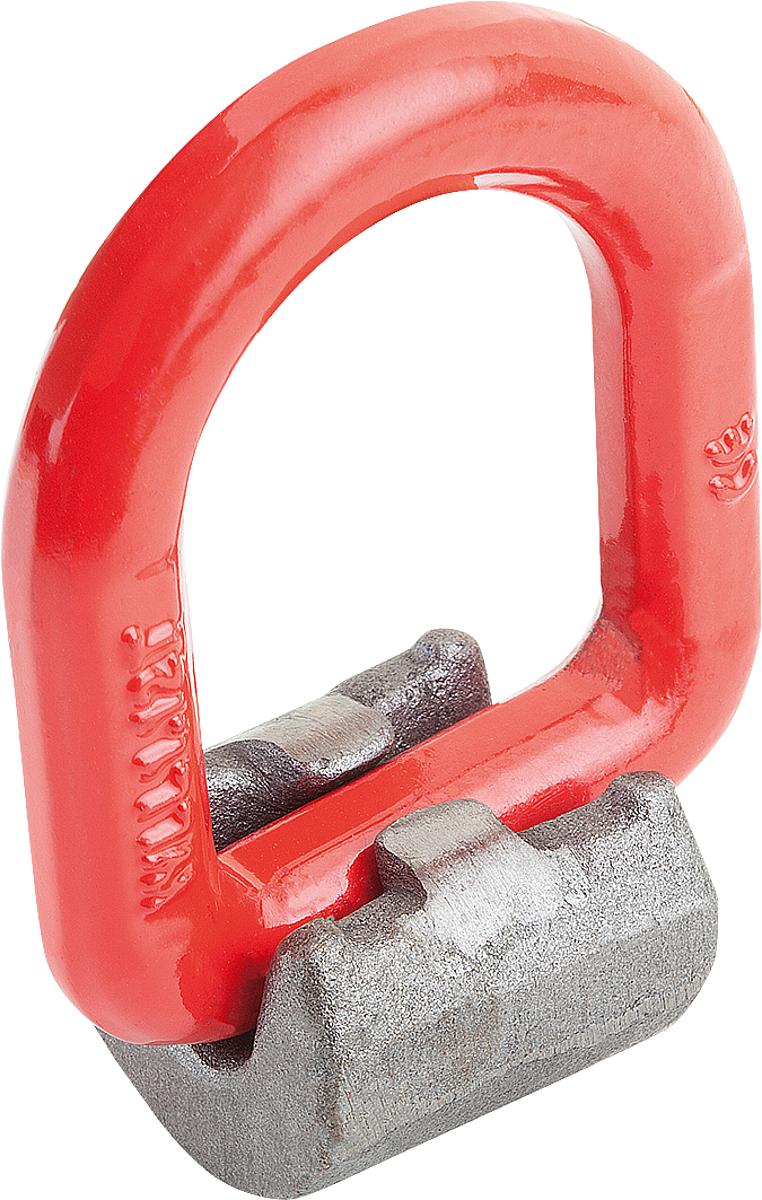

Norelem 07720-1000 ANSCHLAGPUNKT SCHWEISSBAR,
B:
40
B1:
38
Gewicht ca. kg:
0,400
H:
32
H1:
40
L:
73
L1:
38
S:
13
Schweißnaht:
HV 5 + a3
Tragkraft (kg):
1120
Produktnummer:
10115907

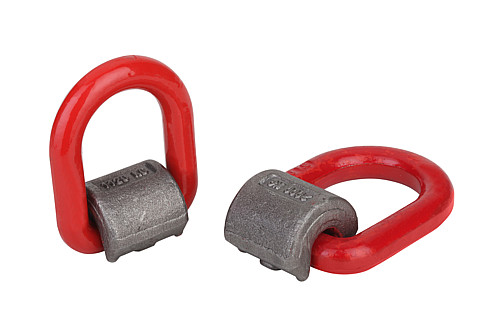

NLM 07720 Anschlagpunkte schweißbar
Beschreibung
Werkstoff:
Bügel Stahl 1.6541.
Anschweißbock Stahl S355JR.
Ausführung:
Bügel geschmiedet, hochfest vergütet, kunststoffbeschichtet, rot.
Anschweißbock geschmiedet, hochfest vergütet, blank.
Bestellbeispiel:
nlm 07720-1000
Hinweis:
Anschlagpunkte zum Anschweißen ermöglichen eine schnelle Montage.
Sie bieten eine kompakte Bauweise und sind allseitig belastbar mit 4-facher Sicherheit gegen Bruch.
Der Anschweißbock ist aus dem gut schweißbaren Werkstoff S355JR (St 52-3) geschmiedet. Die Distanznoppen dienen als Abstandsmaß für den notwendigen Luftspalt zur Wurzelschweißung (ca. 3 mm).

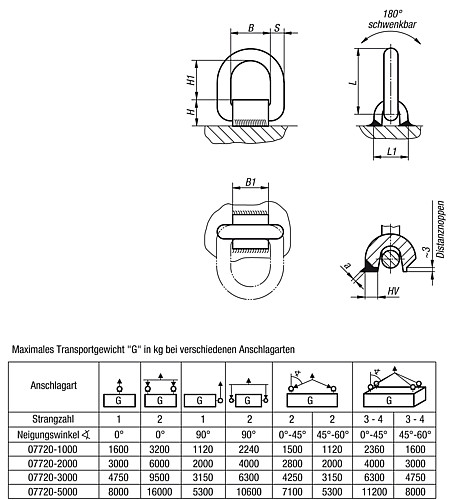

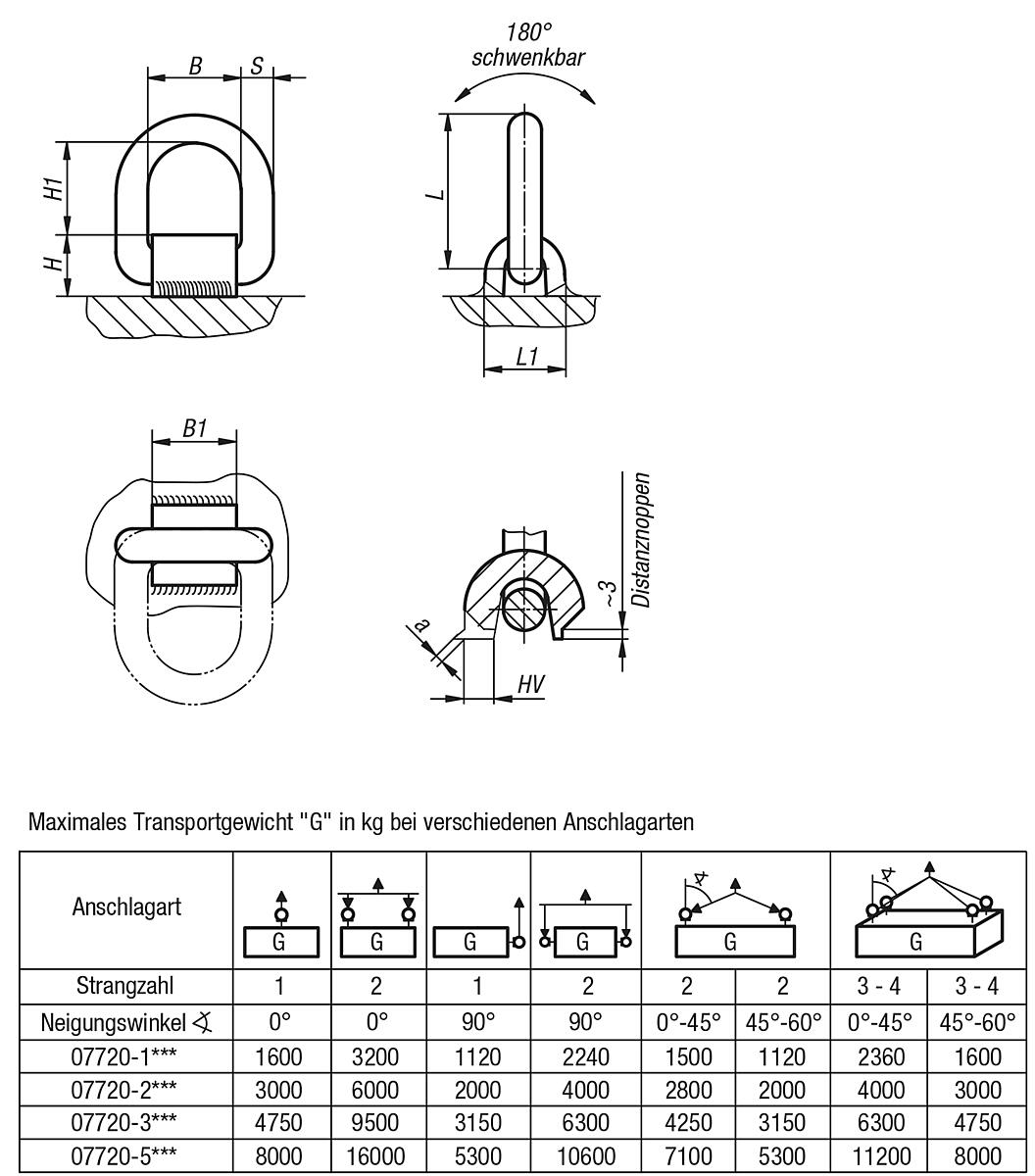

Die in der Tabelle angegebene Tragfähigkeit ist auf dem Anschweißbock deutlich lesbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Die Schweißung muss von einem geprüften Schweißer nach EN 287-1 durchgeführt werden.
Bügel Stahl 1.6541.
Anschweißbock Stahl S355JR.
Ausführung:
Bügel geschmiedet, hochfest vergütet, kunststoffbeschichtet, rot.
Anschweißbock geschmiedet, hochfest vergütet, blank.
Bestellbeispiel:
nlm 07720-1000
Hinweis:
Anschlagpunkte zum Anschweißen ermöglichen eine schnelle Montage.
Sie bieten eine kompakte Bauweise und sind allseitig belastbar mit 4-facher Sicherheit gegen Bruch.
Der Anschweißbock ist aus dem gut schweißbaren Werkstoff S355JR (St 52-3) geschmiedet. Die Distanznoppen dienen als Abstandsmaß für den notwendigen Luftspalt zur Wurzelschweißung (ca. 3 mm).
Die in der Tabelle angegebene Tragfähigkeit ist auf dem Anschweißbock deutlich lesbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Die Schweißung muss von einem geprüften Schweißer nach EN 287-1 durchgeführt werden.
Eigenschaften
| B: | 40 |
|---|---|
| B1: | 38 |
| Gewicht ca. kg: | 0,400 |
| H: | 32 |
| H1: | 40 |
| L: | 73 |
| L1: | 38 |
| S: | 13 |
| Schweißnaht: | HV 5 + a3 |
| Tragkraft (kg): | 1120 |
Dokumente
1
| Variante | S | L | B | H | Gewicht ca. kg | Tragkraft (kg) | L1 | H1 | B1 | Schweißnaht | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115907 (07720-1000) |
13 | 73 | 40 | 32 | 0,400 | 1120 | 38 | 40 | 38 | HV 5 + a3 | ab 15,77 € |
|
10115908 (07720-2000) |
13 | 81 | 41 | 32 | 0,400 | 2000 | 40 | 45 | 38 | HV 5 + a3 | ab 17,81 € |
|
10115909 (07720-3000) |
17 | 87 | 45 | 38 | 0,700 | 3150 | 42 | 45 | 43 | HV 8 + a3 | ab 18,46 € |
|
10115910 (07720-5000) |
22 | 108 | 55 | 48 | 1,500 | 5300 | 60 | 57 | 50 | HV 12 + a4 | ab 34,26 € |
