Produktnummer:
10242131
Herstellernummer:
DLB-10M-B-B-50-N-S
Hersteller:
DESTACO

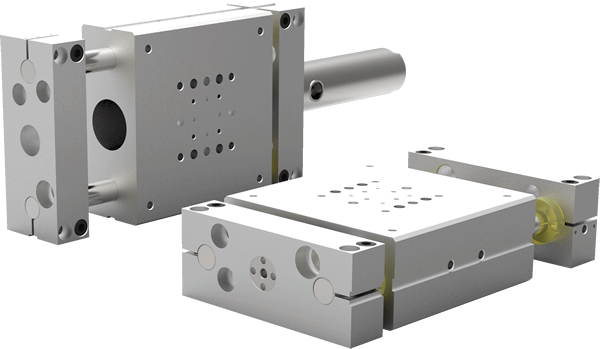

DESTACO DLB-10M-B-B-50-N-S Basiseinheiten mit integriertem Zylinder, Größe 10, B= kurzes Gehäuse, B= Linearkugelführungen, Hub= 50, N= Buna Dichtung, S= korrosionsbeständige Führungsstangen
Ausführung:
B
Dichtung:
Buna
Hub (mm):
50
Lager:
B
Produktanfrage
DLB Basiseinheiten mit integriertem Zylinder
Beschreibung
Diese Ausführung wird für kurze Hubwege bei beengten Platzverhältnissen eingesetzt. Durch den integrierten Zylinder wird der Platzbedatf gegenüber Bauformen mit externem Zylinder um vis zu 50% reduziert. Diese Linearsysteme sind mit dem DIRECTCONNECT Befestigungssystem versehen, die eine Vielzahl von Montagemöglichkeiten mit unterschiedlichen Orientierungen zwischen allen Baugrößen und Varianten " Ohne Adapterplatten " ermöglichen.
Die Grundkörper sind mit Befestigungsbohrungen für die darauf zu montierente Einheit versehen. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.
Die Grundkörper sind mit angesenkten Befestigungsbohrungen für die darauf zu montierente Einheit versehen. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.
Befestigungs- und Passbohrungen in den Endblöcken ermöglichen die präzise Montage auf einer Grundplatte.
Technische Merkmale:
- Größe: metrisch
- Ausführung: B kurze Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: L Lange Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Lager: C Gleitlagerbuchsen
- Lager: B Linearkugelführungen
- Hub: mm
- Dichtung: V Vition
- Dichtung: N Buna
- Führungswelle: S korresionsbeständige Führungsstangen
Die Grundkörper sind mit Befestigungsbohrungen für die darauf zu montierente Einheit versehen. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.
Die Grundkörper sind mit angesenkten Befestigungsbohrungen für die darauf zu montierente Einheit versehen. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.
Befestigungs- und Passbohrungen in den Endblöcken ermöglichen die präzise Montage auf einer Grundplatte.
Technische Merkmale:
- Größe: metrisch
- Ausführung: B kurze Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: L Lange Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Lager: C Gleitlagerbuchsen
- Lager: B Linearkugelführungen
- Hub: mm
- Dichtung: V Vition
- Dichtung: N Buna
- Führungswelle: S korresionsbeständige Führungsstangen
Eigenschaften
| Ausführung: | B |
|---|---|
| Dichtung: | Buna |
| Führungswelle Ø (mm): | 9,5 |
| Gehäusegröße: | 88,9 mm |
| Hub (mm): | 50 |
| Lager: | B |
| Lebensdauer Zyklen: | > 10 Mio |
| Moment: | 8,4 Nm |
| Schubkraft (N): | 129 / 5,5bar |
| Werkstückgewicht max. (Kg): | 6,8 |
| Zylinder Ø (mm): | 19 |
Dokumente
1
| Variante | Ausführung | Dichtung | Lager | Hub (mm) | Preis |
|---|---|---|---|---|---|
|
10242131 (DLB-10M-B-B-50-N-S) |
B | Buna | B | 50 | Auf Anfrage |
|
10242132 (DLB-10M-B-C-25-V-S) |
B | Viton | C | 25 | Auf Anfrage |
|
10242133 (DLB-12M-B-B-50-V-S) |
B | Viton | B | 50 | Auf Anfrage |
|
10242134 (DLB-16M-B-C-80-N-S) |
B | Buna | C | 80 | Auf Anfrage |
|
10242135 (DLB-20M-B-C-100-V-S) |
B | Viton | C | 100 | Auf Anfrage |
|
10242136 (DLB-25M-B-B-125-V-S) |
B | Viton | B | 125 | Auf Anfrage |
