Produktnummer:
10189608
Herstellernummer:
6319-7,1-D
Hersteller:
Ganter
DIN 6319-7,1-D KEGELPFANNE
Bohrungsdurchmesser (d1):
-
Bohrungsdurchmesser (d2):
7.1
Form:
D
| Anzahl | Preis* |
|---|---|
| Bis 1352 |
0,31 €
|
| Bis 1893 |
0,28 €
|
| Bis 2434 |
0,25 €
|
| Ab 2435 |
0,22 €
|
Produktnummer:
10189608

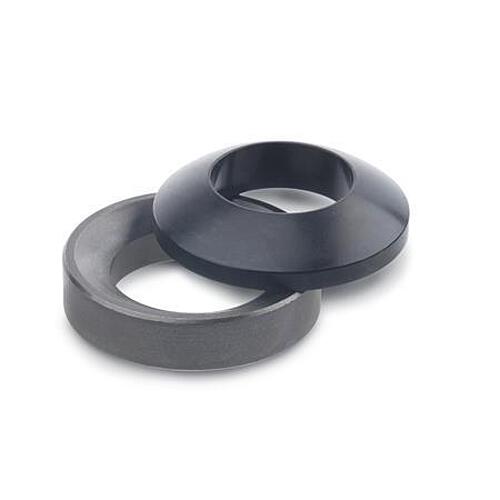

DIN 6319 Kugelscheiben, Kegelpfannen
Beschreibung

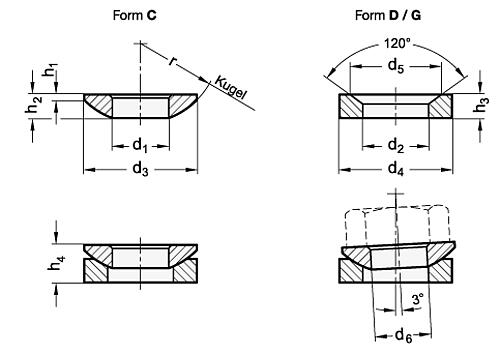

Kugelscheiben und Kegelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen (Skizze). Kegelpfannen der Form G werden vorwiegend bei Langlöchern verwendet.
Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.
Ausführung:
• Form C / D: Einsatzstahl, einsatzgehärtet, EHT 0,2 bis 0,4 mm, Härte (550 + 100) HV 10
• Form G: Vergütungsstahl, vergütet, Härte (350 + 80) HV 30
Form
• C - Kugelscheibe
• D - Kegelpfanne mit d4 = d3
• G - Kegelpfanne mit d4 > d3
Auf Anfrage
• Kugelscheiben / Kegelpfannen nicht gehärtet
Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.
Ausführung:
• Form C / D: Einsatzstahl, einsatzgehärtet, EHT 0,2 bis 0,4 mm, Härte (550 + 100) HV 10
• Form G: Vergütungsstahl, vergütet, Härte (350 + 80) HV 30
Form
• C - Kugelscheibe
• D - Kegelpfanne mit d4 = d3
• G - Kegelpfanne mit d4 > d3
Auf Anfrage
• Kugelscheiben / Kegelpfannen nicht gehärtet
Eigenschaften
| Bohrungsdurchmesser (d1): | - |
|---|---|
| Bohrungsdurchmesser (d2): | 7.1 |
| Form: | D |
Dokumente
1
| Variante | Form | Bohrungsdurchmesser (d1) | Bohrungsdurchmesser (d2) | Preis |
|---|---|---|---|---|
|
10189622 (6319-6,4-C) |
C | 6.4 | - | ab 0,27 € |
|
10189608 (6319-7,1-D) |
D | - | 7.1 | ab 0,31 € |
|
10189610 (6319-8,4-C) |
C | 8.4 | - | ab 0,38 € |
|
10189611 (6319-9,6-D) |
D | - | 9.6 | ab 0,48 € |
|
10189613 (6319-10,5-C) |
C | 10.5 | - | ab 0,50 € |
|
10189614 (6319-12-D) |
D | - | 12 | ab 0,59 € |
|
10189616 (6319-13-C) |
C | 13 | - | ab 0,66 € |
|
10189617 (6319-14,2-D) |
D | - | 14.2 | ab 0,71 € |
|
10189609 (6319-7,1-G) |
G | - | 7.1 | ab 0,93 € |
|
10189621 (6319-17-C) |
C | 17 | - | ab 1,03 € |
|
10189623 (6319-19-D) |
D | - | 19 | ab 1,14 € |
|
10189612 (6319-9,6-G) |
G | - | 9.6 | ab 1,16 € |
|
10189626 (6319-21-C) |
C | 21 | - | ab 1,28 € |
|
10189627 (6319-23,2-D) |
D | - | 23.2 | ab 1,39 € |
|
10189620 (6319-16,5-D) |
D | - | 16.5 | ab 1,47 € |
|
10189619 (6319-15-C) |
C | 15 | - | ab 1,48 € |
|
10189615 (6319-12-G) |
G | - | 12 | ab 1,64 € |
|
10189629 (6319-25-C) |
C | 25 | - | ab 1,89 € |
|
10189618 (6319-14,2-G) |
G | - | 14.2 | ab 1,94 € |
|
10189630 (6319-28-D) |
D | - | 28 | ab 2,25 € |
|
10189625 (6319-19-G) |
G | - | 19 | ab 2,68 € |
|
10189632 (6319-31-C) |
C | 31 | - | ab 3,55 € |
|
10189633 (6319-35-D) |
D | - | 35 | ab 3,90 € |
|
10189628 (6319-23,2-G) |
G | - | 23.2 | ab 4,47 € |
|
10189635 (6319-37-C) |
C | 37 | - | ab 7,94 € |
|
10189631 (6319-28-G) |
G | - | 28 | ab 8,00 € |
|
10189636 (6319-42-D) |
D | - | 42 | ab 8,38 € |
|
10189634 (6319-35-G) |
G | - | 35 | ab 12,12 € |
|
10189638 (6319-49-D) |
D | - | 49 | ab 13,94 € |
|
10189637 (6319-43-C) |
C | 43 | - | ab 13,97 € |
|
10189639 (6319-50-C) |
C | 50 | - | ab 24,25 € |
|
10189624 (6319-56-D) |
D | - | 56 | ab 24,64 € |
