Produktnummer:
10095660
Herstellernummer:
K0054.05075
Hersteller:
Kipp
Kipp K0054.05075 HAKEN MIT SCHNELLSPANNSTERNGRIFF, M5, L MAX=75
D:
5
D2:
10
H3:
1
L max.:
75
L min.:
60
Spannkraft F kN:
1
Produktanfrage

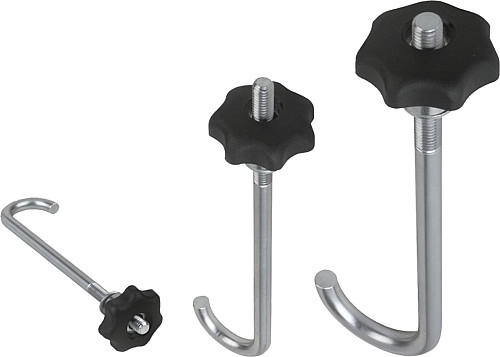

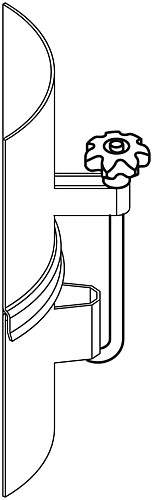

K0054 Haken mit Schnellspann Sterngriff
Beschreibung
Werkstoff, Ausführung:
Haken: Stahl 1.0718, verzinkt und blau chromatiert.
Schnellspann-Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Scheibe: Stahl 140 HV, blank.
Bestellbeispiel:
K0054.05075
Hinweis:
Die Baugruppe wird unmontiert geliefert.
Haken: Stahl 1.0718, verzinkt und blau chromatiert.
Schnellspann-Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Scheibe: Stahl 140 HV, blank.
Bestellbeispiel:
K0054.05075
Hinweis:
Die Baugruppe wird unmontiert geliefert.
Eigenschaften
| D: | 5 |
|---|---|
| D1: | M5 |
| D2: | 10 |
| D3: | 25 |
| D4: | 10 |
| H: | 15,5 |
| H1: | 8 |
| H2: | 0,5 |
| H3: | 1 |
| L max.: | 75 |
| L min.: | 60 |
| Spannkraft F kN: | 1 |
Dokumente
1
| Variante | D2 | D | H3 | L min. | L max. | Spannkraft F kN | Preis |
|---|---|---|---|---|---|---|---|
|
10095660 (K0054.05075) |
10 | 5 | 1 | 60 | 75 | 1 | Auf Anfrage |
|
10095661 (K0054.05100) |
10 | 5 | 1 | 85 | 100 | 1 | Auf Anfrage |
|
10095662 (K0054.06100) |
12 | 6 | 1,6 | 80 | 100 | 1,5 | Auf Anfrage |
|
10095663 (K0054.06125) |
12 | 6 | 1,6 | 105 | 125 | 1,5 | Auf Anfrage |
|
10095664 (K0054.08125) |
16 | 8 | 1,6 | 100 | 125 | 2 | Auf Anfrage |
|
10095665 (K0054.08140) |
16 | 8 | 1,6 | 115 | 140 | 2 | Auf Anfrage |
