Produktnummer:
10076830
Herstellernummer:
K0348.060410
Hersteller:
Kipp

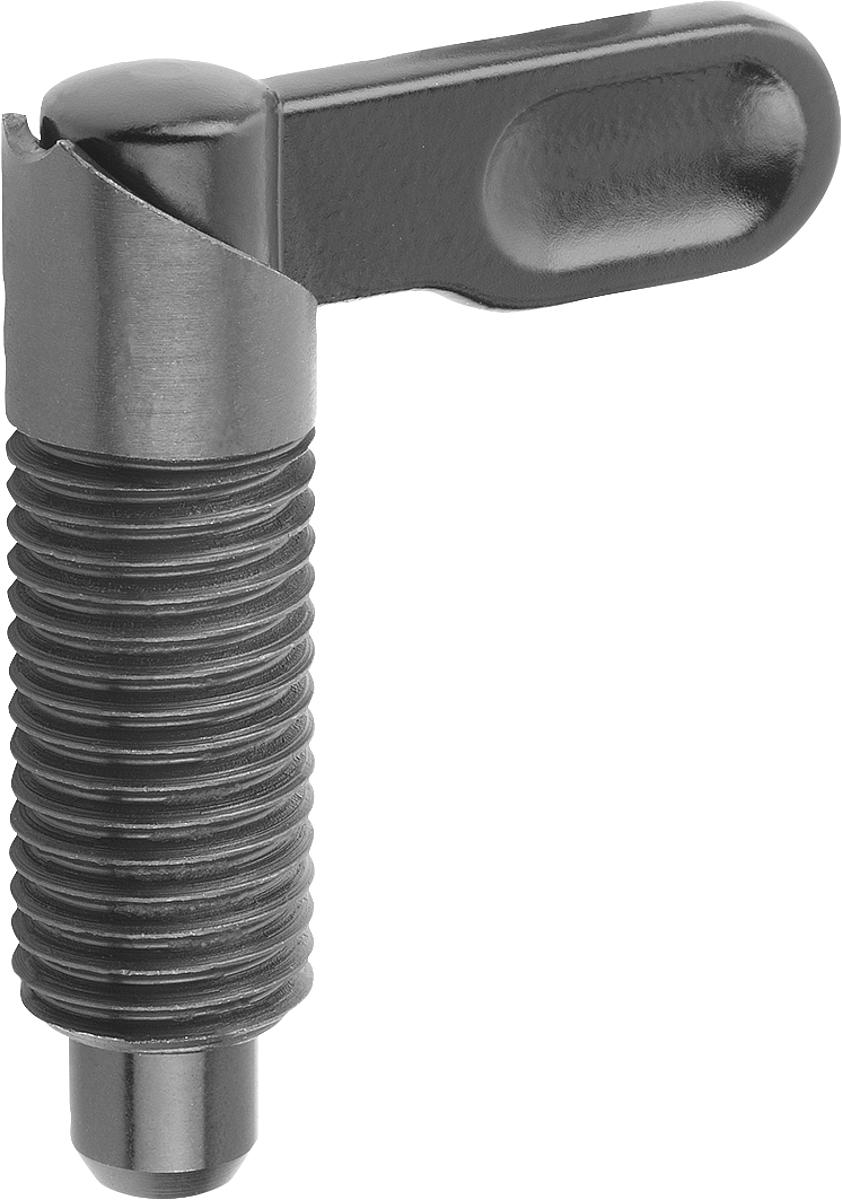

Kipp K0348.060410 SPERRRIEGEL FORM C, D=4, D1=M10
B:
9
B1:
3
D:
4
D1:
M10
D2:
10
F x 30°:
1
Federkraft Anfang F1 ca. N:
8
Federkraft Ende F2 ca. N:
14
Form:
C
H:
6
L:
38
L2:
25
L3:
20
| Anzahl | Preis* |
|---|---|
| Bis 24 |
11,29 €
|
| Bis 49 |
10,73 €
|
| Bis 99 |
10,16 €
|
| Bis 249 |
9,60 €
|
| Bis 499 |
7,90 €
|
| Bis 999 |
7,34 €
|
| Ab 1000 |
6,77 €
|
Produktnummer:
10076830

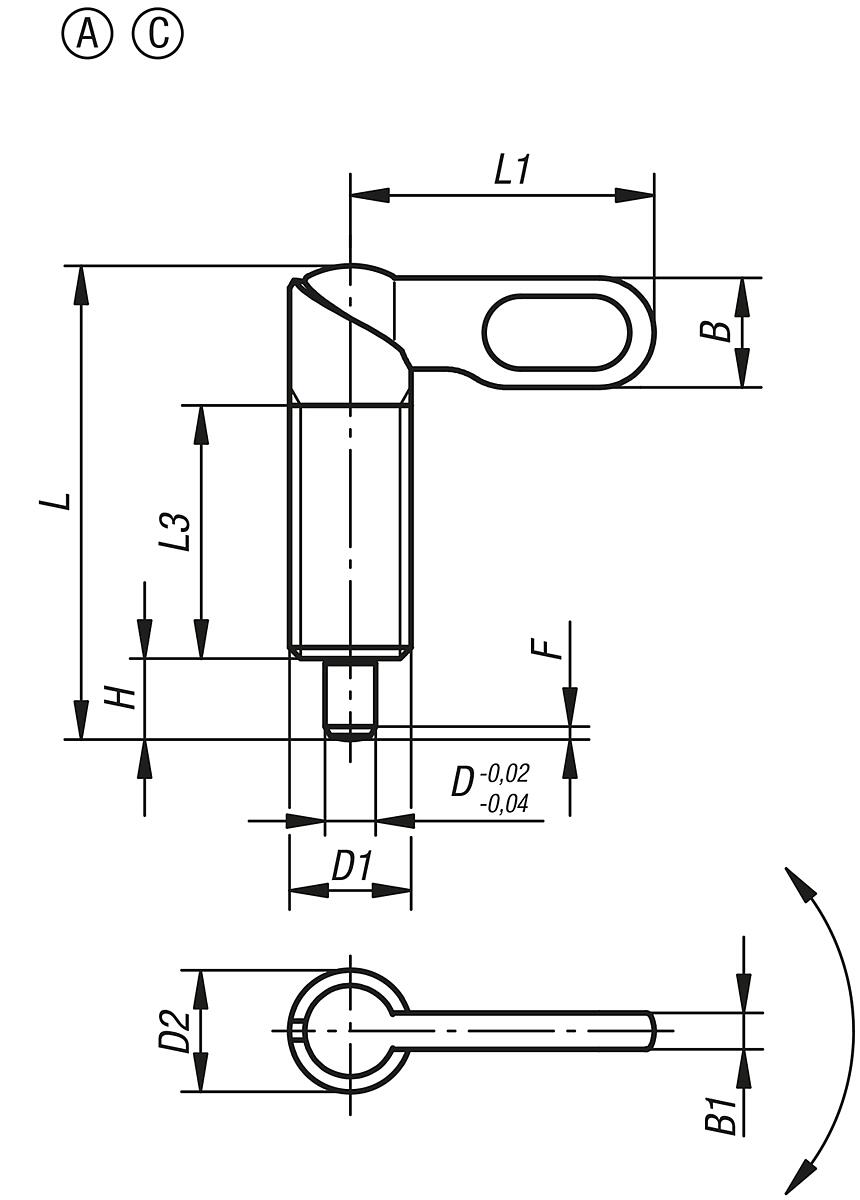

K0348_AC Sperrriegel Form A und C
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Eigenschaften
| B: | 9 |
|---|---|
| B1: | 3 |
| D: | 4 |
| D1: | M10 |
| D2: | 10 |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 14 |
| Form: | C |
| F x 30°: | 1 |
| H: | 6 |
| L: | 38 |
| L2: | 25 |
| L3: | 20 |
Dokumente
1
| Variante | B | B1 | D | D1 | D2 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Form | F x 30° | H | L | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10076806 (K0348.040410) |
9 | 3 | 4 | M10 | 10 | 8 | 14 | A | 1 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076807 (K0348.040510) |
9 | 3 | 5 | M10 | 10 | 8 | 14 | A | 1,3 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076808 (K0348.040610) |
9 | 3 | 6 | M10 | 10 | 8 | 14 | A | 1,8 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076809 (K0348.0404101) |
9 | 3 | 4 | M10x1 | 10 | 8 | 14 | A | 1 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076810 (K0348.0405101) |
9 | 3 | 5 | M10x1 | 10 | 8 | 14 | A | 1,3 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076811 (K0348.0406101) |
9 | 3 | 6 | M10x1 | 10 | 8 | 14 | A | 1,8 | 6 | 38 | 25 | 20 | ab 10,86 € |
|
10076812 (K0348.040512) |
10,8 | 3,6 | 5 | M12 | 12 | 8 | 15 | A | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076813 (K0348.040612) |
10,8 | 3,6 | 6 | M12 | 12 | 8 | 15 | A | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076814 (K0348.040812) |
10,8 | 3,6 | 8 | M12 | 12 | 8 | 15 | A | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076815 (K0348.0405121) |
10,8 | 3,6 | 5 | M12x1,5 | 12 | 8 | 15 | A | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076816 (K0348.0406121) |
10,8 | 3,6 | 6 | M12x1,5 | 12 | 8 | 15 | A | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076817 (K0348.0408121) |
10,8 | 3,6 | 8 | M12x1,5 | 12 | 8 | 15 | A | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,02 € |
|
10076830 (K0348.060410) |
9 | 3 | 4 | M10 | 10 | 8 | 14 | C | 1 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076831 (K0348.060510) |
9 | 3 | 5 | M10 | 10 | 8 | 14 | C | 1,3 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076832 (K0348.060610) |
9 | 3 | 6 | M10 | 10 | 8 | 14 | C | 1,8 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076833 (K0348.0604101) |
9 | 3 | 4 | M10x1 | 10 | 8 | 14 | C | 1 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076834 (K0348.0605101) |
9 | 3 | 5 | M10x1 | 10 | 8 | 14 | C | 1,3 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076835 (K0348.0606101) |
9 | 3 | 6 | M10x1 | 10 | 8 | 14 | C | 1,8 | 6 | 38 | 25 | 20 | ab 11,29 € |
|
10076836 (K0348.060512) |
10,8 | 3,6 | 5 | M12 | 12 | 8 | 15 | C | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076837 (K0348.060612) |
10,8 | 3,6 | 6 | M12 | 12 | 8 | 15 | C | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076838 (K0348.060812) |
10,8 | 3,6 | 8 | M12 | 12 | 8 | 15 | C | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076839 (K0348.0605121) |
10,8 | 3,6 | 5 | M12x1,5 | 12 | 8 | 15 | C | 1,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076840 (K0348.0606121) |
10,8 | 3,6 | 6 | M12x1,5 | 12 | 8 | 15 | C | 1,8 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076841 (K0348.0608121) |
10,8 | 3,6 | 8 | M12x1,5 | 12 | 8 | 15 | C | 2,3 | 8 | 46,8 | 30 | 25 | ab 11,52 € |
|
10076818 (K0348.040616) |
14,4 | 4,8 | 6 | M16 | 16 | 15 | 35 | A | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076819 (K0348.040816) |
14,4 | 4,8 | 8 | M16 | 16 | 15 | 35 | A | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076820 (K0348.041016) |
14,4 | 4,8 | 10 | M16 | 16 | 15 | 35 | A | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076821 (K0348.0406161) |
14,4 | 4,8 | 6 | M16x1,5 | 16 | 15 | 35 | A | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076822 (K0348.0408161) |
14,4 | 4,8 | 8 | M16x1,5 | 16 | 15 | 35 | A | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076823 (K0348.0410161) |
14,4 | 4,8 | 10 | M16x1,5 | 16 | 15 | 35 | A | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,22 € |
|
10076842 (K0348.060616) |
14,4 | 4,8 | 6 | M16 | 16 | 15 | 35 | C | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076843 (K0348.060816) |
14,4 | 4,8 | 8 | M16 | 16 | 15 | 35 | C | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076844 (K0348.061016) |
14,4 | 4,8 | 10 | M16 | 16 | 15 | 35 | C | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076845 (K0348.0606161) |
14,4 | 4,8 | 6 | M16x1,5 | 16 | 15 | 35 | C | 1,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076846 (K0348.0608161) |
14,4 | 4,8 | 8 | M16x1,5 | 16 | 15 | 35 | C | 2,3 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076847 (K0348.0610161) |
14,4 | 4,8 | 10 | M16x1,5 | 16 | 15 | 35 | C | 2,8 | 10 | 60,4 | 40 | 32 | ab 13,78 € |
|
10076824 (K0348.040820) |
18 | 6 | 8 | M20 | 20 | 20 | 60 | A | 2,3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076825 (K0348.041020) |
18 | 6 | 10 | M20 | 20 | 20 | 60 | A | 2,8 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076826 (K0348.041220) |
18 | 6 | 12 | M20 | 20 | 20 | 60 | A | 3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076827 (K0348.0408201) |
18 | 6 | 8 | M20x1,5 | 20 | 20 | 60 | A | 2,3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076828 (K0348.0410201) |
18 | 6 | 10 | M20x1,5 | 20 | 20 | 60 | A | 2,8 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076829 (K0348.0412201) |
18 | 6 | 12 | M20x1,5 | 20 | 20 | 60 | A | 3 | 12 | 70 | 50 | 35 | ab 14,70 € |
|
10076848 (K0348.060820) |
18 | 6 | 8 | M20 | 20 | 20 | 60 | C | 2,3 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076849 (K0348.061020) |
18 | 6 | 10 | M20 | 20 | 20 | 60 | C | 2,8 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076850 (K0348.061220) |
18 | 6 | 12 | M20 | 20 | 20 | 60 | C | 3 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076851 (K0348.0608201) |
18 | 6 | 8 | M20x1,5 | 20 | 20 | 60 | C | 2,3 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076852 (K0348.0610201) |
18 | 6 | 10 | M20x1,5 | 20 | 20 | 60 | C | 2,8 | 12 | 70 | 50 | 35 | ab 15,61 € |
|
10076853 (K0348.0612201) |
18 | 6 | 12 | M20x1,5 | 20 | 20 | 60 | C | 3 | 12 | 70 | 50 | 35 | ab 15,61 € |
