Produktnummer:
10296335
Herstellernummer:
12202.4.4x25
Hersteller:
LE71376-Leschhorn

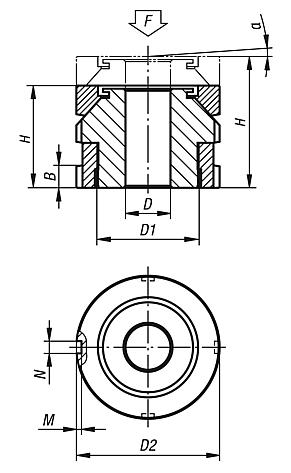

Leschhorn 12202.4,5x25 Nivellierelemente niedrig, d1= 4,5, d2= 25, l1=22 Hub 4 mm, Tragfähigkeit 30,7 KN, für Schraube M4
Hub:
4
Kontermutter:
mit
d1:
4,5
d2:
25
Produktanfrage
LE 12202 Nivellierelemente niedrige Ausführung mit oder ohne Kontermutter
Beschreibung
Höhenverstellbare Elemente niedrige Ausführung, werden zum Nivellieren, Justieren und Ausrichten von Maschinen, Motoren, Aggregaten und Antriebselementen eingesetzt.
Zur vertikalen Verstellung sind die selbstverriegelnden Nivellierelemente mit einem Feingewinde versehen. Alle Höhenverstellelemente haben eine durchgehende Bohrung zur Befestigung. Ein Ausrollschloss dient als Höhenbegrenzung für die maximale Verstellhöhe. Eine Nachstellung mittels Hakenschlüssel DIN 1810 ist möglich.
Form B: ohne Kontermutter
Werkstoff:
Normalausführung 1.7225.
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank.
Zur vertikalen Verstellung sind die selbstverriegelnden Nivellierelemente mit einem Feingewinde versehen. Alle Höhenverstellelemente haben eine durchgehende Bohrung zur Befestigung. Ein Ausrollschloss dient als Höhenbegrenzung für die maximale Verstellhöhe. Eine Nachstellung mittels Hakenschlüssel DIN 1810 ist möglich.
Form B: ohne Kontermutter
Werkstoff:
Normalausführung 1.7225.
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank.
Eigenschaften
| Hub: | 4 |
|---|---|
| Kontermutter: | mit |
| Material: | Stahl |
| Statische Belastung: | 40kN |
| Tragkraft kN: | 36,0 |
| d1: | 4,5 |
| d2: | 25 |
| d3: | M15 x 1,0 |
| für Schraube: | M4 |
| l1 ~: | 22 |
Dokumente
1
| Variante | d2 | d1 | Hub | Kontermutter | Preis |
|---|---|---|---|---|---|
|
10296377 (12202.B13.5x45) |
45 | 13,5 | 7 | ohne | ab 39,30 € |
|
10296342 (12202.13.5x45) |
45 | 13,5 | 7 | mit | ab 45,17 € |
|
10296335 (12202.4.4x25) |
25 | 4,5 | 4 | mit | Auf Anfrage |
|
10296336 (12202.5.5x25) |
25 | 5,5 | 4 | mit | Auf Anfrage |
|
10296337 (12202.6.6x25) |
25 | 6,6 | 4 | mit | Auf Anfrage |
|
10296338 (12202.6.6x32) |
32 | 6,6 | 5 | mit | Auf Anfrage |
|
10296339 (12202.9.0x32) |
32 | 9,0 | 5 | mit | Auf Anfrage |
|
10296340 (12202.11.0x32) |
32 | 11,0 | 5 | mit | Auf Anfrage |
|
10296341 (12202.11.0x45) |
45 | 11,0 | 7 | mit | Auf Anfrage |
|
10296344 (12202.17.5x45) |
45 | 17,5 | 7 | mit | Auf Anfrage |
|
10296348 (12202.17.5x58) |
58 | 17,5 | 9 | mit | Auf Anfrage |
|
10296349 (12202.22.5x58) |
58 | 22,0 | 9 | mit | Auf Anfrage |
|
10296350 (12202.26x58) |
58 | 26,0 | 9 | mit | Auf Anfrage |
|
10296351 (12202.22x70) |
70 | 22,0 | 10 | mit | Auf Anfrage |
|
10296353 (12202.26x70) |
70 | 26,0 | 10 | mit | Auf Anfrage |
|
10296354 (12202.33x70) |
70 | 33,0 | 10 | mit | Auf Anfrage |
|
10296370 (12202.B4.4x25) |
25 | 4,5 | 4 | ohne | Auf Anfrage |
|
10296371 (12202.B5.5x25) |
25 | 5,5 | 4 | ohne | Auf Anfrage |
|
10296372 (12202.B6.6x25) |
25 | 6,6 | 4 | ohne | Auf Anfrage |
|
10296373 (12202.B6.6x32) |
32 | 6,6 | 5 | ohne | Auf Anfrage |
|
10296374 (12202.B9.0x32) |
32 | 9,0 | 5 | ohne | Auf Anfrage |
|
10296375 (12202.B11.0x32) |
32 | 11,0 | 5 | ohne | Auf Anfrage |
|
10296376 (12202.B11.0x45) |
45 | 11,0 | 7 | ohne | Auf Anfrage |
|
10296378 (12202.B17.5x45) |
45 | 17,5 | 7 | ohne | Auf Anfrage |
|
10296379 (12202.B17.5x58) |
58 | 17,5 | 9 | ohne | Auf Anfrage |
|
10296380 (12202.B22.5x58) |
58 | 22,0 | 9 | ohne | Auf Anfrage |
|
10296381 (12202.B26x58) |
58 | 26,0 | 9 | ohne | Auf Anfrage |
|
10296382 (12202.B22x70) |
70 | 22,0 | 10 | ohne | Auf Anfrage |
|
10296383 (12202.B26x70) |
70 | 26,0 | 10 | ohne | Auf Anfrage |
|
10296384 (12202.B33x70) |
70 | 33,0 | 10 | mit | Auf Anfrage |
|
10296388 (12202.26x80) |
80 | 26,0 | 12 | mit | Auf Anfrage |
|
10296389 (12202.33x80) |
80 | 33,0 | 12 | mit | Auf Anfrage |
|
10296390 (12202.39x80) |
80 | 39,0 | 12 | mit | Auf Anfrage |
|
10296391 (12202.39x105) |
105 | 39,0 | 14 | mit | Auf Anfrage |
|
10296392 (12202.45x105) |
105 | 45,0 | 14 | mit | Auf Anfrage |
|
10296393 (12202.52x105) |
105 | 52,0 | 14 | mit | Auf Anfrage |
|
10296394 (12202.B26x80) |
80 | 26,0 | 12 | ohne | Auf Anfrage |
|
10296395 (12202.B33x80) |
80 | 33,0 | 12 | ohne | Auf Anfrage |
|
10296396 (12202.B39x80) |
80 | 39,0 | 12 | ohne | Auf Anfrage |
