Produktnummer:
10107034
Herstellernummer:
03108-102
Hersteller:
Norelem

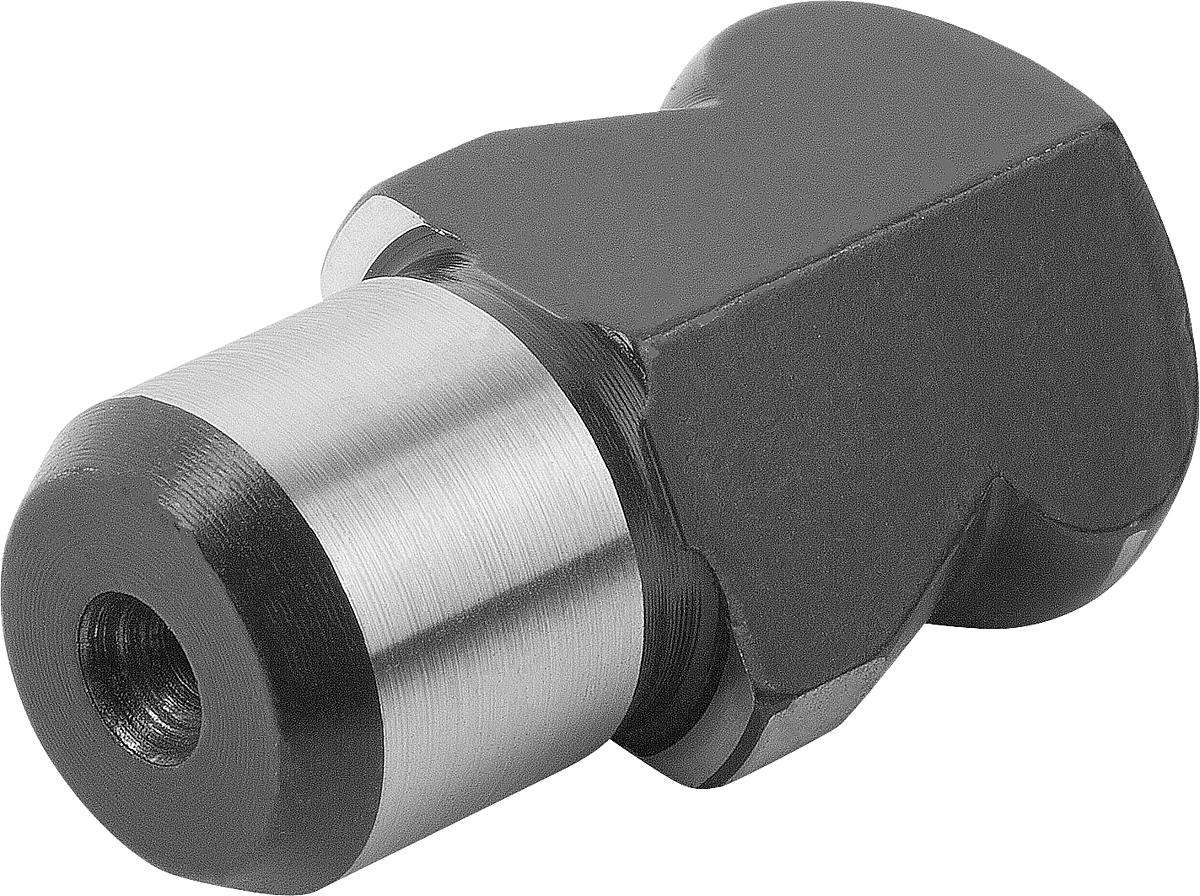

Norelem 03108-102 AUFNAHMEBOLZEN A=10 FORM D, MIT KUGELANSATZ ABGEFLACHT
A:
10
Material:
Stahl
Produktnummer:
10107034
NLM 03108 Aufnahmebolzen mit Kugelansatz abgeflacht Form D
Beschreibung
Die Aufnahmebolzen mit Kugelansatz LE 70183 erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema 03108 Form B).
Werkstoff: Werkzeugstahl oder Edelstahl 1.4305.
Ausführung: Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel: LE70183 03108-162
Werkstoff: Werkzeugstahl oder Edelstahl 1.4305.
Ausführung: Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.
Bestellbeispiel: LE70183 03108-162

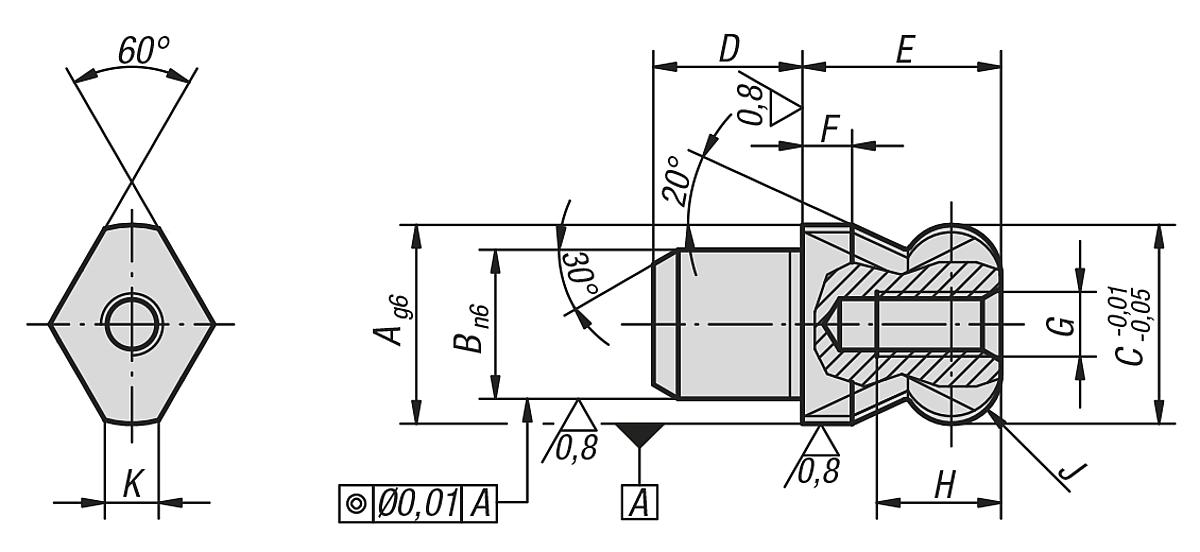

Eigenschaften
| A: | 10 |
|---|---|
| B: | 7 |
| C: | 10 |
| D: | 7 |
| E: | 10 |
| F: | 2,5 |
| G: | M3 |
| Gewicht ca. kg: | 0,005 |
| H: | 6 |
| J: | R 2,5 |
| K: | 2,5 |
| Material: | Stahl |
Dokumente
1
| Variante | A | Material | Preis |
|---|---|---|---|
|
10226054 (03108-062) |
6 | Stahl | ab 16,07 € |
|
10220727 (03108-082) |
8 | Stahl | ab 18,11 € |
|
10107034 (03108-102) |
10 | Stahl | ab 20,86 € |
|
10107035 (03108-122) |
12 | Stahl | ab 21,32 € |
|
10107036 (03108-162) |
16 | Stahl | ab 22,75 € |
|
10107037 (03108-202) |
20 | Stahl | ab 25,49 € |
|
10107040 (03108-5102) |
10 | Edelstahl | ab 25,84 € |
|
10107041 (03108-5122) |
12 | Edelstahl | ab 27,79 € |
|
10352615 (03108-512022) |
12 | Edelstahl | ab 27,79 € |
|
10107038 (03108-222) |
22 | Stahl | ab 28,59 € |
|
10107042 (03108-5162) |
16 | Edelstahl | ab 29,75 € |
|
10107039 (03108-252) |
25 | Stahl | ab 31,37 € |
|
10107043 (03108-5202) |
20 | Edelstahl | ab 43,37 € |
