Produktnummer:
10126907
Herstellernummer:
21340-350530
Hersteller:
Norelem

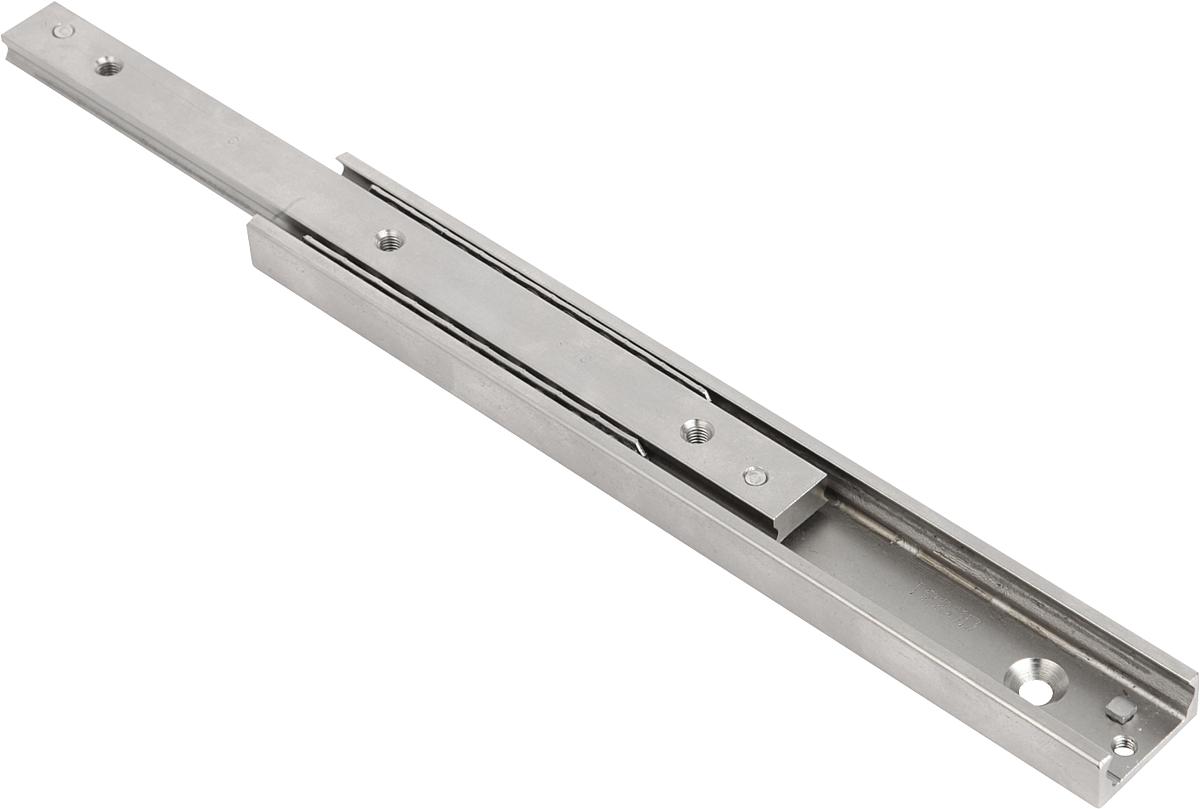

Norelem 21340-350530 TELESKOPSCHIENE, L=530 MM
Auszug C (Hub):
279
L:
530
Lastwert C0Y in N:
4282
Profil H x B:
35x17
Produktnummer:
10126907
LE 21340 Wälzlagerstahl Teleskopschienen
Beschreibung
Bei der LE70183 21340 sind Schiene und Läufer Wälzlagerstahl. Kugeln Wälzlagerstahl. Bei einem Teilauszug kann der Läufer einseitig etwas mehr als die Hälfte der Schienenlänge ausfahren (C Hub) der Teilauszug bestehend aus einer festen Führungsschiene und einem beweglichen Läufer. Durch Entfernen der Arretierschraube ist ein Teilauszug mit dem Hub C zu beiden Seiten möglich. Der Gesamthub beträgt dann 2C (Hub).
Diese kompakte und einfache Bauweise ermöglicht sehr große Tragzahlen. Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Auf Anfrage:
Andere Längen (Rastermaß 80 mm).
Größe 28 bis max. 1170 mm.
Größe 35 bis max. 1490 mm.
Größe 43 bis max. 1970 mm.
Ausführung:
Schiene und Läufer verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.
Diese kompakte und einfache Bauweise ermöglicht sehr große Tragzahlen. Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Auf Anfrage:
Andere Längen (Rastermaß 80 mm).
Größe 28 bis max. 1170 mm.
Größe 35 bis max. 1490 mm.
Größe 43 bis max. 1970 mm.
Ausführung:
Schiene und Läufer verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.

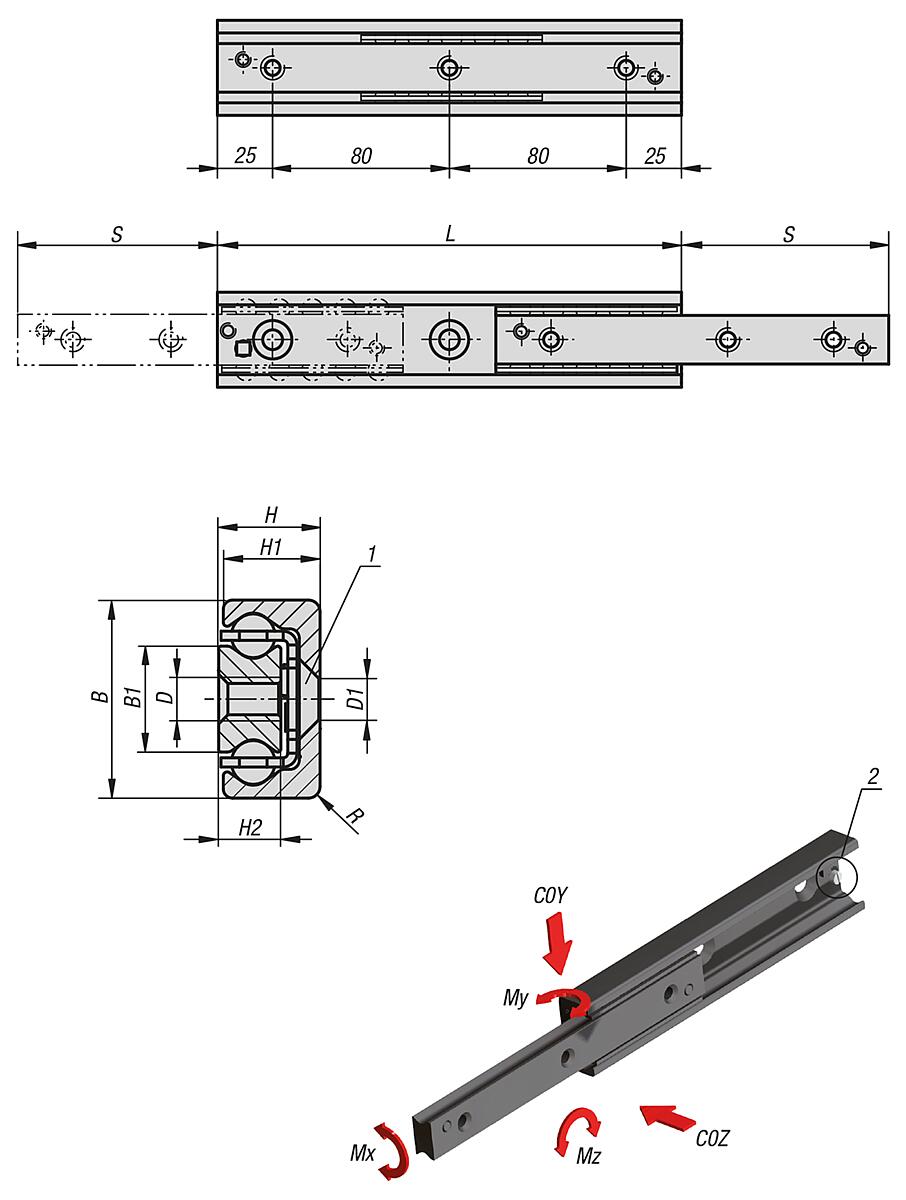

Eigenschaften
| Anzahl Bohrungen: | 7 |
|---|---|
| Auszug C (Hub): | 279 |
| B: | 35 |
| B1: | 15,8 |
| C0Z in N: | 2997 |
| D: | M6 |
| D1: | M6 |
| Gewicht ca. kg/m: | 3,050 |
| H: | 17 |
| H1: | 16 |
| H2: | 10 |
| L: | 530 |
| Lastwert C0Y in N: | 4282 |
| Mx (Nm): | 90,4 |
| My (Nm): | 543 |
| Mz (Nm): | 775 |
| Profil H x B: | 35x17 |
| R: | 2 |
Dokumente
2
| Variante | L | Auszug C (Hub) | Lastwert C0Y in N | Profil H x B | Preis |
|---|---|---|---|---|---|
|
10126899 (21340-280290) |
290 | 148 | 1934 | 28x13 | ab 107,95 € |
|
10126900 (21340-280370) |
370 | 190 | 2445 | 28x13 | ab 123,97 € |
|
10126904 (21340-350290) |
290 | 159 | 2060 | 35x17 | ab 134,02 € |
|
10126901 (21340-280450) |
450 | 232 | 2955 | 28x13 | ab 137,99 € |
|
10126902 (21340-280530) |
530 | 274 | 3466 | 28x13 | ab 150,02 € |
|
10126905 (21340-350370) |
370 | 203 | 2638 | 35x17 | ab 154,05 € |
|
10126903 (21340-280610) |
610 | 315 | 3986 | 28x13 | ab 168,04 € |
|
10126906 (21340-350450) |
450 | 247 | 3217 | 35x17 | ab 174,07 € |
|
10126909 (21340-430290) |
290 | 158 | 2872 | 43x22 | ab 180,04 € |
|
10126907 (21340-350530) |
530 | 279 | 4282 | 35x17 | ab 190,08 € |
|
10126910 (21340-430370) |
370 | 208 | 3377 | 43x22 | ab 204,11 € |
|
10126908 (21340-350610) |
610 | 323 | 4858 | 35x17 | ab 212,29 € |
|
10126911 (21340-430450) |
450 | 243 | 4690 | 43x22 | ab 228,13 € |
|
10126912 (21340-430530) |
530 | 278 | 6039 | 43x22 | ab 248,13 € |
|
10126913 (21340-430610) |
610 | 313 | 7411 | 43x22 | ab 276,21 € |
|
10218455 (21340-4301480) |
1480 | 1100 | 7411 | 43x22 | Auf Anfrage |
