Produktnummer:
10228700
Herstellernummer:
70268
Hersteller:
AMF
AMF 6314V-10 Spanneisen abgeschrägt, mit verstellbarer Stützschraube, komplett, mit Spannschraube: M10x10x80, Nut: 10, D x LS: M10x39
A:
15
B2:
30
D x LS:
M10x39
E1:
15
E2:
30
Gewicht:
340 g
H*:
8-32
Nut:
10
mit Spannschraube:
M10x10x80
ähnl. DIN6314 B1 x L:
11x80
Produktanfrage
LE 6314V Spanneisen, abgeschrägt, mit verstellbarer Stützschraube, komplett
Beschreibung

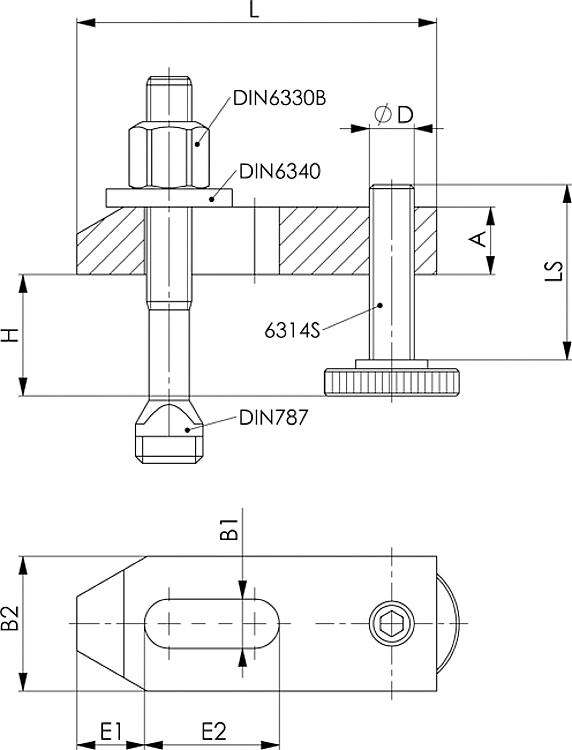

Spanneisen abgeschrägt, mit verstellbarer Stützschraube, komplett mit DIN 787, DIN 6340, DIN 6330B. Vergütungsstahl lackiert.
Eigenschaften
| A: | 15 |
|---|---|
| B2: | 30 |
| D x LS: | M10x39 |
| E1: | 15 |
| E2: | 30 |
| Gewicht: | 340 g |
| H*: | 8-32 |
| Nut: | 10 |
| mit Spannschraube: | M10x10x80 |
| ähnl. DIN6314 B1 x L: | 11x80 |
| Variante | A | B2 | E1 | Nut | D x LS | H* | ähnl. DIN6314 B1 x L | E2 | mit Spannschraube | Gewicht | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10228705 (70284) |
20 | 40 | 21 | 14 | M12x49 | 10-38 | 14x100 | 40 | M12x14x100 | 720 g | ab 40,70 € |
|
10228707 (70276) |
20 | 40 | 21 | 12 | M12x49 | 10-40 | 14x100 | 40 | M12x12x100 | 700 g | ab 40,70 € |
|
10228704 (72827) |
20 | 40 | 21 | 14 | M12x94 | 23-92 | 14x100 | 40 | M12x14x160 | 845 g | ab 46,90 € |
|
10228706 (72801) |
20 | 40 | 21 | 12 | M12x94 | 24-92 | 14x100 | 40 | M12x12x160 | 830 g | ab 47,00 € |
|
10228703 (70292) |
25 | 50 | 26 | 16 | M16x55 | 13-48 | 18x125 | 45 | M16x16x125 | 1400 g | ab 56,00 € |
|
10228701 (70300) |
25 | 50 | 26 | 18 | M16x55 | 13-46 | 18x125 | 45 | M16x18x125 | 1400 g | ab 58,50 € |
|
10228699 (73056) |
25 | 50 | 26 | 18 | M16x90 | 13-81 | 18x125 | 45 | M16x18x160 | 1630 g | ab 63,00 € |
|
10228702 (72942) |
25 | 50 | 26 | 16 | M16x90 | 15-83 | 18x125 | 45 | M16x16x160 | 1610 g | ab 63,00 € |
|
10228697 (70326) |
30 | 60 | 30 | 20 | M20x69 | 16-65 | 22x160 | 60 | M20x20x160 | 2600 g | ab 91,00 € |
|
10228695 (70318) |
30 | 60 | 30 | 22 | M20x69 | 16-65 | 22x160 | 60 | M20x22x160 | 2770 g | ab 91,50 € |
|
10228696 (73064) |
30 | 60 | 30 | 20 | M20x109 | 21-105 | 22x160 | 60 | M20x20x200 | 2930 g | ab 97,50 € |
|
10228694 (73072) |
30 | 60 | 30 | 22 | M20x109 | 19-105 | 22x160 | 60 | M20x22x200 | 2980 g | ab 98,00 € |
|
10228693 (373944) |
35 | 70 | 35 | 28 | M24x87 | 20-80 | 26x250 | 105 | M24x28x200 | 5486 g | ab 134,00 € |
|
10228692 (373951) |
35 | 70 | 35 | 28 | M24x137 | 30-130 | 26x250 | 105 | M24x28x250 | 5716 g | ab 146,50 € |
|
10228691 (381988) |
50 | 80 | 45 | 36 | M30x180 | 24-150 | 33x315 | 130 | M30x36x315 | 11995 g | ab 422,00 € |
|
10228698 (382002) |
80 | 100 | 80 | 42 | M30x180 | 24-150 | 43x400 | 170 | M36x42x400 | 25683 g | ab 743,00 € |
|
10228700 (70268) |
15 | 30 | 15 | 10 | M10x39 | 8-32 | 11x80 | 30 | M10x10x80 | 340 g | Auf Anfrage |
