Produktnummer:
10228337
Herstellernummer:
71324
Hersteller:
AMF

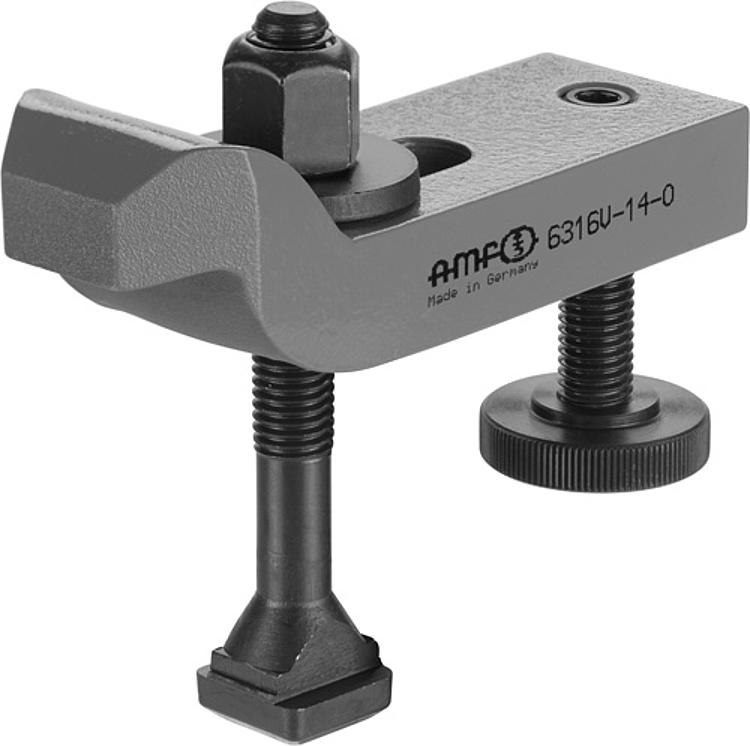

AMF 6316V-22 Spanneisen gekröpft, mit verstellbarer Stützschraube, komplett, mit Spannschraube: M20x22x160, Nut: 22, D x LS: M20x69
A:
30
B2:
60
D x LS:
M20x69
E1:
59,0
E2:
70
Gewicht:
3352 g
H*:
43-92
Nut:
22
mit Spannschraube:
M20x22x160
ähnl. DIN6316 B1 x L:
22x200
Produktnummer:
10228337
LE 6316V Spanneisen, gekröpft, mit verstellbarer Stützschraube komplett
Beschreibung

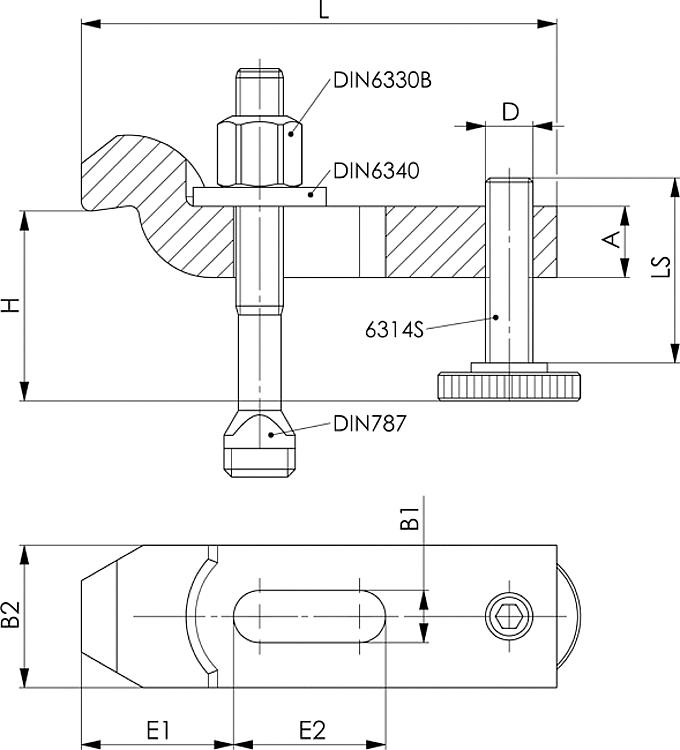

Spanneisen gekröpft, mit verstellbarer Stützschraube, komplett mit DIN 787, DIN 6340, DIN 6330B.
Vergütungsstahl lackiert.
Vergütungsstahl lackiert.
Eigenschaften
| A: | 30 |
|---|---|
| B2: | 60 |
| D x LS: | M20x69 |
| E1: | 59,0 |
| E2: | 70 |
| Gewicht: | 3352 g |
| H*: | 43-92 |
| Nut: | 22 |
| mit Spannschraube: | M20x22x160 |
| ähnl. DIN6316 B1 x L: | 22x200 |
| Variante | A | B2 | E2 | Nut | D x LS | mit Spannschraube | H* | ähnl. DIN6316 B1 x L | Gewicht | E1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10228339 (71274) |
15 | 30 | 32 | 10 | M10x39 | M10x10x80 | 22-46 | 11x100 | 440 g | 36,0 | ab 49,20 € |
|
10228340 (71290) |
20 | 40 | 40 | 14 | M12x49 | M12x14x100 | 28-56 | 14x125 | 926 g | 44,0 | ab 57,00 € |
|
10228341 (71282) |
20 | 40 | 40 | 12 | M12x49 | M12x12x100 | 28-58 | 14x125 | 906 g | 44,0 | ab 57,00 € |
|
10228338 (71308) |
25 | 50 | 50 | 16 | M16x55 | M16x16x125 | 36-71 | 18x160 | 1859 g | 51,5 | ab 77,50 € |
|
10228336 (71316) |
25 | 50 | 50 | 18 | M16x55 | M16x18x125 | 36-69 | 18x160 | 1875 g | 51,5 | ab 78,00 € |
|
10228335 (71332) |
30 | 60 | 70 | 20 | M20x69 | M20x20x160 | 43-92 | 22x200 | 3322 g | 59,0 | ab 121,50 € |
|
10228337 (71324) |
30 | 60 | 70 | 22 | M20x69 | M20x22x160 | 43-92 | 22x200 | 3352 g | 59,0 | ab 122,50 € |
