DESTACO DPDL - Parallelgreifer Greifkraft 62N - 445N
Artikelnummer: 10230653
Hersteller: DESTACO
Herstellerartikelnummer: DPDL-047M-038
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

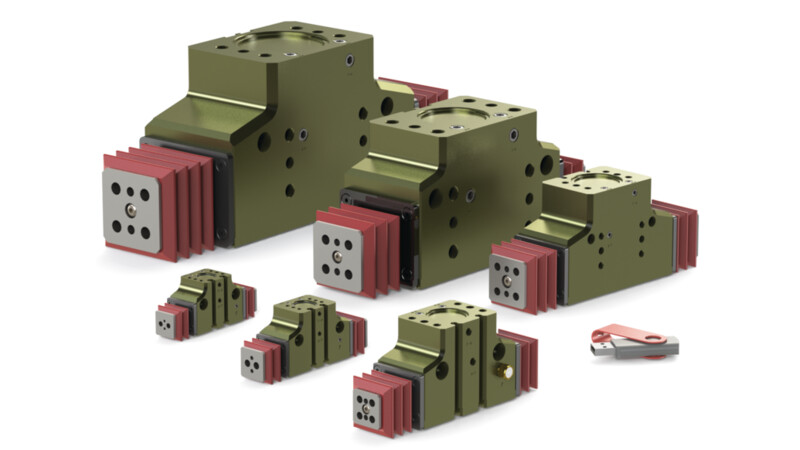

Parallelgreifer- DPDL DIRECTCONNECT™ Modulare Baureihe
DIRECTCONNECT Backen Langhub Parallelgreifer, ausgestattet mit unterschiedlichen Backenausführung, Montage- und Luftanschlußmöglichkeiten.Jeder Greifer ist in 3 Hubvaranten erhältlich. Korrosionsbeständige oder Reinraum Ausführung optional erhältlich
• Mehrere Befestigungspositionen
DIRECTCONNECT™-Befestigung über Gewinde und Passstifte an der Oberseite und Rückseite des Gehäuses.
• Durchgangsbohrungen im Gehäuse
Durchgangs-Befestigungsbohrungen im Gehäuse von der Vorder- zur Rückseite.
• Mehrere Luftanschluss- positionen
Luftanschlüsse mit Gewinde auf der Vorder-, Ober- und Rückseite serienmäßig
• Vakuum-/Luftanschluss an der Vorderseite
Ein negativer Druck wird als Vakuum- anschluss für Reinraumanwendungen eingesetzt. Durch positiven Druck am Luftanschluss wird das Eindringen von Verunreinigungen beim Einsatz unter erschwerten Bedingungen ver- hindert. Der Anschluss kann auch zur Schmierung verwendet werden.
• Verteiler-Luftanschluss
Die Luftanschlüsse auf der Ober- und Rückseite können als O-Ring- abgedichteter Verteiler verwendet werden.
• Sensoren
Über gesamten Hub einstellbare Magnetfeldsensoren.
• Verschiedene Hublängen
Alle Greifergrößen sind in drei unter- schiedlichen Hublängen erhältlich.
• Mehrere Greiferbackenaus- führungen
Alle Greifergrößen haben standard- mäßig Greiferbacken mit Montage- lochbildern zur stirnseitigen und optional zur bodenseitigen Be- festigung der Finger.
• Abgedichtete Greiferbacken
Robuste integrierte Gummihaube zum Schutz des Greifermechanismus gegen Späne, Kühlmittel und andere schädliche Einflüsse in Umgebungen mit spanabhebender Bearbeitung.
• Längere Fingerausführungen
Durch die hohe Steifigkeit und die Führung der Greiferbacken über die gesamte Gehäuselänge werden größere Fingerlängen ermöglicht.
Eigenschaften
| Dichtung : | - |
| Zylinder Ø (mm) : | 11,9 |
| Gewicht [kg] : | 0,08 |
| Auswahl_1 : | DPDL-047M |
| Auswahl_2 : | 038- 9,5mm |
| Auswahl_3 : | - Endbackenmontage |
| Druckbereich (bar) : | 1,5-7 |
| Standard Temperaturbereich : | -35° bis 80°C |
| Viton Temperaturbereich : | -30° bis 150°C |
| Absolute Genauigkeit (±mm) : | 0,05 |
| Wiederholgenauigkeit (±mm) : | 0,03 |
| Max. Fingerlänge (mm) : | 76 |
| Schutzklasse : | IP66 |
| Produkt Typen : | Parallelgreifer |
| Direct Connect : | Ja |
| Hub (mm) : | 9,5 |
| Zölliges oder metrisches Produkt : | Metrisches |
| Reaktionszeit (Sek) : | 0.13 |
| Konfiguration : | Metrische Ausführung |
| Backen Betrieb : | synchronisiert |
| Backenbefestigung -B Option / Standard : | Endbackenbefestigung Standard |
| Backenabdichtung -E Option : | optional |
| Hardware -S Option / -CR Option : | optional |
| Greifkraft (N) : | 62 |
| Federunterstützung : | Nein |
Artikelvarianten
| Variante | Auswahl_1 | Auswahl_2 | Auswahl_3 | Preis |
|---|---|---|---|---|
| DPDL-047M | 038- 9,5mm | - Endbackenmontage |
auf Anfrage
|
|
| DPDL-056M | 050 - 12,7mm | - Endbackenmontage |
auf Anfrage
|
|
| DPDL-088M | 075 - 19,1mm | - Endbackenmontage |
auf Anfrage
|
|
| DPDL-125M | 100 - 25,4mm | - Endbackenmontage |
auf Anfrage
|
|
| DPDL-250M | 100 - 25,4mm | - Endbackenmontage |
auf Anfrage
|
|
| DPDL-250M | 150 - 38,1mm | - Endbackenmontage |
auf Anfrage
|
|
| DPDL-250M | 200 - 50,8mm | B - Montage der Greiferbacke an der Unterseite |
ab 4.431,33 €
|
