DIN 173 A , Steckbohrbuchsen ohne Bajonett-Verschluss

Artikelnummer: 10065975
Hersteller: LE70077-Leschhorn
Herstellerartikelnummer: DIN173 Bl.1-A 01.40X20

Artikel ist in 346 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

auf Anfrage

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Steckbohrbuchse nach DIN 173 A , ohne Bajonett-Verschluss

Passend hierfür:
Flachkopfschraube DIN 173 Teil 1, Anschlagstift

Geeignete Grundbuchsen sind:
DIN 179; DIN 172; Kordelbuchsen und Sechskantbohrbuchsen.

Bei häufig verwendeten DIN-Buchsen (z.B. DIN 172, DIN 173, DIN 179) ist bis zu einem Bohrungsdurchmesser 15,0 mm eine Abstufung von 0,1 mm vorgesehen über 15,0 mm beträgt die Abstufung 0,5 mm.

Härte und Oberfläche der Bohrbuchsen nach DIN sind gehärtet und angelassen.
Bohrung und Außendurchmesser geschliffen.
Verwendet wird ein Qualitätsstahl, gehärtet 740 + 80 HV 10 (Härteprüfung nach Vickers).

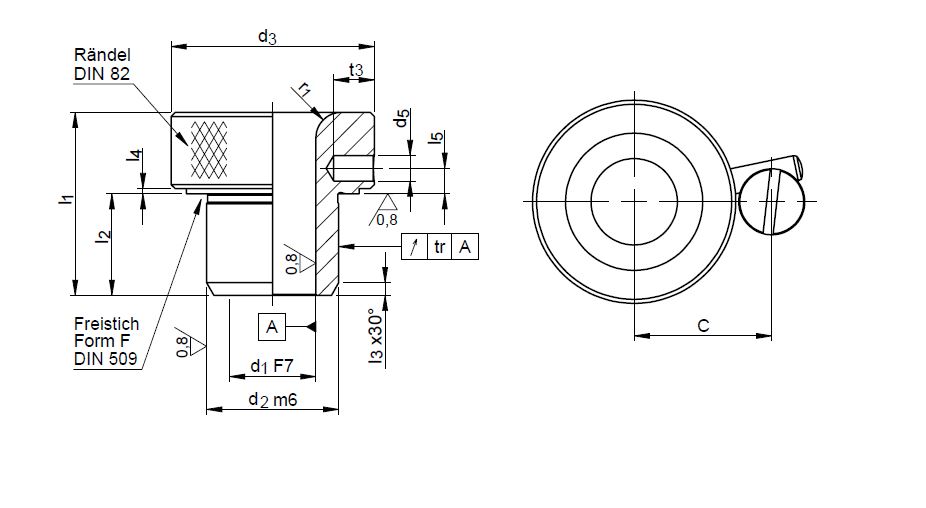

Eigenschaften

.l1 : 20
.l3 : 1,25
.c : 15
.d3 : 16
.l2 (mm) : 10
.d4 : 11
.d5 : 2,5
.l4 : 1
.l5 (mm) : 4
.d1 F7 : 01,40
.d2 m6 : 8
.r1 : 3
.t3 : 4
.tr : 0,02


Artikelvarianten

Variante .l1 .d1 F7 .d2 m6 Preis
20 01,40 8
auf Anfrage
20 01,50 8
auf Anfrage
20 01,60 8
auf Anfrage
20 01,70 8
auf Anfrage
20 01,80 8
auf Anfrage
20 01,90 8
auf Anfrage
20 02,00 8
auf Anfrage
20 02,10 8
auf Anfrage
20 02,2 8
auf Anfrage
20 02,30 8
auf Anfrage
20 02,40 8
auf Anfrage
20 02,50 8
auf Anfrage
20 02,60 8
auf Anfrage
20 02,70 8
auf Anfrage
20 02,80 8
auf Anfrage
20 02,90 8
auf Anfrage
20 03,00 8
auf Anfrage
20 03,10 8
auf Anfrage
20 03,20 8
auf Anfrage
20 03,30 8
auf Anfrage
20 03,40 8
82,01 €
20 03,50 8
auf Anfrage
20 03,60 8
auf Anfrage
20 03,70 8
auf Anfrage
20 03,80 8
auf Anfrage
20 03,90 8
auf Anfrage
20 04,00 8
auf Anfrage
22 04,10 10
auf Anfrage
22 04,20 10
auf Anfrage
22 04,30 10
auf Anfrage
22 04,40 10
auf Anfrage
22 04,50 10
auf Anfrage
22 04,60 10
auf Anfrage
22 04,70 10
auf Anfrage
22 04,80 10
auf Anfrage
22 04,90 10
auf Anfrage
22 05,00 10
auf Anfrage
22 05,10 10
auf Anfrage
22 05,20 10
auf Anfrage
22 05,30 10
auf Anfrage
22 05,40 10
auf Anfrage
22 05,50 10
auf Anfrage
22 05,60 10
auf Anfrage
22 05,70 10
auf Anfrage
22 05,80 10
auf Anfrage
22 05,90 10
auf Anfrage
22 06,00 10
auf Anfrage
24 06,10 12
auf Anfrage
24 06,20 12
auf Anfrage
24 06,30 12
auf Anfrage
24 06,40 12
auf Anfrage
24 06,50 12
auf Anfrage
24 06,60 12
auf Anfrage
24 06,70 12
auf Anfrage
24 06,80 12
auf Anfrage
24 06,90 12
auf Anfrage
24 07,00 12
auf Anfrage
24 07,10 12
auf Anfrage
24 07,20 12
auf Anfrage
24 07,30 12
auf Anfrage
24 07,40 12
auf Anfrage
24 07,50 12
auf Anfrage
24 07,60 12
auf Anfrage
24 07,70 12
auf Anfrage
24 07,80 12
auf Anfrage
24 07,90 12
auf Anfrage
24 08,00 12
auf Anfrage
28 08,10 15
auf Anfrage
28 08,20 15
auf Anfrage
28 08,30 15
auf Anfrage
28 08,40 15
auf Anfrage
28 08,50 15
auf Anfrage
28 08,60 15
auf Anfrage
28 08,70 15
auf Anfrage
28 08,80 15
auf Anfrage
28 08,90 15
auf Anfrage
28 09,00 15
auf Anfrage
28 09,10 15
auf Anfrage
28 09,20 15
auf Anfrage
28 09,30 15
auf Anfrage
28 09,40 15
auf Anfrage
28 09,50 15
auf Anfrage
28 09,60 15
auf Anfrage
28 09,70 15
auf Anfrage
28 09,80 15
auf Anfrage
28 09,90 15
auf Anfrage
28 10,00 15
auf Anfrage
28 10,10 18
auf Anfrage
28 10,20 18
auf Anfrage
28 10,30 18
auf Anfrage
28 10,40 18
auf Anfrage
28 10,50 18
auf Anfrage
28 10,60 18
auf Anfrage
28 10,70 18
auf Anfrage
28 10,80 18
auf Anfrage
28 10,90 18
auf Anfrage
28 11,00 18
auf Anfrage
28 11,10 18
auf Anfrage
28 11,20 18
auf Anfrage
28 11,30 18
auf Anfrage
