EH 22150 Seitendruckstücke glatt ohne Abdichtung

Artikelnummer: 10205674
Hersteller: Halder
Herstellerartikelnummer: 22150.0010

Artikel ist in 20 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

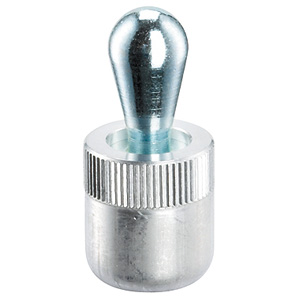

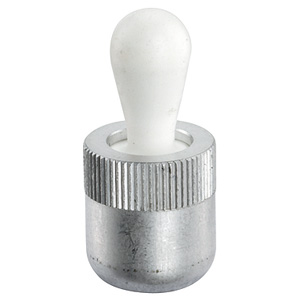

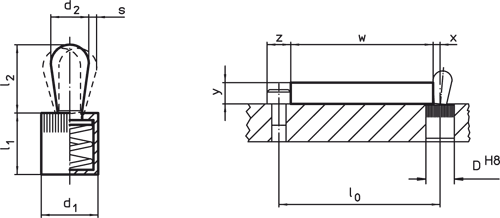

Werkstoff: Hülse: Aluminium, silber passiviert Stift: Stahl, einsatzgehärtet galvanisch verzinkt, Thermoplast POM, weiß Feder: Federstahldraht Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken. Montage durch Einpressen. Temperatureinsatzbereich: mit Stahlstift bis max. 250 °C; mit Kunststoffstift bis max. 80 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
