Produktnummer:
10184744
Herstellernummer:
000.8-42-2-L
Hersteller:
Ganter
Ganter 000.8-42-2-L ELESA STELLUNGSANZEIGER, PENDELSYSTEM
(Untersetzung):
2

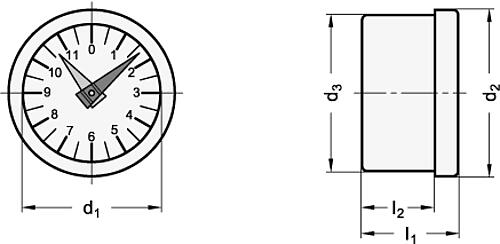

Außendurchmesser (d1):
42
Form:
L
Werkstoff:
PA
| Anzahl | Preis* |
|---|---|
| Bis 8 |
47,37 €
|
| Bis 12 |
42,63 €
|
| Bis 15 |
37,90 €
|
| Ab 16 |
34,90 €
|
Produktnummer:
10184744

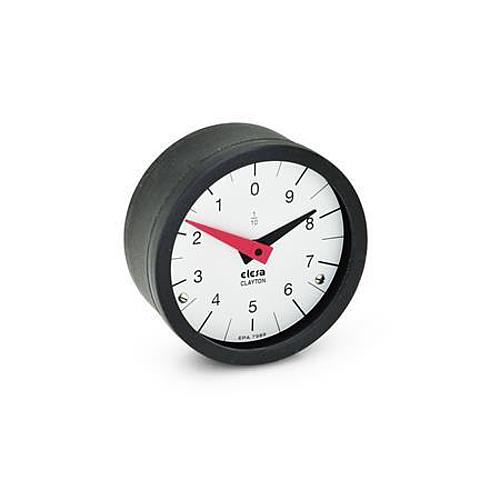

GN 000.8 Stellungsanzeiger
Beschreibung
Stellungsanzeiger GN 000.8 sind zum Einbau in verschiedene Bedienelemente vorgesehen.
Hervorstechende Merkmale dieser Stellungsanzeiger sind:
Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt;
damit sind die Stellungsanzeiger absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 67).
Das Pendelsystem ist kugelgelagert für eine präzise Anzeige, verwendbar auch bei bis 60° geneigten Spindeln.
Das Untersetzungsverhältnis gibt an, wieviele Spindelumdrehungen (langer, roter Zeiger) erforderlich sind für eine Umdrehung des kleineren, schwarzen Zeigers.
Ausführung:
• Gehäuse Kunststoff (Polyamid PA)
--glasfaserverstärkt
--schwarz, matt
• Sichtscheibe Kunststoff (Polyamid PA)
--glasklar, alterungsbeständig
--schlagfest
• Gehäuse / Sichtscheibe
--temperaturbeständig bis 100 °C
--öl- und lösungsmittelbeständig
(jedoch nicht alkoholbeständig)
• Zeiger Kunststoff
--langer Zeiger rot
--kurzer Zeiger schwarz
• Skala Aluminium
--matt eloxiert
--Teilstriche und Ziffern schwarz
• Pendelsystem kugelgelagert
• Schutzart IP 67
Form:
R Ziffern steigend bei
Rechtsdrehung
L Ziffern steigend bei
Linksdrehung
Auf Anfrage:
• Sonderskalen
• Glyzerinfüllung zur Dämpfung
Hervorstechende Merkmale dieser Stellungsanzeiger sind:
Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt;
damit sind die Stellungsanzeiger absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 67).
Das Pendelsystem ist kugelgelagert für eine präzise Anzeige, verwendbar auch bei bis 60° geneigten Spindeln.
Das Untersetzungsverhältnis gibt an, wieviele Spindelumdrehungen (langer, roter Zeiger) erforderlich sind für eine Umdrehung des kleineren, schwarzen Zeigers.
Ausführung:
• Gehäuse Kunststoff (Polyamid PA)
--glasfaserverstärkt
--schwarz, matt
• Sichtscheibe Kunststoff (Polyamid PA)
--glasklar, alterungsbeständig
--schlagfest
• Gehäuse / Sichtscheibe
--temperaturbeständig bis 100 °C
--öl- und lösungsmittelbeständig
(jedoch nicht alkoholbeständig)
• Zeiger Kunststoff
--langer Zeiger rot
--kurzer Zeiger schwarz
• Skala Aluminium
--matt eloxiert
--Teilstriche und Ziffern schwarz
• Pendelsystem kugelgelagert
• Schutzart IP 67
Form:
R Ziffern steigend bei
Rechtsdrehung
L Ziffern steigend bei
Linksdrehung
Auf Anfrage:
• Sonderskalen
• Glyzerinfüllung zur Dämpfung
Eigenschaften
| (Untersetzung): | 2 |
|---|---|
| Außendurchmesser (d1): | 42 |
| Form: | L |
| Werkstoff: | PA |
Dokumente
3
| Variante | (Untersetzung) | Außendurchmesser (d1) | Form | Werkstoff | Preis |
|---|---|---|---|---|---|
|
10184744 (000.8-42-2-L) |
2 | 42 | L | PA | ab 33,16 € |
|
10184745 (000.8-42-10-R) |
10 | 42 | R | PA | ab 33,16 € |
|
10184746 (000.8-42-10-L) |
10 | 42 | L | PA | ab 33,16 € |
|
10184747 (000.8-42-20-R) |
20 | 42 | R | PA | ab 33,16 € |
|
10184748 (000.8-42-20-L) |
20 | 42 | L | PA | ab 33,16 € |
|
10184749 (000.8-42-40-R) |
40 | 42 | R | PA | ab 33,16 € |
|
10184750 (000.8-42-40-L) |
40 | 42 | L | PA | ab 33,16 € |
|
10184751 (000.8-42-72-R) |
72 | 42 | R | PA | ab 33,16 € |
|
10184752 (000.8-42-72-L) |
72 | 42 | L | PA | ab 33,16 € |
|
10184753 (000.8-42-4-R) |
4 | 42 | R | PA | ab 33,16 € |
|
10184754 (000.8-42-4-L) |
4 | 42 | L | PA | ab 33,16 € |
|
10184755 (000.8-42-12-R) |
12 | 42 | R | PA | ab 33,16 € |
|
10184756 (000.8-42-12-L) |
12 | 42 | L | PA | ab 33,16 € |
|
10184757 (000.8-42-24-R) |
24 | 42 | R | PA | ab 33,16 € |
|
10184758 (000.8-42-24-L) |
24 | 42 | L | PA | ab 33,16 € |
|
10184759 (000.8-42-100-R) |
100 | 42 | R | PA | ab 33,16 € |
|
10184760 (000.8-42-100-L) |
100 | 42 | L | PA | ab 33,16 € |
|
10184761 (000.8-42-6-R) |
6 | 42 | R | PA | ab 33,16 € |
|
10184762 (000.8-42-6-L) |
6 | 42 | L | PA | ab 33,16 € |
|
10184763 (000.8-42-30-R) |
30 | 42 | R | PA | ab 33,16 € |
|
10184764 (000.8-42-30-L) |
30 | 42 | L | PA | ab 33,16 € |
|
10184765 (000.8-42-50-R) |
50 | 42 | R | PA | ab 33,16 € |
|
10184766 (000.8-42-50-L) |
50 | 42 | L | PA | ab 33,16 € |
|
10184767 (000.8-42-8-R) |
8 | 42 | R | PA | ab 33,16 € |
|
10184768 (000.8-42-8-L) |
8 | 42 | L | PA | ab 33,16 € |
|
10184769 (000.8-42-16-R) |
16 | 42 | R | PA | ab 33,16 € |
|
10184770 (000.8-42-16-L) |
16 | 42 | L | PA | ab 33,16 € |
|
10184771 (000.8-42-36-R) |
36 | 42 | R | PA | ab 33,16 € |
|
10184772 (000.8-42-36-L) |
36 | 42 | L | PA | ab 33,16 € |
|
10184773 (000.8-42-60-R) |
60 | 42 | R | PA | ab 33,16 € |
|
10184774 (000.8-42-2-R) |
2 | 42 | R | PA | ab 33,16 € |
|
10184775 (000.8-42-60-L) |
60 | 42 | L | PA | ab 33,16 € |
|
10184776 (000.8-60-60-L) |
60 | 60 | L | PA | ab 36,02 € |
|
10184777 (000.8-60-2-R) |
2 | 60 | R | PA | ab 36,02 € |
|
10184778 (000.8-60-2-L) |
2 | 60 | L | PA | ab 36,02 € |
|
10184779 (000.8-60-10-R) |
10 | 60 | R | PA | ab 36,02 € |
|
10184780 (000.8-60-10-L) |
10 | 60 | L | PA | ab 36,02 € |
|
10184781 (000.8-60-20-R) |
20 | 60 | R | PA | ab 36,02 € |
|
10184782 (000.8-60-20-L) |
20 | 60 | L | PA | ab 36,02 € |
|
10184783 (000.8-60-40-R) |
40 | 60 | R | PA | ab 36,02 € |
|
10184784 (000.8-60-40-L) |
40 | 60 | L | PA | ab 36,02 € |
|
10184785 (000.8-60-72-R) |
72 | 60 | R | PA | ab 36,02 € |
|
10184786 (000.8-60-72-L) |
72 | 60 | L | PA | ab 36,02 € |
|
10184787 (000.8-60-4-R) |
4 | 60 | R | PA | ab 36,02 € |
|
10184788 (000.8-60-4-L) |
4 | 60 | L | PA | ab 36,02 € |
|
10184789 (000.8-60-12-R) |
12 | 60 | R | PA | ab 36,02 € |
|
10184790 (000.8-60-12-L) |
12 | 60 | L | PA | ab 36,02 € |
|
10184791 (000.8-60-24-R) |
24 | 60 | R | PA | ab 36,02 € |
|
10184792 (000.8-60-24-L) |
24 | 60 | L | PA | ab 36,02 € |
|
10184793 (000.8-60-100-R) |
100 | 60 | R | PA | ab 36,02 € |
|
10184794 (000.8-60-100-L) |
100 | 60 | L | PA | ab 36,02 € |
|
10184795 (000.8-60-6-R) |
6 | 60 | R | PA | ab 36,02 € |
|
10184796 (000.8-60-6-L) |
6 | 60 | L | PA | ab 36,02 € |
|
10184797 (000.8-60-30-R) |
30 | 60 | R | PA | ab 36,02 € |
|
10184798 (000.8-60-30-L) |
30 | 60 | L | PA | ab 36,02 € |
|
10184799 (000.8-60-50-R) |
50 | 60 | R | PA | ab 36,02 € |
|
10184800 (000.8-60-50-L) |
50 | 60 | L | PA | ab 36,02 € |
|
10184801 (000.8-60-8-R) |
8 | 60 | R | PA | ab 36,02 € |
|
10184802 (000.8-60-8-L) |
8 | 60 | L | PA | ab 36,02 € |
|
10184803 (000.8-60-16-R) |
16 | 60 | R | PA | ab 36,02 € |
|
10184804 (000.8-60-16-L) |
16 | 60 | L | PA | ab 36,02 € |
|
10184805 (000.8-60-36-R) |
36 | 60 | R | PA | ab 36,02 € |
|
10184806 (000.8-60-36-L) |
36 | 60 | L | PA | ab 36,02 € |
|
10184807 (000.8-60-60-R) |
60 | 60 | R | PA | ab 36,02 € |
