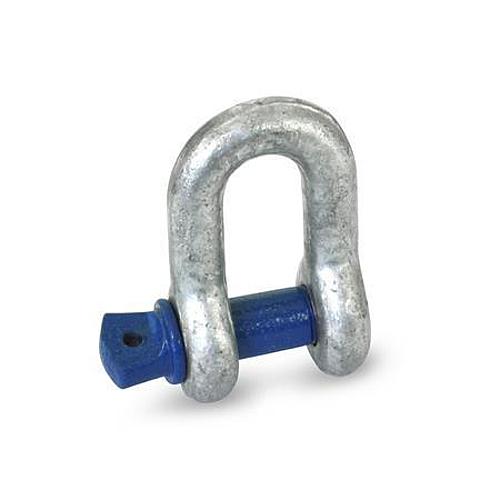

GN 584 Schäkel, gerade
Artikelnummer: 10213882
Hersteller: Ganter
Herstellerartikelnummer: 584-6-A
Artikel ist in 18 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 1,87 € |
| 201 | 1,68 € |
| 281 | 1,50 € |
| 361 | 1,31 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Hochfeste, gerade Schäkel 584 sind in Anlehnung an die US Federal Specification RR-C-271 hergestellt und zeichnen sich durch 6-fache Sicherheit aus. Die Mindestbruchkraft liegt daher mindestens um das 6-fache über dem Wert der Nenntragfähigkeit (WLL).
Die Nenngröße und die Nenntragfähigkeit (WLL) sind auf dem Schäkel eingeschmiedet, was die sichere Zuordnung des Anschlagmittels erleichtert. Generell darf die Nenntragfähigkeit nicht überschritten werden.

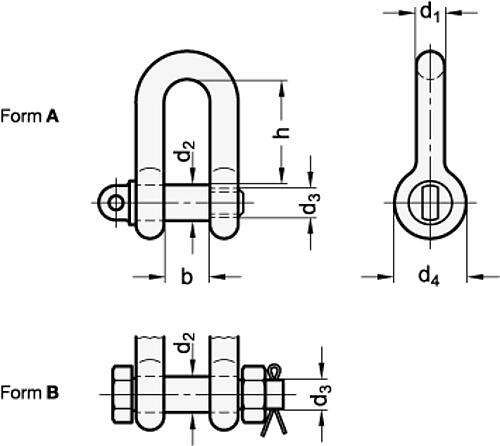

Die Ausführung mit Mutter und Splint (Form B) wird in der Regel für andauernde Verbindungen empfohlen. Die Bolzen können sich drehen und die Muttern sind gegen unbeabsichtigtes Lösen durch einen Splint gesichert. (ähnlich DIN 13889)
Ausführung:
Bügel
•Vergütungsstahl, gesenkgeschmiedet
•feuerverzinkt
Bolzen
•Vergütungsstahl, gesenkgeschmiedet
•galvanisch verzinkt, lackiert
Eigenschaften
| Form : | A |
| Durchmesser (d1) : | 6 |
Artikelvarianten
| Variante | Form | Durchmesser (d1) | Preis |
|---|---|---|---|
| A | 6 |
ab 1,31 €
|
|
| B | 6 |
ab 1,61 €
|
|
| A | 8 |
ab 1,53 €
|
|
| B | 8 |
ab 1,82 €
|
|
| A | 10 |
ab 2,10 €
|
|
| B | 10 |
ab 2,45 €
|
|
| A | 11 |
ab 2,35 €
|
|
| B | 11 |
ab 2,92 €
|
|
| A | 13 |
ab 3,12 €
|
|
| B | 13 |
ab 3,67 €
|
|
| A | 16 |
ab 5,92 €
|
|
| B | 16 |
ab 6,76 €
|
|
| A | 19 |
ab 8,95 €
|
|
| B | 19 |
ab 9,72 €
|
|
| A | 22 |
ab 13,66 €
|
|
| B | 22 |
ab 15,02 €
|
|
| A | 25 |
ab 19,08 €
|
|
| B | 25 |
ab 20,36 €
|
