Produktnummer:
10192428
Herstellernummer:
743.7-14-R1/2-A
Hersteller:
Ganter

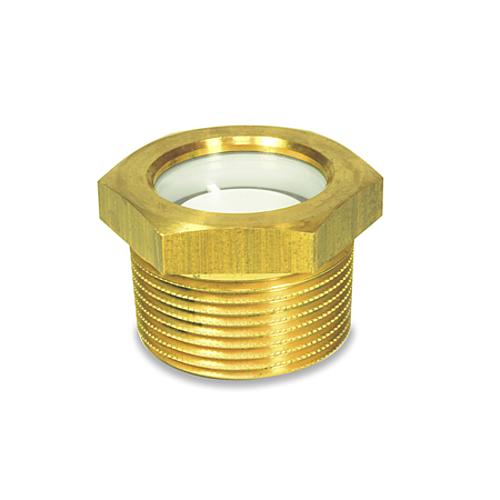

Ganter 743.7-14-R1/2-A MESSING ÖLSCHAUGLAS MIT KONISCHEM GEWINDE
Form:
A
Gewinde (d2):
R 1/2
Schauöffnung (d1):
14
Werkstoff:
MS
| Anzahl | Preis* |
|---|---|
| Bis 59 |
7,64 €
|
| Bis 83 |
6,94 €
|
| Bis 107 |
6,24 €
|
| Ab 108 |
5,54 €
|
Produktnummer:
10192428
GN 743.7 Ölschaugläser
Beschreibung

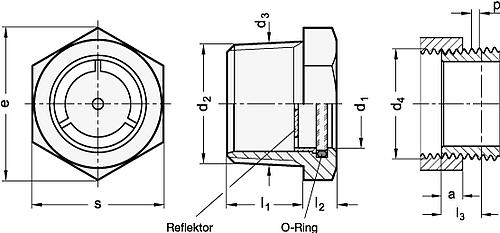

Das keglige Gewinde der Ölschaugläser GN 743.7 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp.
Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgerauht“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.
Form A: mit Reflektor
Form B: ohne Reflektor
Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgerauht“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.
Form A: mit Reflektor
Form B: ohne Reflektor
Eigenschaften
| Form: | A |
|---|---|
| Gewinde (d2): | R 1/2 |
| Schauöffnung (d1): | 14 |
| Werkstoff: | MS |
Dokumente
1
| Variante | Form | Werkstoff | Schauöffnung (d1) | Gewinde (d2) | Preis |
|---|---|---|---|---|---|
|
10192431 (743.7-11-R3/8-B) |
B | MS | 11 | R 3/8 | ab 5,93 € |
|
10192436 (743.7-11-R3/8-A) |
A | MS | 11 | R 3/8 | ab 5,93 € |
|
10192441 (743.7-14-1/2NPT-A) |
A | MS | 14 | 1/2 NPT | ab 6,23 € |
|
10192442 (743.7-14-1/2NPT-B) |
B | MS | 14 | 1/2 NPT | ab 6,23 € |
|
10192439 (743.7-11-3/8NPT-A) |
A | MS | 11 | 3/8 NPT | ab 6,91 € |
|
10192440 (743.7-11-3/8NPT-B) |
B | MS | 11 | 3/8 NPT | ab 6,91 € |
|
10192428 (743.7-14-R1/2-A) |
A | MS | 14 | R 1/2 | ab 7,64 € |
|
10192432 (743.7-14-R1/2-B) |
B | MS | 14 | R 1/2 | ab 7,64 € |
|
10192443 (743.7-18-3/4NPT-A) |
A | MS | 18 | 3/4 NPT | ab 7,90 € |
|
10192444 (743.7-18-3/4NPT-B) |
B | MS | 18 | 3/4 NPT | ab 7,90 € |
|
10192429 (743.7-18-R3/4-A) |
A | MS | 18 | R 3/4 | ab 8,79 € |
|
10192433 (743.7-18-R3/4-B) |
B | MS | 18 | R 3/4 | ab 8,79 € |
|
10192445 (743.7-24-1NPT-A) |
A | MS | 24 | 1 NPT | ab 11,97 € |
|
10192446 (743.7-24-1NPT-B) |
B | MS | 24 | 1 NPT | ab 11,97 € |
|
10192430 (743.7-24-R1-A) |
A | MS | 24 | R 1 | ab 13,01 € |
|
10192434 (743.7-24-R1-B) |
B | MS | 24 | R 1 | ab 13,01 € |
|
10192438 (743.7-32-11/4NPT-B) |
B | MS | 32 | 1 1/4 NPT | ab 16,78 € |
|
10192447 (743.7-32-11/4NPT-A) |
A | MS | 32 | 1 1/4 NPT | ab 16,78 € |
|
10192435 (743.7-32-R11/4-A) |
A | MS | 32 | R 1 1/4 | ab 20,86 € |
|
10192437 (743.7-32-R11/4-B) |
B | MS | 32 | R 1 1/4 | ab 20,86 € |
