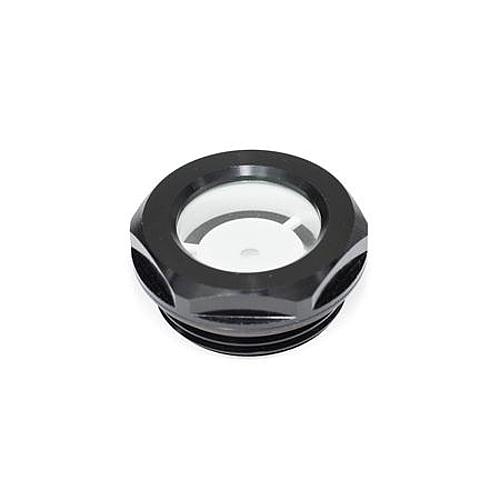

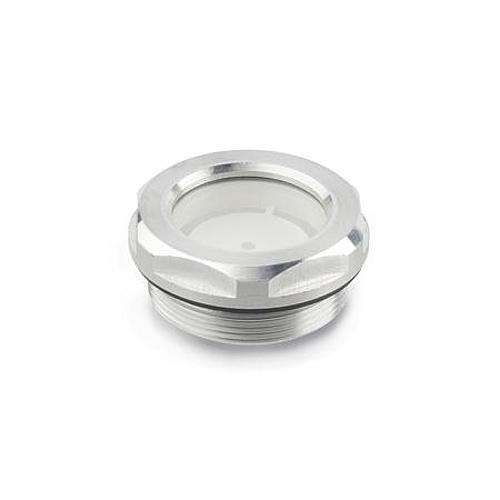

GN 743 Ölschaugläser, Aluminium / Floatglas

Artikelnummer: 10192320
Hersteller: Ganter
Herstellerartikelnummer: 743-11-G3/8-B

Artikel ist in 120 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 4,73 €
81 4,26 €
113 3,80 €
145 3,50 €
4,73 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

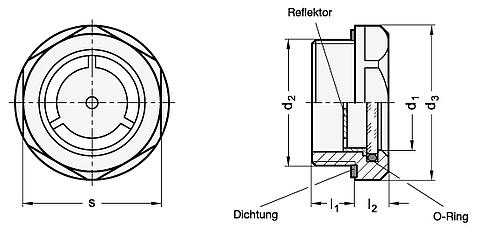

Die sehr stabil dimensionierte, kratzfeste Naturglasscheibe der Ölschaugläser GN 743 ist über einen O-Ring am Scheiben-

umfang abgedichtet, dadurch ist die Dichtheit unabhängig von einer axialen Anpresskraft.

Der Außen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.

Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

Ölschaugläser GN 743 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.

Montagehinweis:

Bei Wandstärken unter 4 mm Befestigungsmuter GN 543.1 verwenden.

Eigenschaften

Form : B
Gewinde (d2) : G 3/8
Werkstoff : AL
Gewinde (d2_1) : -
Schauöffnung (d1) : 11


Artikelvarianten

Variante Form Gewinde (d2) Werkstoff Gewinde (d2_1) Schauöffnung (d1) Preis
B G 3/8 AL - 11
ab 3,50 €
A - AL M 16 x 1,5 11
ab 3,50 €
B - AL M 16 x 1,5 11
ab 3,50 €
A G 1/2 AL - 14
ab 3,39 €
B G 1/2 AL - 14
ab 3,39 €
A - AL M 20 x 1,5 14
ab 3,39 €
B - AL M 20 x 1,5 14
ab 3,39 €
A G 3/4 AL - 18
ab 4,61 €
B G 3/4 AL - 18
ab 4,61 €
A - AL M 26 x 1,5 18
ab 4,61 €
B - AL M 26 x 1,5 18
ab 4,61 €
A G 3/8 AL - 11
ab 3,50 €
A - AL M 27 x 1,5 18
ab 4,61 €
B G 11/2 AL - 32
ab 10,34 €
B - AL M 27 x 1,5 18
ab 4,61 €
A G 1 AL - 24
ab 5,55 €
B G 1 AL - 24
ab 5,55 €
A - AL M 33 x 1,5 24
ab 5,55 €
B - AL M 33 x 1,5 24
ab 5,55 €
A G 11/4 AL - 32
ab 6,30 €
B G 11/4 AL - 32
ab 6,30 €
A - AL M 40 x 1,5 32
ab 6,30 €
B - AL M 40 x 1,5 32
ab 6,30 €
A - AL M 42 x 1,5 32
ab 6,30 €
B - AL M 42 x 1,5 32
ab 6,30 €
A G 11/2 AL - 32
ab 10,34 €
B G 3/8 AL - 11
ab 4,31 €
A - AL M 16 x 1,5 11
ab 4,31 €
B - AL M 16 x 1,5 11
ab 4,31 €
A G 1/2 AL - 14
ab 4,32 €
B G 1/2 AL - 14
ab 4,32 €
A - AL M 20 x 1,5 14
ab 4,32 €
B - AL M 20 x 1,5 14
ab 4,32 €
A G 3/4 AL - 18
ab 5,71 €
B G 3/4 AL - 18
ab 5,71 €
A - AL M 26 x 1,5 18
ab 5,71 €
B - AL M 26 x 1,5 18
ab 5,71 €
A G 3/8 AL - 11
ab 4,31 €
A - AL M 27 x 1,5 18
ab 5,71 €
B G 11/2 AL - 32
ab 12,41 €
B - AL M 27 x 1,5 18
ab 5,71 €
A G 1 AL - 24
ab 7,03 €
B G 1 AL - 24
ab 6,93 €
A - AL M 33 x 1,5 24
ab 6,93 €
B - AL M 33 x 1,5 24
ab 6,93 €
A G 11/4 AL - 32
ab 7,99 €
B G 11/4 AL - 32
ab 7,99 €
A - AL M 40 x 1,5 32
ab 7,99 €
B - AL M 40 x 1,5 32
ab 7,99 €
A - AL M 42 x 1,5 32
ab 7,99 €
B - AL M 42 x 1,5 32
ab 7,99 €
A G 11/2 AL - 32
ab 12,41 €
A G 1/4 AL - 7
ab 5,79 €
B, ohne Reflektor, blank - - - -
ab 5,79 €
A, mit Reflektor, blank - - - -
ab 5,79 €
B, ohne Reflektor, blank - - - -
ab 5,79 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 13,67 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 6,39 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 6,39 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 6,39 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 6,39 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 5,15 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 5,15 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 5,15 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 5,15 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 5,24 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 5,24 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 5,24 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 5,24 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 6,72 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 6,72 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 6,72 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 6,72 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 6,72 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 6,72 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 8,06 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 8,06 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 8,06 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 8,06 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 9,25 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 9,25 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 9,25 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 9,25 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 9,25 €
BS, ohne Reflektor, schwarz eloxiert - - - -
ab 9,25 €
AS, mit Reflektor, schwarz eloxiert - - - -
ab 13,67 €
BS, ohne Reflektor, schwarz eloxiert - - - -
auf Anfrage
AS, mit Reflektor, schwarz eloxiert - - - -
auf Anfrage
BS, ohne Reflektor, schwarz eloxiert - - - -
auf Anfrage
AS, mit Reflektor, schwarz eloxiert - - - -
auf Anfrage
BS, ohne Reflektor, schwarz eloxiert - - - -
auf Anfrage
AS, mit Reflektor, schwarz eloxiert - - - -
auf Anfrage
BS, ohne Reflektor, schwarz eloxiert - - - -
auf Anfrage
AS, mit Reflektor, schwarz eloxiert - - - -
auf Anfrage
BS, ohne Reflektor, schwarz eloxiert - - - -
auf Anfrage
AS, mit Reflektor, schwarz eloxiert - - - -
auf Anfrage
BS, ohne Reflektor, schwarz eloxiert - - - -
auf Anfrage
AS, mit Reflektor, schwarz eloxiert - - - -
auf Anfrage
BS, ohne Reflektor, schwarz eloxiert - - - -
auf Anfrage
AS, mit Reflektor, schwarz eloxiert - - - -
auf Anfrage

Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder klicken Sie hier, um weitere 100 Varianten zu laden.
