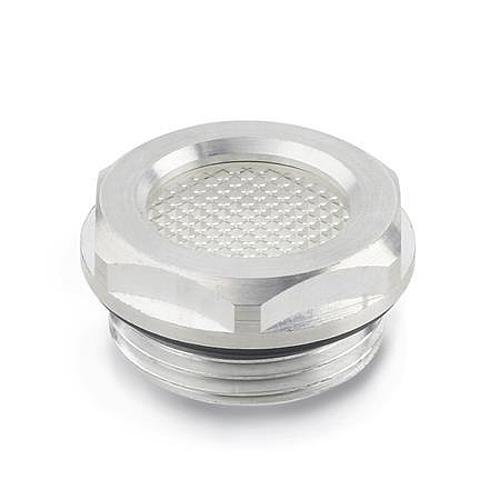

GN 744 Ölschaugläser, Aluminium / Kunststoff
Artikelnummer: 10192448
Hersteller: Ganter
Herstellerartikelnummer: 744-14-M20X1,5-A
Artikel ist in 27 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 4,37 € |
| 88 | 3,94 € |
| 123 | 3,51 € |
| 158 | 3,24 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Prismatic-Ölschaugläser GN 744 benutzen den sogenannten Prismeneffekt eines ,,Katzenauges", um eine von Ölfarbe bzw. Ölviskosität unabhängige, eindeutige Anzeige des Ölstands zu geben. Der Vorteil dieses Effektes ist besonders offensichtlich bei totaler Unter- oder Überfüllung und zur Kontrolle bei schlechten Lichtverhältnissen.
Der Dichtring ist im Aluminium-Körper in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Ölschaugläser GN 744 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Druckbelastbarkeit bei Über- und Unterdruck liegen vor.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 543.1 verwenden.

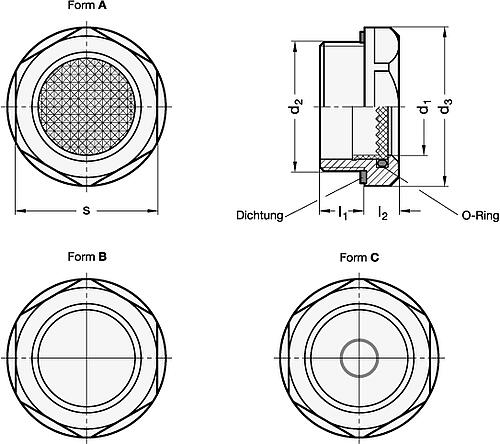

Eigenschaften
| Form : | - |
| Gewinde (d2) : | - |
| Werkstoff : | AL |
| Gewinde (d2_1) : | M 20 x 1,5 |
| Schauöffnung (d1) : | 14 |
Artikelvarianten
| Variante | Form | Gewinde (d2) | Werkstoff | Gewinde (d2_1) | Schauöffnung (d1) | Preis |
|---|---|---|---|---|---|---|
| - | - | AL | M 20 x 1,5 | 14 |
ab 3,24 €
|
|
| - | G 3/4 | AL | - | 18 |
ab 4,87 €
|
|
| - | G 1/2 | AL | - | 14 |
ab 3,24 €
|
|
| - | - | AL | M 26 x 1,5 | 18 |
ab 4,87 €
|
|
| - | - | AL | M 33 x 1,5 | 24 |
ab 4,92 €
|
|
| - | - | AL | M 27 x 1,5 | 18 |
ab 4,87 €
|
|
| - | G 1 | AL | - | 24 |
ab 4,92 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 3,01 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 2,99 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 3,30 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 2,99 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 3,30 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 3,13 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 3,44 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 3,13 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 3,44 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 3,01 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 4,76 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 5,16 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 5,12 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 4,76 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 5,12 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 4,76 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 5,12 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 4,80 €
|
|
| C, mit rotem Markierungsring (nur d°°1°° = 11/14/18/24) | - | - | - | - |
ab 5,16 €
|
|
| B, ohne Reflektor (alle Grö�en) | - | - | - | - |
ab 4,80 €
|
