Produktnummer:
10193192
Herstellernummer:
749-G1/8-B
Hersteller:
Ganter
Ganter 749-G1/8-B VERSCHLUSSSCHRAUBE, VITON DICHTUNG
Bohrungsdurchmesser (d2):
14
Form:
B
Gewinde (d1):
G 1/8
Gewinde (d1_1):
-
Werkstoff:
ST
| Anzahl | Preis* |
|---|---|
| Bis 423 |
0,99 €
|
| Bis 592 |
0,89 €
|
| Bis 762 |
0,79 €
|
| Ab 763 |
0,69 €
|
Produktnummer:
10193192
GN 749 Verschlussschrauben
Beschreibung

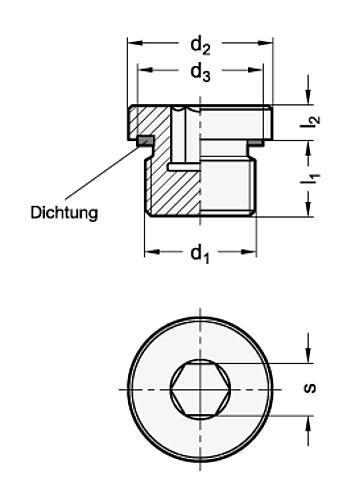

Die Abmessungen der Verschlussschrauben GN 749 entsprechen weitgehend DIN 908, abweichend von der DIN-Ausführung haben sie jedoch eine elastische Dichtung (Gummi). Diese ist in einem radialen und planseitigen Einstich eingebettet, dadurch ist der Dichtring nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Die Angaben über den zulässigen Betriebsdruck sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender geprüft werden.
Die Angaben über den zulässigen Betriebsdruck sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender geprüft werden.
Eigenschaften
| Bohrungsdurchmesser (d2): | 14 |
|---|---|
| Form: | B |
| Gewinde (d1): | G 1/8 |
| Gewinde (d1_1): | - |
| Werkstoff: | ST |
Dokumente
1
| Variante | Form | Werkstoff | Bohrungsdurchmesser (d2) | Gewinde (d1_1) | Gewinde (d1) | Preis |
|---|---|---|---|---|---|---|
|
10193193 (749-M10X1-A) |
A | ST | 14 | M 10 x 1 | - | ab 0,72 € |
|
10193213 (749-G1/8-A) |
A | ST | 14 | - | G 1/8 | ab 0,72 € |
|
10193231 (749-M8X1-A) |
A | ST | 12 | M 8 x 1 | - | ab 0,88 € |
|
10193195 (749-M12X1,5-A) |
A | ST | 17 | M 12 x 1,5 | - | ab 0,96 € |
|
10193192 (749-G1/8-B) |
B | ST | 14 | - | G 1/8 | ab 0,99 € |
|
10193197 (749-G1/4-A) |
A | ST | 19 | - | G 1/4 | ab 1,08 € |
|
10193194 (749-M10X1-B) |
B | ST | 14 | M 10 x 1 | - | ab 1,09 € |
|
10193199 (749-M14X1,5-A) |
A | ST | 19 | M 14 x 1,5 | - | ab 1,12 € |
|
10193232 (749-M8X1-B) |
B | ST | 12 | M 8 x 1 | - | ab 1,22 € |
|
10193196 (749-M12X1,5-B) |
B | ST | 17 | M 12 x 1,5 | - | ab 1,32 € |
|
10193201 (749-G3/8-A) |
A | ST | 22 | - | G 3/8 | ab 1,36 € |
|
10193203 (749-M16X1,5-A) |
A | ST | 22 | M 16 x 1,5 | - | ab 1,36 € |
|
10193198 (749-G1/4-B) |
B | ST | 19 | - | G 1/4 | ab 1,47 € |
|
10193200 (749-M14X1,5-B) |
B | ST | 19 | M 14 x 1,5 | - | ab 1,49 € |
|
10193205 (749-M18X1,5-A) |
A | ST | 24 | M 18 x 1,5 | - | ab 1,54 € |
|
10193202 (749-G3/8-B) |
B | ST | 22 | - | G 3/8 | ab 1,74 € |
|
10193204 (749-M16X1,5-B) |
B | ST | 22 | M 16 x 1,5 | - | ab 1,84 € |
|
10193206 (749-M18X1,5-B) |
B | ST | 24 | M 18 x 1,5 | - | ab 2,03 € |
|
10193207 (749-G1/2-A) |
A | ST | 27 | - | G 1/2 | ab 2,03 € |
|
10193209 (749-M22X1,5-A) |
A | ST | 27 | M 22 x 1,5 | - | ab 2,07 € |
|
10193233 (749-M20X1,5-A) |
A | ST | 26 | M 20 x 1,5 | - | ab 2,14 € |
|
10193210 (749-M22X1,5-B) |
B | ST | 27 | M 22 x 1,5 | - | ab 2,60 € |
|
10193208 (749-G1/2-B) |
B | ST | 27 | - | G 1/2 | ab 2,61 € |
|
10193234 (749-M20X1,5-B) |
B | ST | 26 | M 20 x 1,5 | - | ab 2,83 € |
|
10193211 (749-M26X1,5-A) |
A | ST | 32 | M 26 x 1,5 | - | ab 3,08 € |
|
10193217 (749-M27X2-A) |
A | ST | 32 | M 27 x 2 | - | ab 3,08 € |
|
10193214 (749-G3/4-A) |
A | ST | 32 | - | G 3/4 | ab 3,23 € |
|
10193235 (749-M24X1,5-A) |
A | ST | 30 | M 24 x 1,5 | - | ab 3,44 € |
|
10193212 (749-M26X1,5-B) |
B | ST | 32 | M 26 x 1,5 | - | ab 3,88 € |
|
10193216 (749-G3/4-B) |
B | ST | 32 | - | G 3/4 | ab 3,92 € |
|
10193218 (749-M27X2-B) |
B | ST | 32 | M 27 x 2 | - | ab 3,92 € |
|
10193236 (749-M24X1,5-B) |
B | ST | 30 | M 24 x 1,5 | - | ab 4,15 € |
|
10193219 (749-G1-A) |
A | ST | 40 | - | G 1 | ab 4,97 € |
|
10193221 (749-M33X2-A) |
A | ST | 40 | M 33 x 2 | - | ab 5,28 € |
|
10193222 (749-M33X2-B) |
B | ST | 40 | M 33 x 2 | - | ab 6,22 € |
|
10193237 (749-M30X1,5-A) |
A | ST | 37 | M 30 x 1,5 | - | ab 6,22 € |
|
10193220 (749-G1-B) |
B | ST | 40 | - | G 1 | ab 6,32 € |
|
10193215 (749-M30X1,5-B) |
B | ST | 37 | M 30 x 1,5 | - | ab 7,68 € |
|
10193223 (749-G11/4-A) |
A | ST | 50 | - | G 11/4 | ab 8,65 € |
|
10193225 (749-M42X2-A) |
A | ST | 50 | M 42 x 2 | - | ab 9,85 € |
|
10193224 (749-G11/4-B) |
B | ST | 50 | - | G 11/4 | ab 10,87 € |
|
10193226 (749-M42X2-B) |
B | ST | 50 | M 42 x 2 | - | ab 11,46 € |
|
10193229 (749-M48X2-A) |
A | ST | 55 | M 48 x 2 | - | ab 12,21 € |
|
10193227 (749-G11/2-A) |
A | ST | 55 | - | G 11/2 | ab 13,71 € |
|
10193230 (749-M48X2-B) |
B | ST | 55 | M 48 x 2 | - | ab 15,83 € |
|
10193228 (749-G11/2-B) |
B | ST | 55 | - | G 11/2 | ab 15,85 € |
