Produktnummer:
10297663
Herstellernummer:
817.7-12-15-D-BS0,4
Hersteller:
Ganter

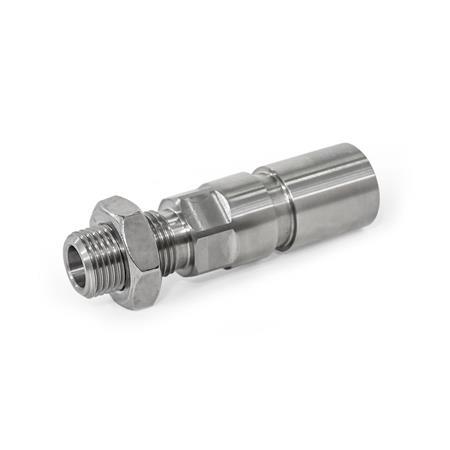

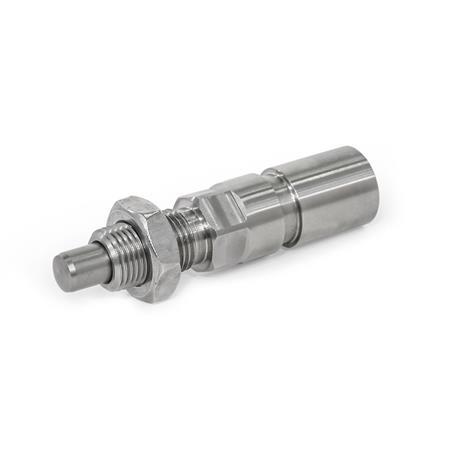

Ganter 817.7-12-15-D-BS0,4 Rastbolzen, Edelstahl, pneumatisch
Bolzendurchmesser (d1):
12

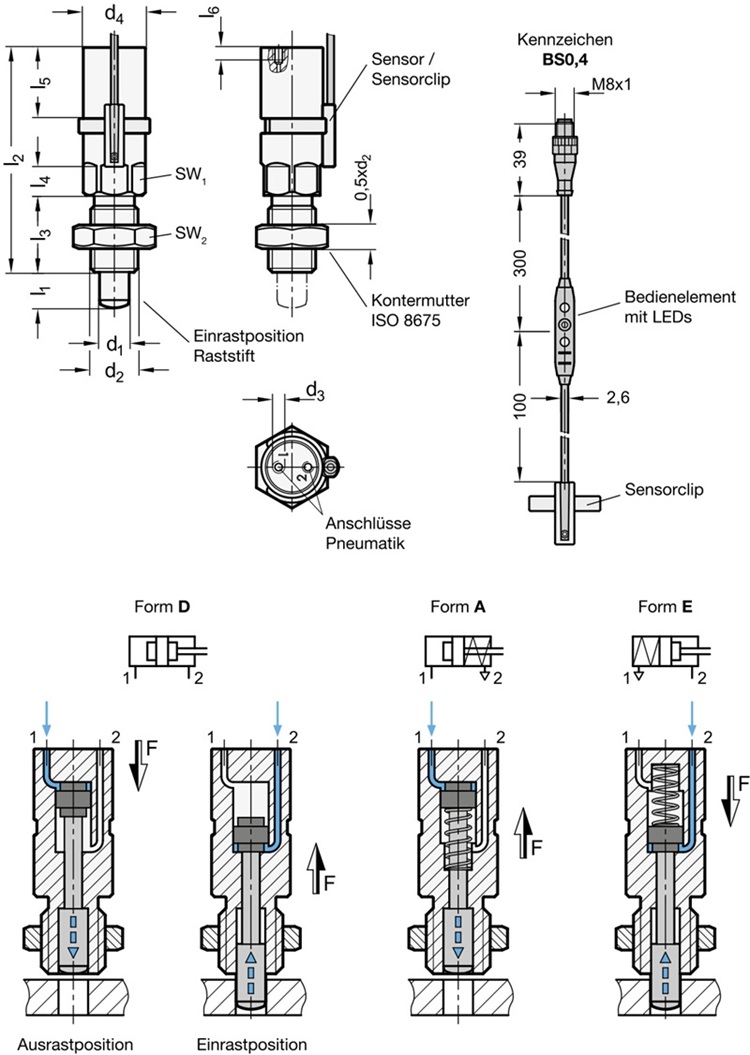

Form (Form1):
D - pneumatisch doppelwirkend, ein- / ausrastend
Kennzeichen:
BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m
Rastweg (l1):
15
Produktanfrage
GN 817.7 Rastbolzen, Edelstahl, pneumatisch betätigt
Beschreibung
Hinweis
Rastbolzen GN 817.7 mit pneumatischer Betätigung können einfach und sicher in automatisierte Abläufe eingebunden werden und lassen sich auch an Stellen platzieren, an denen eine Handbetätigung des Rastbolzens nicht möglich ist. Durch die verwendeten Werkstoffe können die Rastbolzen auch in aggressiven Umgebungen eingesetzt werden.

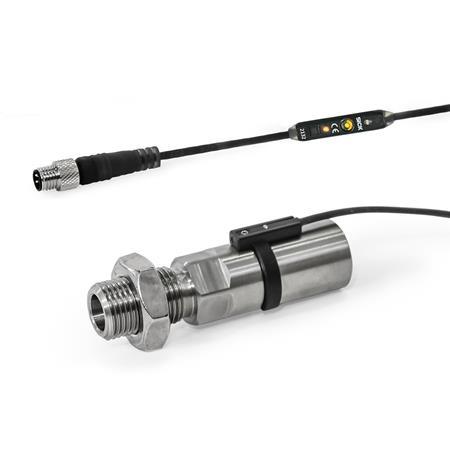

Die Raststiftposition kann über einen integrierten Magnet elektronisch mittels Sensor abgefragt werden. Die Endlagen (Ein- und Ausrastposition) werden über das Bedienelement am Sensorkabel eingelernt. Sie liefern jeweils ein High-Signal, welches an der jeweiligen LED angezeigt wird und z. B. durch eine Maschinensteuerung verarbeitet werden kann.
Die Sensorelektronik ist zusätzlich per IO-Link ansprechbar und bietet die Möglichkeit, die Schaltpunkte festzulegen, auszulesen, sowie die Teach-Taste am Bedienelement zu sperren. Um Störungen zu vermeiden, sollten keine fremden Magnetfelder auf den Rastbolzen einwirken. Die Pneumatik-Rastbolzen werden mit einer Sechskantmutter geliefert. Beim Kennzeichen BS0,4 liegen zusätzlich Sensor, Sensorclip und Innensechskantschlüssel lose bei.
Ausführung
Führung / Raststift
Edelstahl 1.4305
Raststift randschichtgehärtet
________________________________________
Stangendichtung
Polyurethan (PUR)
________________________________________
Kolbendichtung / O-Ring
Acrylnitril-Butadien-Kautschuk (NBR)
________________________________________
Magnet
Neodym, Eisen, Bor (NdFeB)
________________________________________
Sensor
• Gehäuse
Kunststoff, Polyamid (PA), schwarz
• Kabel und Stecker
Außenmantel
Kunststoff, Polyurethan (PUR), schwarz
________________________________________
Sensorclip
Kunststoff, Polyacetal (POM), schwarz
________________________________________
Sechskantmutter ISO 8675
Edelstahl A2
________________________________________
RoHS
Rastbolzen GN 817.7 mit pneumatischer Betätigung können einfach und sicher in automatisierte Abläufe eingebunden werden und lassen sich auch an Stellen platzieren, an denen eine Handbetätigung des Rastbolzens nicht möglich ist. Durch die verwendeten Werkstoffe können die Rastbolzen auch in aggressiven Umgebungen eingesetzt werden.
Die Raststiftposition kann über einen integrierten Magnet elektronisch mittels Sensor abgefragt werden. Die Endlagen (Ein- und Ausrastposition) werden über das Bedienelement am Sensorkabel eingelernt. Sie liefern jeweils ein High-Signal, welches an der jeweiligen LED angezeigt wird und z. B. durch eine Maschinensteuerung verarbeitet werden kann.
Die Sensorelektronik ist zusätzlich per IO-Link ansprechbar und bietet die Möglichkeit, die Schaltpunkte festzulegen, auszulesen, sowie die Teach-Taste am Bedienelement zu sperren. Um Störungen zu vermeiden, sollten keine fremden Magnetfelder auf den Rastbolzen einwirken. Die Pneumatik-Rastbolzen werden mit einer Sechskantmutter geliefert. Beim Kennzeichen BS0,4 liegen zusätzlich Sensor, Sensorclip und Innensechskantschlüssel lose bei.
Ausführung
Führung / Raststift
Edelstahl 1.4305
Raststift randschichtgehärtet
________________________________________
Stangendichtung
Polyurethan (PUR)
________________________________________
Kolbendichtung / O-Ring
Acrylnitril-Butadien-Kautschuk (NBR)
________________________________________
Magnet
Neodym, Eisen, Bor (NdFeB)
________________________________________
Sensor
• Gehäuse
Kunststoff, Polyamid (PA), schwarz
• Kabel und Stecker
Außenmantel
Kunststoff, Polyurethan (PUR), schwarz
________________________________________
Sensorclip
Kunststoff, Polyacetal (POM), schwarz
________________________________________
Sechskantmutter ISO 8675
Edelstahl A2
________________________________________
RoHS
Eigenschaften
| Bolzendurchmesser (d1): | 12 |
|---|---|
| Form (Form1): | D - pneumatisch doppelwirkend, ein- / ausrastend |
| Kennzeichen: | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m |
| Rastweg (l1): | 15 |
Dokumente
8
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Bolzendurchmesser (d1) | Rastweg (l1) | Form (Form1) | Kennzeichen | Preis |
|---|---|---|---|---|---|
|
10297663 (817.7-12-15-D-BS0,4) |
12 | 15 | D - pneumatisch doppelwirkend, ein- / ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325126 (817.7-6-9-A-BS0,4) |
6 | 9 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325127 (817.7-6-9-A-OP) |
6 | 9 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325128 (817.7-6-9-D-BS0,4) |
6 | 9 | D - pneumatisch doppelwirkend, ein- / ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325129 (817.7-6-9-D-OP) |
6 | 9 | D - pneumatisch doppelwirkend, ein- / ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325130 (817.7-6-9-E-BS0,4) |
6 | 9 | E - pneumatisch einfachwirkend, per Federkraft einrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325131 (817.7-6-9-E-OP) |
6 | 9 | E - pneumatisch einfachwirkend, per Federkraft einrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325132 (817.7-8-12-A-BS0,4) |
8 | 12 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325133 (817.7-8-12-A-OP) |
8 | 12 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325134 (817.7-8-12-D-BS0,4) |
8 | 12 | D - pneumatisch doppelwirkend, ein- / ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325135 (817.7-8-12-D-OP) |
8 | 12 | D - pneumatisch doppelwirkend, ein- / ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325136 (817.7-8-12-E-BS0,4) |
8 | 12 | E - pneumatisch einfachwirkend, per Federkraft einrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325137 (817.7-8-12-E-OP) |
8 | 12 | E - pneumatisch einfachwirkend, per Federkraft einrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325138 (817.7-10-12-A-BS0,4) |
10 | 12 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325139 (817.7-10-12-A-OP) |
10 | 12 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325140 (817.7-10-12-D-BS0,4) |
10 | 12 | D - pneumatisch doppelwirkend, ein- / ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325141 (817.7-10-12-D-OP) |
10 | 12 | D - pneumatisch doppelwirkend, ein- / ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325142 (817.7-10-12-E-BS0,4) |
10 | 12 | E - pneumatisch einfachwirkend, per Federkraft einrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325143 (817.7-10-12-E-OP) |
10 | 12 | E - pneumatisch einfachwirkend, per Federkraft einrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325144 (817.7-12-15-A-BS0,4) |
12 | 15 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325145 (817.7-12-15-A-OP) |
12 | 15 | A - pneumatisch einfachwirkend, per Federkraft ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325146 (817.7-12-15-D-OP) |
12 | 15 | D - pneumatisch doppelwirkend, ein- / ausrastend | OP - ohne Positionsabfrage | Auf Anfrage |
|
10325147 (817.7-12-15-E-BS0,4) |
12 | 15 | E - pneumatisch einfachwirkend, per Federkraft einrastend | BS0,4 - beidseitige Positionsabfrage, mit Stecker, Kabel 0,4 m | Auf Anfrage |
|
10325148 (817.7-12-15-E-OP) |
12 | 15 | E - pneumatisch einfachwirkend, per Federkraft einrastend | OP - ohne Positionsabfrage | Auf Anfrage |
