GN 900.3 Verbindungssätze X Z
Artikelnummer: 10184532
Hersteller: Ganter
Herstellerartikelnummer: 900.3-50-50-P
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 104,37 € |
| 5 | 93,93 € |
| 6 | 83,50 € |
| 8 | 81,18 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

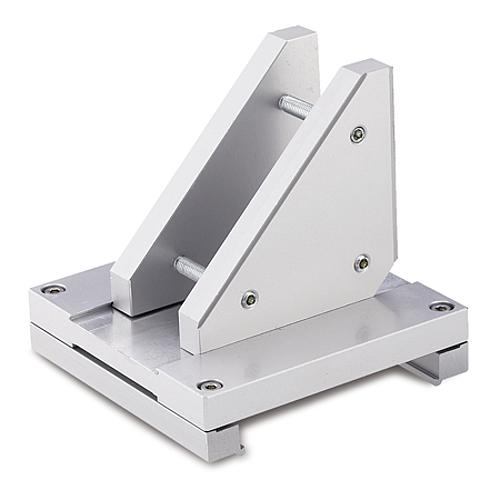

Mit Verbindungssätzen GN 900.3 werden zwei Verstellschlitten GN 900 so miteinander verbunden, dass eine X-Z Achsenkonfiguration entsteht.
Die Montage erfolgt dabei über zwei Verbindungsplatten so, dass keinerlei Befestigungsbohrungen in den Schlitten selbst erforderlich sind. Gleichzeitig kann der gesamte Verstellschlitten der Z-Achse in einem begrenzten Bereich (senkrecht zur Z-Achse) verschoben werden.

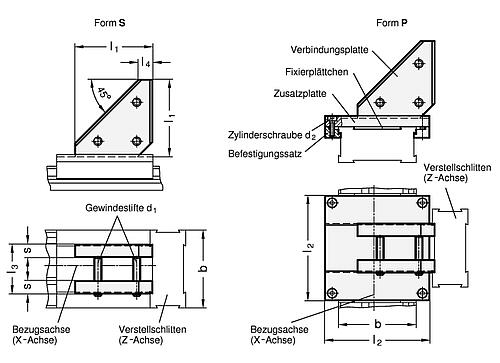

Bei der Schlittenanordnung der Z-Achse parallel zur Bezugsachse (Form P) wird eine Zusatzplatte (einschließlich Befestigungssatz, Fixierplättchen und Zylinderschrauben) benötigt. Diese ist komplett im Lieferumfang enthalten.
Das Fixierplättchen dient der 90° Ausrichtung der Z-Achse und Justierung der Zusatzplatte (Form P).
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
Eigenschaften
| Form : | P |
| Länge (l1) : | 50 |
| Breite (b) : | 50 |
Artikelvarianten
| Variante | Form | Länge (l1) | Breite (b) | Preis |
|---|---|---|---|---|
| P | 50 | 50 |
ab 81,18 €
|
|
| P | 30 | 30 |
ab 81,18 €
|
|
| S | 50 | 50 |
ab 39,42 €
|
|
| S | 80 | 80 |
ab 52,15 €
|
|
| P | 120 | 120 |
ab 158,16 €
|
|
| S | 120 | 120 |
ab 77,48 €
|
|
| P | 80 | 80 |
ab 104,88 €
|
|
| S | 30 | 30 |
ab 39,42 €
|
