Produktnummer:
10001264
Herstellernummer:
LS2-088-110-200-EPDM-V2A
Hersteller:
LE70032-Leschhorn

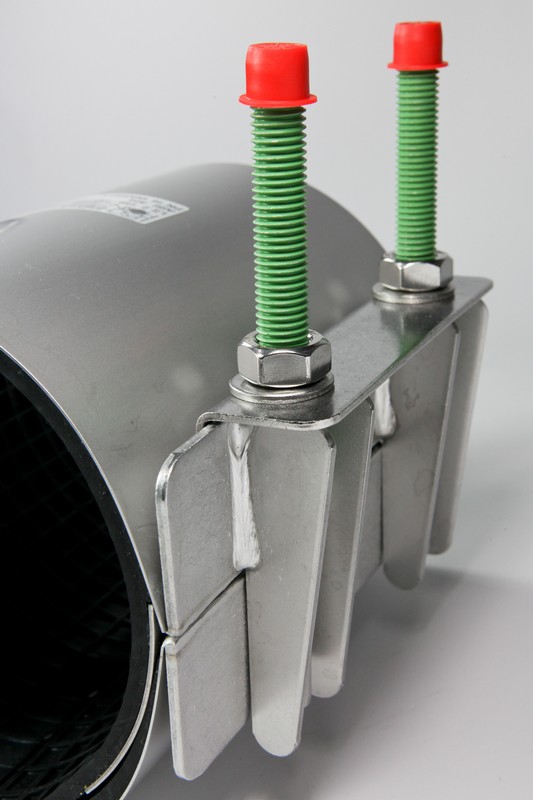

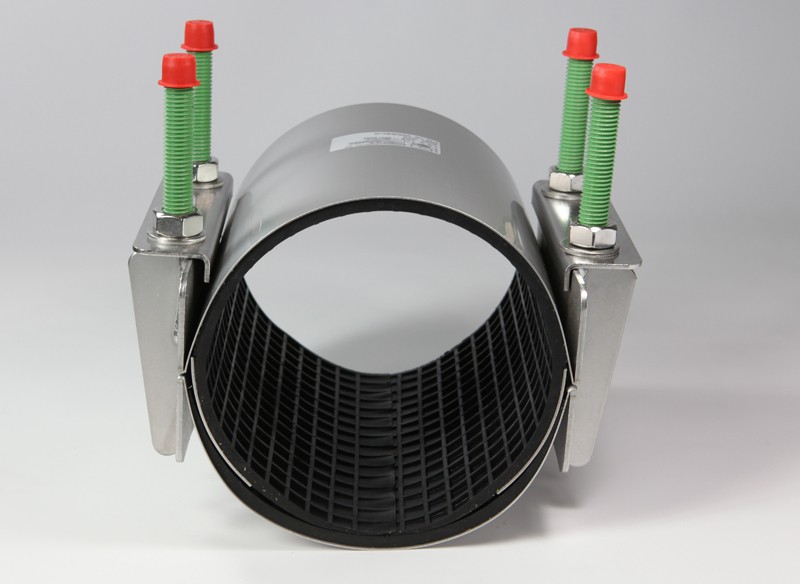

Leschhorn LS2-88-110-200-EPDM-V2A Edelstahl-Reparaturschellen zweiteilig, Spannbereich 88-110, BL 200 Dichtung: EPDM, Material: 1.4301 (V2A, AISI 304), PN 16 bar Wasser, PN 4 bar Gas
Baulänge (mm):
200
Nennweite (DN):
80
Spannbereich (mm):
088-110
LS2 EPDM V2A zweiteilige Edelstahl-Reparaturschellen, DN 80-600
Beschreibung
zweiteilige Reparaturschelle mit einem Toleranzbereich von ca. 20 mm. Bei den Baulängen kann man wählen zwischen den Längen 200 mm bis 600 mm. Größere Baulängen sind auf Anfrage lieferbar. Die Reparaturschelle ist komplett aus passiviertem rostfreien Stahl, Werkstoff 1.4301 hergestellt. Auf Anfrage auch in 1.4401 (V4A). Sie hat eine komplette Rundum-Abdichtung für einen Wasserdruck bis 16 bar und einem Gasdruck bis 6 bar. Das Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS).und Frankreich (ACS).
Gummi-Dichtung: EPDM, andere Materialien auf Anfrage
Temperaturbeständigkeit: -20 °C bis +80 °C (kurzzeitig +120 °C)
Material: 1.4301 (V2A)
Oberfläche: gebeizt und passiviert
Hinweis:
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.
Gummi-Dichtung: EPDM, andere Materialien auf Anfrage
Temperaturbeständigkeit: -20 °C bis +80 °C (kurzzeitig +120 °C)
Material: 1.4301 (V2A)
Oberfläche: gebeizt und passiviert
Hinweis:
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.
Eigenschaften
| Baulänge (mm): | 200 |
|---|---|
| Dichtung: | EPDM |
| Druck Gas max. (bar): | 4 |
| Druck Wasser max. (bar): | 16 |
| Nennweite (DN): | 80 |
| REACH konform: | ja |
| Spannbereich (Zoll): | 3 |
| Spannbereich (mm): | 088-110 |
| Stahlschlüssel Grundkörper: | 1.4301 |
| Verschluss: | M14 |
Dokumente
