Produktnummer:
10103313
Herstellernummer:
06500-310802
Hersteller:
Norelem

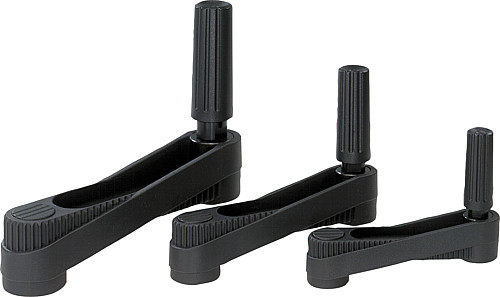

Norelem 06500-310802 NOVO.GRIP HANDKURBEL ZYL.GRIFF DREHBAR, GR.1, A=80, D=8H7 MI
A:
80
A1:
104
Ausführung:
Passbohrung mit Nut
B:
24
B3:
2
D:
8
Gewicht ca. kg:
0,110
H:
29
H1:
13
L:
85,5
L1:
49
L2:
13
Profil-Größe:
1
T:
9
Produktnummer:
10103313
NLM 06500_PBMN Handkurbeln mit Zylindergriff drehbar, Passbohrung mit Nut
Beschreibung
Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert.
Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.
Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert.
Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.

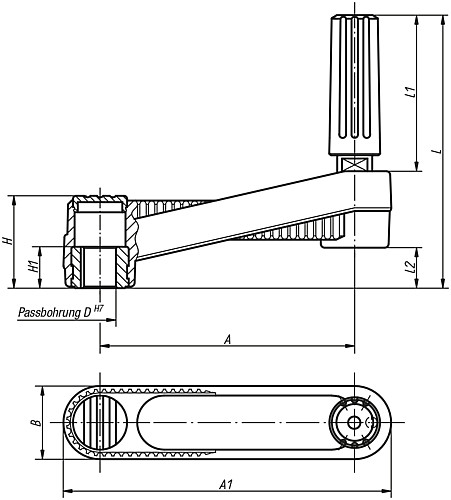

Eigenschaften
| A: | 80 |
|---|---|
| A1: | 104 |
| Ausführung: | Passbohrung mit Nut |
| B: | 24 |
| B3: | 2 |
| D: | 8 |
| Gewicht ca. kg: | 0,110 |
| H: | 29 |
| H1: | 13 |
| L: | 85,5 |
| L1: | 49 |
| L2: | 13 |
| Profil-Größe: | 1 |
| T: | 9 |
Dokumente
1
| Variante | D | B | H | L2 | Gewicht ca. kg | T | H1 | A | Profil-Größe | B3 | A1 | L | L1 | Ausführung | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10103313 (06500-310802) |
8 | 24 | 29 | 13 | 0,110 | 9 | 13 | 80 | 1 | 2 | 104 | 85,5 | 49 | Passbohrung mit Nut | ab 13,60 € |
|
10103314 (06500-311003) |
10 | 24 | 29 | 13 | 0,110 | 11,4 | 13 | 80 | 1 | 3 | 104 | 85,5 | 49 | Passbohrung mit Nut | ab 13,60 € |
|
10103315 (06500-321003) |
10 | 29 | 36 | 16 | 0,210 | 11,4 | 13 | 100 | 2 | 3 | 129 | 105 | 59,5 | Passbohrung mit Nut | ab 14,96 € |
|
10103316 (06500-321204) |
12 | 29 | 36 | 16 | 0,210 | 13,8 | 13 | 100 | 2 | 4 | 129 | 105 | 59,5 | Passbohrung mit Nut | ab 14,96 € |
|
10103317 (06500-331204) |
12 | 36 | 44 | 19,5 | 0,405 | 13,8 | 18,5 | 125 | 3 | 4 | 161 | 140 | 83,5 | Passbohrung mit Nut | ab 19,71 € |
|
10103318 (06500-331405) |
14 | 36 | 44 | 19,5 | 0,405 | 16,3 | 18,5 | 125 | 3 | 5 | 161 | 140 | 83,5 | Passbohrung mit Nut | ab 19,71 € |
