Produktnummer:
10115935
Herstellernummer:
07750-08
Hersteller:
Norelem

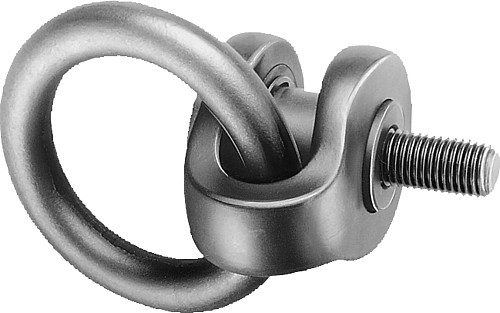

Norelem 07750-08 LASTRING D=M8

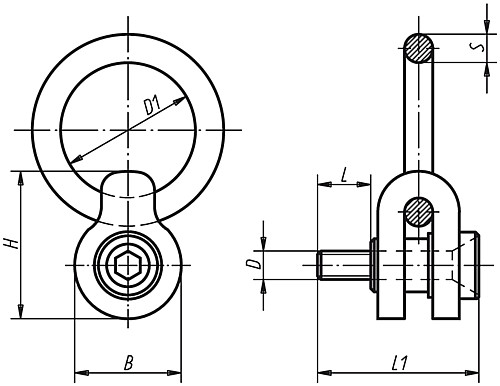

Anziehdrehmoment Nm:
4,21
B:
38
D:
M8
D1:
50,5
Gewicht ca. kg:
0,120
H:
51
L:
16
L1:
61
S:
9,5
max. Tragfähigkeit kg:
325
NLM 07750 Lastringe
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07750-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastring ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Ring in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Hakenring eingestanzte Tragfähigkeit darf nicht überschritten werden.
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07750-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastring ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Ring in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Hakenring eingestanzte Tragfähigkeit darf nicht überschritten werden.
Eigenschaften
| Anziehdrehmoment Nm: | 4,21 |
|---|---|
| B: | 38 |
| D: | M8 |
| D1: | 50,5 |
| Gewicht ca. kg: | 0,120 |
| H: | 51 |
| L: | 16 |
| L1: | 61 |
| S: | 9,5 |
| max. Tragfähigkeit kg: | 325 |
Dokumente
1
| Variante | H | D | L | B | Gewicht ca. kg | L1 | D1 | S | max. Tragfähigkeit kg | Anziehdrehmoment Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115935 (07750-08) |
51 | M8 | 16 | 38 | 0,120 | 61 | 50,5 | 9,5 | 325 | 4,21 | ab 100,37 € |
|
10115936 (07750-10) |
51 | M10 | 20 | 38 | 0,120 | 63 | 50,5 | 9,5 | 500 | 5,88 | ab 100,37 € |
|
10115937 (07750-12) |
81 | M12 | 24 | 60 | 1,461 | 85 | 76 | 16 | 725 | 19,61 | ab 136,86 € |
|
10115938 (07750-16) |
81 | M16 | 31 | 60 | 1,483 | 94 | 76 | 16 | 1400 | 34,32 | ab 136,86 € |
|
10115939 (07750-20) |
125,5 | M20 | 40 | 95 | 5,240 | 133 | 101,5 | 25,5 | 2290 | 68,65 | ab 273,13 € |
|
10115940 (07750-24) |
125,5 | M24 | 47 | 95 | 5,280 | 147 | 101,5 | 25,5 | 3050 | 122,6 | ab 273,13 € |
