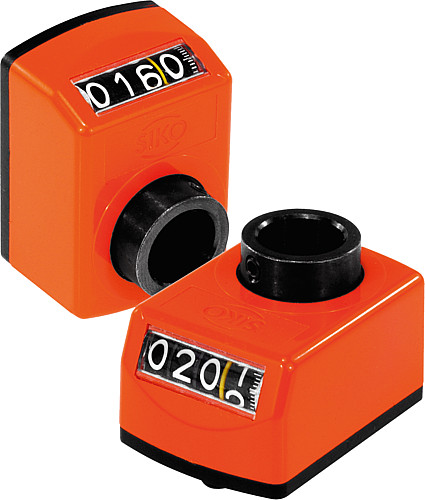

NLM 21902 Positionsanzeiger digital

Artikelnummer: 10127252
Hersteller: Norelem
Herstellerartikelnummer: 21902-01002111

Artikel ist in 192 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff, Ausführung:
Gehäuse Polyamid 6, schlagfest.
Hohlwelle Stahl, brüniert.
Sichtfenster Kunststoff.
Gewindestift Stahl, schwarz.
Zahlenräder schwarz, Ziffern weiß.

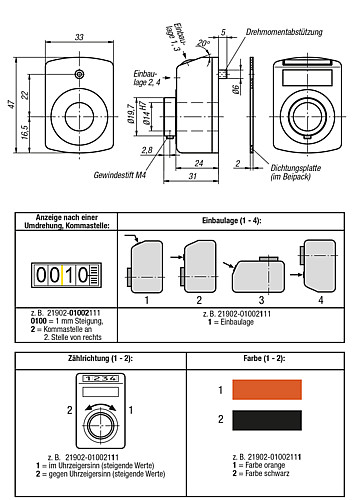

Bestellbeispiel:
nlm 21902-01002111
(Positionsanzeiger mit 1 mm Steigung, Komma an 2. Stelle von rechts, Einbaulage 1, Zählrichtung im Uhrzeigersinn steigend, Farbe orange)

Hinweis:
Digitale Positionsanzeiger ermöglichen das direkte Ablesen eingestellter Messwerte auf einen Blick.
Außerdem ist der Anzeigewert pro Spindelumdrehung (entsprechende Spindelsteigung) wählbar, wobei die verschiedenen Anzeigewerte durch ein Übersetzungsgetriebe realisiert werden.
Die Positionsanzeiger zeichnen sich durch ihre kleine Bauweise mit sehr deutlicher Anzeige und Feinablesung aus. Sie sind besonders für geringe Spindelabstände und kleine Wellendurchmesser geeignet und besitzen eine Drehmomentabstützung, die in der Gegenseite in einer Bohrung abgesteckt wird.

** Bei 1. Stern Einbaulage und bei 2. Stern Zählrichtung angeben. (Siehe Bestellbeispiel "Einbaulage, Zählrichtung").

Auf Anfrage:
– Zählwerkabdeckung aus Mineralglas
– Edelstahl Antriebswelle
– Axialdichtung (staubdicht)
– Vibrationsschutz

Zubehör:
– Reduzierhülse 21940
– Zwischenplatte 21942
– Montageplatte 21944

Technische Daten:
– Zählwerk bestehend aus 4 Dekaden + Feinablesung
– Ziffernhöhe ca. 6 mm
– Hohlwellen-Ø 14 H7 mm
– temperaturbeständig bis 80 °C
– öl- und lösungsmittelbeständig
