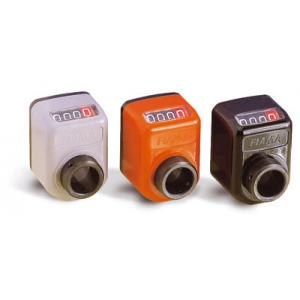

OP3 mechanische digitale Positionsanzeigen

Artikelnummer: 10214971
Hersteller: Fiama
Herstellerartikelnummer: 15100.OP3-C-1,0-DX-RB10-R-P6

Artikel ist in 233 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

59,27 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Digitale Positionsanzeige LE70063 OP3 ist eine Anzeige in sehr kleiner Bauform jedoch mit sehr deutlicher 4 Ziffern-Anzeige, zum Ablesen von einer Verstellung oder eines Winkels. Verschiedene Ansichtsmöglichkeiten sind verfügbar Die Anzeige ist dadurch besonders für den Einbau für geringe Spindelabständen und kleine Wellendurchmesser geeignet, die Anzeige ermöglicht das direkte Ablesen eingestellter Messwerte auf einen Blick. Außerdem ist der Anzeigewert pro Spindelumdrehung (entsprechende Spindelsteigung) wählbar, wobei die verschiedenen Anzeigewerte durch ein Übersetzungsgetriebe realisiert werden. Ausführung: Gehäuse Polyamid 6, schlagfest. Hohlwelle eine brüniert. Sichtfenster Kunststoff. Gewindestift Stahl, schwarz. Zahlenräder schwarz, Ziffern weiß. Bestellbeispiel: OP3-A-1,0-DX-14-R (Positionsanzeiger mit 1 mm Steigung, Komma an 1. Stelle von rechts, Einbaulage A, Zählrichtung DX im Uhrzeigersinn steigend, Farbe R orange). Auf Anfrage: – Edelstahl Antriebswelle – Anzeige für Inch Zubehör: – Reduzierhülse LE70063 K0412 Technische Daten: – Zählwerk bestehend aus 4 Dekaden – Ziffernhöhe ca. 5 mm – Hohlwellen-Ø 14 H7 mm - - max. Drehzahl 600 Umdr/min – temperaturbeständig bis 80 °C – öl- und lösungsmittelbeständig

EINBAULAGE (Ansicht) A für waagerechte Welle
EINBAULAGE (Ansicht) B für senkrechte Welle

FORM (Zählrichtung)
DX rechts steigend
SX links steigend

Eigenschaften

Form : rechts
Farbe : orange
Einbaulage : C
Anzeige nach einer Umdrehung : 01,00
max. Drehzahl U/min : 500
Kommastelle : 2
Hohlwelle (mm) : RB10
Steigung (mm) : 1
Drehmomentstütze : P6


Artikelvarianten

Variante Form Farbe Einbaulage Anzeige nach einer Umdrehung Hohlwelle (mm) Steigung (mm) Preis
rechts orange C 01,00 RB10 1
59,27 €
rechts schwarz A 01,00 RB06 1
ab 46,05 €
rechts orange A 001,7/5 RB08 1,75
ab 46,05 €
rechts orange A 01,00 14 1
54,60 €
links orange A 01,00 14 1
54,60 €
rechts orange B 01,00 14 1
54,60 €
links orange B 01,00 14 1
54,60 €
rechts orange C 01,00 14 1
54,60 €
links orange C 01,00 14 1
54,60 €
rechts orange D 01,00 14 1
54,60 €
links orange D 001,0 14 1
54,60 €
rechts orange A 001,0 14 1
54,60 €
links orange A 001,0 14 1
54,60 €
rechts orange B 001,0 14 1
54,60 €
links orange B 001,0 14 1
54,60 €
rechts orange C 001,0 14 1
54,60 €
links orange C 001,0 14 1
54,60 €
rechts orange D 001,0 14 1
54,60 €
links orange D 001,0 14 1
54,60 €
rechts orange A 001,5 14 1,5
54,60 €
links orange A 001,5 14 1
54,60 €
rechts orange B 001,5 14 1
54,60 €
links orange B 001,5 14 1
54,60 €
rechts orange C 001,5 14 1,5
54,60 €
links orange C 001,5 14 1,5
54,60 €
rechts orange D 001,5 14 1,5
54,60 €
links orange D 001,5 14 1,5
54,60 €
rechts orange A 002,0 14 2
54,60 €
links orange A 002,0 14 2
54,60 €
rechts orange B 002,0 14 2
54,60 €
links orange B 002,0 14 2
54,60 €
rechts orange C 002,0 14 2
54,60 €
links orange C 002,0 14 2
54,60 €
rechts orange D 002,0 14 2
54,60 €
links orange D 002,0 14 2
54,60 €
rechts orange A 002,5 14 2,5
54,60 €
links orange A 002,5 14 2,5
54,60 €
rechts orange B 002,5 14 2,5
54,60 €
links orange B 002,5 14 2,5
54,60 €
rechts orange C 002,5 14 2,5
54,60 €
links orange C 002,5 14 2,5
54,60 €
rechts orange D 002,5 14 2,5
54,60 €
links orange D 002,0 14 2
54,60 €
rechts orange A 003,0 14 3
54,60 €
links orange A 003,0 14 3
54,60 €
rechts orange B 003,0 14 3
54,60 €
links orange D 002,0 14 2
54,60 €
rechts orange C 003,0 14 3
54,60 €
links orange C 003,0 14 3
54,60 €
rechts orange D 003,0 14 3
54,60 €
links orange D 003,0 14 3
54,60 €
rechts orange A 004,0 14 4
54,60 €
links orange A 004,0 14 4
54,60 €
rechts orange B 004,0 14 4
54,60 €
links orange B 004,0 14 4
54,60 €
rechts orange C 004,0 14 4
54,60 €
links orange C 004,0 14 4
54,60 €
rechts orange D 004,0 14 4
54,60 €
links orange D 004,0 14 4
54,60 €
rechts orange A 005,0 14 5
54,60 €
links orange A 005,0 14 5
54,60 €
rechts orange B 005,0 14 5
54,60 €
links orange B 005,0 14 5
54,60 €
rechts orange C 005,0 14 5
54,60 €
links orange C 005,0 14 5
54,60 €
rechts orange D 005,0 14 5
54,60 €
links orange D 005,0 14 5
54,60 €
rechts orange A 006,0 14 6
54,60 €
links orange A 006,0 14 6
54,60 €
rechts orange B 006,0 14 6
54,60 €
links orange B 006,0 14 6
54,60 €
rechts orange C 006,0 14 6
54,60 €
links orange C 006,0 14 6
54,60 €
rechts orange D 006,0 14 6
54,60 €
links orange D 006,0 14 6
54,60 €
rechts orange A 008,0 14 8
54,60 €
links orange A 008,0 14 8
54,60 €
rechts orange B 008,0 14 8
54,60 €
links orange B 008,0 14 8
54,60 €
rechts orange C 008,0 14 8
54,60 €
links orange C 008,0 14 8
54,60 €
rechts orange D 008,0 14 8
54,60 €
links orange D 008,0 14 8
54,60 €
rechts orange A 010,0 14 10
54,60 €
links orange A 010,0 14 10
54,60 €
rechts orange B 010,0 14 10
54,60 €
links orange B 010,0 14 10
54,60 €
rechts orange C 010,0 14 10
54,60 €
links orange C 010,0 14 10
54,60 €
rechts orange D 010,0 14 10
54,60 €
links orange D 010,0 14 10
54,60 €
rechts orange A 001,2/5 14 1,25
54,60 €
links orange A 001,2/5 14 1,25
54,60 €
rechts orange B 001,2/5 14 1,25
ab 36,04 €
links orange B 001,2/5 14 1,25
54,60 €
rechts orange C 001,2/5 14 1,25
54,60 €
links orange C 001,2/5 14 1,25
54,60 €
rechts orange D 001,2/5 14 1,25
54,60 €
links orange D 001,2/5 14 1,25
54,60 €
rechts orange A 001,7/5 14 1,75
54,60 €

Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder klicken Sie hier, um weitere 100 Varianten zu laden.
