Produktnummer:
10016065
Herstellernummer:
86P30-1D5B8002
Hersteller:
DESTACO

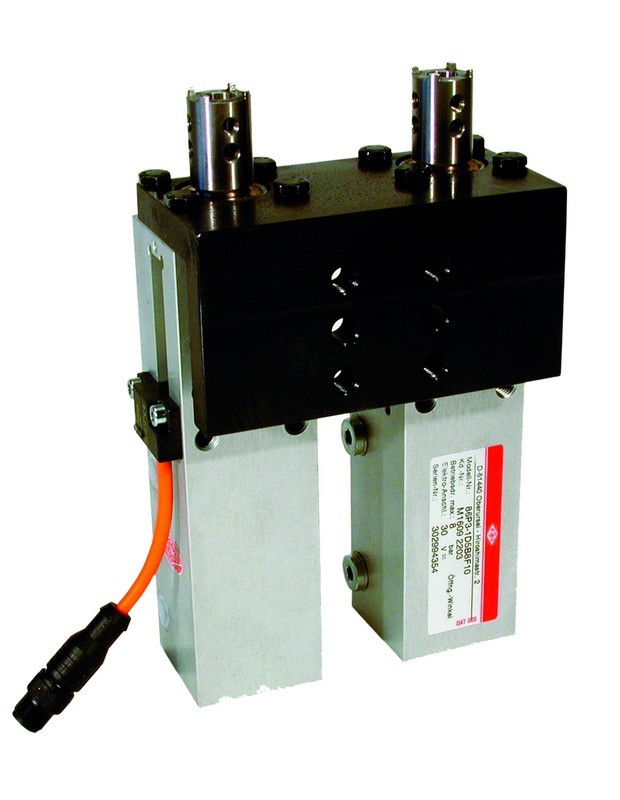

DESTACO 86P30-1D5B8002 Stiftziehzylinder Schubkraft max. 780 N, Rückzugskraft max. 580 N, 2xZylinder Ø32, max. Hub 20mm, mit Abfragung, ohne Anbauteile
Produktanfrage
DESTACO 86P30-1D Stiftziehzylinder geschlossene und doppelte Ausführung, Schubkraft max. 780 N, Rückzugskraft max. 580 N, 2xZylinder Ø32, max. Hub 40mm
Beschreibung
Einsatz:
Genaue Positionierung mit hoher Verdrehgenauigkeit von Blechteilen
in Schweißvorrichtungen und Handling-Systemen. Nach
dem Schweißvorgang werden die Stifte aus den Aufnahmelöchern
gezogen, um das Werkstück problemlos aus der Vorrichtung zu
entne
Konstruktive Merkmale:
Kompakte Bauweise.
Geringes Gewicht.
Hohe Positioniergenauigkeit durch eine doppelte
Kolbenstangenführung.
Befestigungsflächen seitlich.
Stiftaufnahmen mit Paßbohrungen und Nuten.

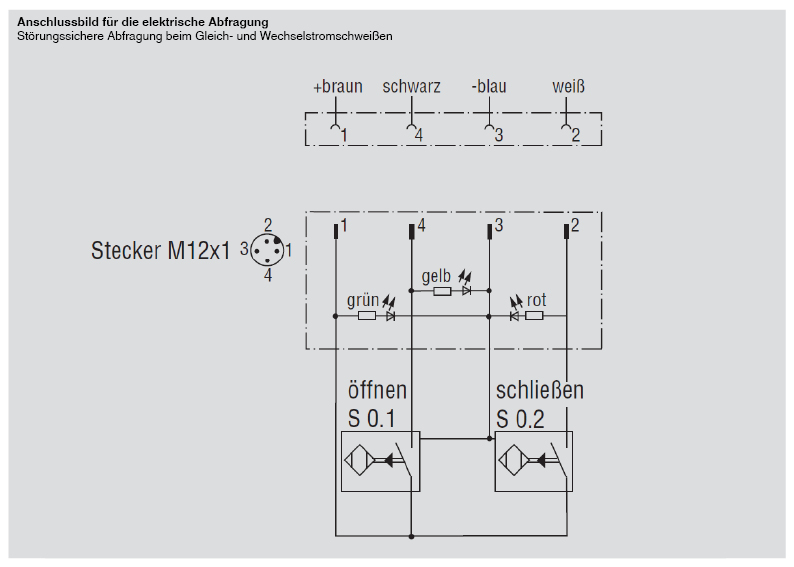

1 Induktives Abfragemodul mit LED-Anzeige.
Doppelte
Genaue Positionierung mit hoher Verdrehgenauigkeit von Blechteilen
in Schweißvorrichtungen und Handling-Systemen. Nach
dem Schweißvorgang werden die Stifte aus den Aufnahmelöchern
gezogen, um das Werkstück problemlos aus der Vorrichtung zu
entne
Konstruktive Merkmale:
Kompakte Bauweise.
Geringes Gewicht.
Hohe Positioniergenauigkeit durch eine doppelte
Kolbenstangenführung.
Befestigungsflächen seitlich.
Stiftaufnahmen mit Paßbohrungen und Nuten.
1 Induktives Abfragemodul mit LED-Anzeige.
Doppelte
| Variante | Preis |
|---|---|
|
10016065 (86P30-1D5B8002) |
Auf Anfrage |
|
10016066 (86P30-1D5B8004) |
Auf Anfrage |
|
10016067 (86P30-1D5B8G12) |
Auf Anfrage |
|
10016068 (86P30-1D5B8G14) |
Auf Anfrage |
|
10016069 (86P30-1D5L3002) |
Auf Anfrage |
|
10016070 (86P30-1D5L3004) |
Auf Anfrage |
|
10016071 (86P30-1D5L3G12) |
Auf Anfrage |
|
10016072 (86P30-1D5L3G14) |
Auf Anfrage |
