Produktnummer:
10016114
Herstellernummer:
86P60-205C8H1B
Hersteller:
DESTACO

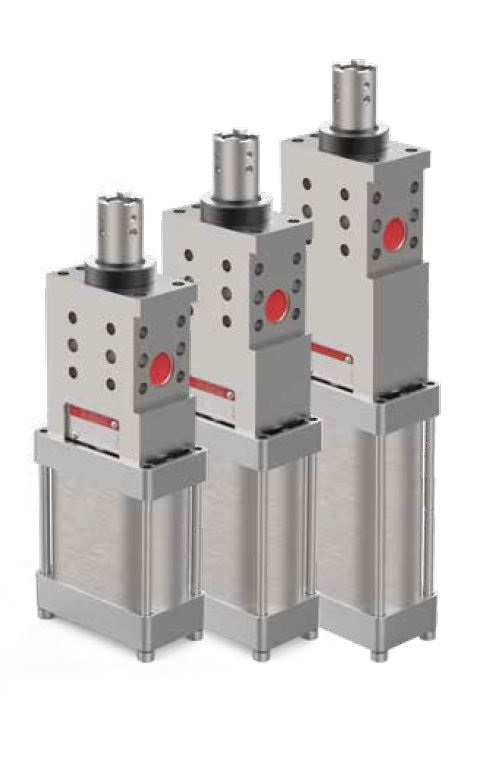

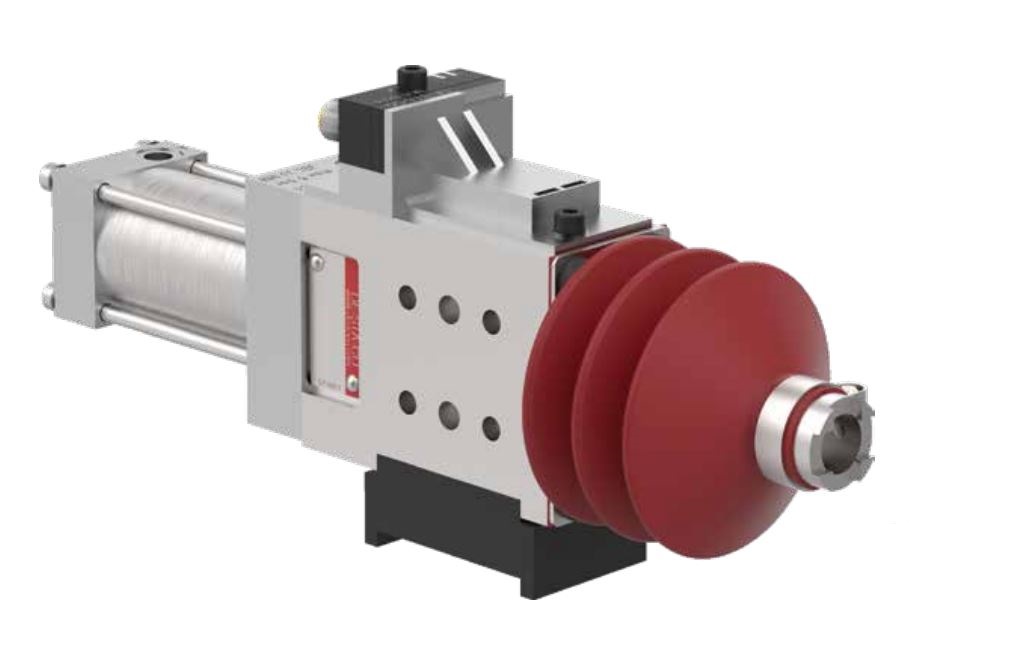

DESTACO 86P60-205C8H1B Stiftziehzylinder Schubkraft 1550 N, Rückzugskraft 1400 N, Zylinder Ø63, max. Hub 20mm, Kolbenstangenadapter Ø 10, Kreuznut, mit Abfragung, Adapter, eingeschränkte Verdrehsicherung
Auswahl_1:
86P60-2
Auswahl_2:
05
Auswahl_3:
C8
Auswahl_4:
H1
Auswahl_5:
B
Auswahl_6:
-
| Anzahl | Preis* |
|---|---|
| Bis 2 |
757,36 €
|
| Bis 4 |
728,58 €
|
| Bis 9 |
719,49 €
|
| Bis 19 |
697,91 €
|
| Bis 24 |
681,62 €
|
| Bis 49 |
661,18 €
|
| Ab 50 |
643,76 €
|
Produktnummer:
10016114
DESTACO 86P40-2/86P60-2 Stiftziehzylinder einfache Ausführung, Schubkraft 1550 N, Rückzugskraft 1400 N, max. Hub 60mm
Beschreibung
Einsatz:
Genaue Positionierung von Blechteilen in Schweißvorrichtungen
und Handling-Systemen. Nach dem Schweißvorgang werden die
Stifte aus den Aufnahmelöchern gezogen, um das Werkstück problemlos
aus der Vorrichtung zu entnehmen.
Bevorzugte Einsatzberei
Konstruktive Merkmale:
Kompakte modulare Bauweise.
Ein Grundkörper für beide Zylindergrössen.
Geringes Gewicht.
Hohe Positioniergenauigkeit durch eine doppelte
Kolbenstangenführung.
Befestigungsflächen seitlich und stirnseitig.
Hublänge 20, 40 oder 60 mm
Bestell-Nummernschlüssel für 86P40-2/86P60-2 Stiftzyiehzylinder Erläuterung:
Auswahl_1 = Grundmodell
Auswahl_2 = Kolbenstangen-Varianten
Auswahl_3 = Abfrage-Ausführung
Auswahl_4 = Anbauteile
Auswahl_5 = Hub
Auf Anfrage:
Auswahl_6 = K = Keramikbechichtet Kolbenstange
Genaue Positionierung von Blechteilen in Schweißvorrichtungen
und Handling-Systemen. Nach dem Schweißvorgang werden die
Stifte aus den Aufnahmelöchern gezogen, um das Werkstück problemlos
aus der Vorrichtung zu entnehmen.
Bevorzugte Einsatzberei
Konstruktive Merkmale:
Kompakte modulare Bauweise.
Ein Grundkörper für beide Zylindergrössen.
Geringes Gewicht.
Hohe Positioniergenauigkeit durch eine doppelte
Kolbenstangenführung.
Befestigungsflächen seitlich und stirnseitig.
Hublänge 20, 40 oder 60 mm
Bestell-Nummernschlüssel für 86P40-2/86P60-2 Stiftzyiehzylinder Erläuterung:
Auswahl_1 = Grundmodell
Auswahl_2 = Kolbenstangen-Varianten
Auswahl_3 = Abfrage-Ausführung
Auswahl_4 = Anbauteile
Auswahl_5 = Hub
Auf Anfrage:
Auswahl_6 = K = Keramikbechichtet Kolbenstange
Eigenschaften
| Abfragung: | mit Abfragung 86P0-200C8 |
|---|---|
| Anbauteile: | H1= Adapter 86PO-20000H1 |
| Auswahl_1: | 86P60-2 |
| Auswahl_2: | 05 |
| Auswahl_3: | C8 |
| Auswahl_4: | H1 |
| Auswahl_5: | B |
| Auswahl_6: | - |
| Hubbegrenzung: | 20mm hub eingeschränkte Verdrehsicherung 8MF-071-1 |
| Kolbenstangenvarianten: | Kolbenstangenadapter Ø 10, Kreuznut 8MS-108-1 |
| Kolben Ø [mm]: | 63 |
| Modell: | 86P60-205C8H1B |
| Rückzugskraft bei 5 bar in N: | 1400 |
| Schubkraft bei 5 bar in N: | 1550 |
| Variante | Auswahl_6 | Auswahl_3 | Auswahl_1 | Auswahl_2 | Auswahl_4 | Auswahl_5 | Preis |
|---|---|---|---|---|---|---|---|
|
10016087 (86P40-205C8F1A) |
- | C8 | 86P40-2 | 05 | F1 | A | ab 1.010,07 € |
|
10016073 (86P40-202C800C) |
- | C8 | 86P40-2 | 02 | E1 | C | ab 1.034,81 € |
|
10016101 (86P60-202C800C) |
- | C8 | 86P60-2 | 02 | 00 | C | ab 1.061,06 € |
|
10016103 (86P60-202C8F14) |
- | C8 | 86P60-2 | 02 | F1 | 4 | ab 1.088,79 € |
|
10016109 (86P60-202D8E1A) |
- | D8 | 86P60-2 | 02 | E1 | A | ab 1.124,79 € |
|
10016117 (86P60-205D8E1A) |
- | D8 | 86P60-2 | 05 | E1 | A | ab 1.124,79 € |
|
10016113 (86P60-202D8J1A) |
- | D8 | 86P60-2 | 02 | J1 | A | ab 1.149,14 € |
|
10016120 (86P60-205D8J1A) |
- | D8 | 86P60-2 | 05 | J2 | A | ab 1.149,14 € |
|
10350273 (86P40-205D800C) |
- | D8 | 86P40-2 | 05 | 00 | C | ab 1.163,14 € |
|
10016077 (86P40-202C8006) |
- | C8 | 86P40-2 | 02 | 00 | 6 | ab 1.233,13 € |
|
10016093 (86P40-202C8E1B) |
- | C8 | 86P40-2 | 02 | F1 | B | ab 1.233,13 € |
|
10016099 (86P60-202C8006) |
- | C8 | 86P60-2 | 02 | 00 | 6 | ab 1.261,98 € |
|
10016102 (86P60-202C8E1A) |
- | C8 | 86P60-2 | 02 | E1 | A | ab 1.261,98 € |
|
10016090 (86P40-205D8E1A) |
- | D8 | 86P40-2 | 05 | E1 | A | ab 1.311,48 € |
|
10016081 (86P40-202D8E1A) |
- | D8 | 86P40-2 | 02 | E1 | A | ab 1.318,25 € |
|
10016106 (86P60-202C8J1A) |
- | C8 | 86P60-2 | 02 | J1 | A | ab 1.405,99 € |
|
10016084 (86P40-202L400A) |
- | L4 | 86P40-2 | 02 | 00 | A | ab 628,97 € |
|
10016089 (86P40-205D800A) |
- | D8 | 86P40-2 | 05 | 00 | A | ab 678,61 € |
|
10016080 (86P40-202D800A) |
- | D8 | 86P40-2 | 02 | 00 | A | ab 684,25 € |
|
10259829 (86P40-202D800B) |
- | D8 | 86P40-2 | 02 | 00 | B | ab 684,25 € |
|
10016078 (86P40-202C800A) |
- | C8 | 86P40-2 | 02 | 00 | A | ab 706,74 € |
|
10016096 (86P40-205C800A) |
- | C8 | 86P40-2 | 05 | 00 | A | ab 706,74 € |
|
10016108 (86P60-202D800A) |
- | D8 | 86P60-2 | 02 | 00 | A | ab 710,48 € |
|
10016116 (86P60-205D800A) |
- | D8 | 86P60-2 | 05 | 00 | A | ab 710,48 € |
|
10016088 (86P40-205D8004) |
- | D8 | 86P40-2 | 05 | 00 | 4 | ab 719,85 € |
|
10016079 (86P40-202D8004) |
- | D8 | 86P40-2 | 02 | 00 | 4 | ab 727,37 € |
|
10016115 (86P60-205D8004) |
- | D8 | 86P60-2 | 05 | 00 | 4 | ab 730,95 € |
|
10016100 (86P60-202C800A) |
- | C8 | 86P60-2 | 02 | 00 | A | ab 732,98 € |
|
10297624 (86P60-202C800B) |
- | C8 | 86P60-2 | 02 | 00 | B | ab 732,98 € |
|
10016112 (86P60-202D8H1A) |
- | D8 | 86P60-2 | 02 | H1 | A | ab 734,84 € |
|
10016119 (86P60-205D8H1A) |
- | D8 | 86P60-2 | 05 | H1 | A | ab 734,84 € |
|
10016075 (86P40-202C8002) |
- | C8 | 86P40-2 | 02 | 00 | 2 | ab 749,86 € |
|
10016076 (86P40-202C8004) |
- | C8 | 86P40-2 | 02 | 00 | 4 | ab 749,86 € |
|
10260073 (86P40-201C8004) |
- | C8 | 86P40-2 | 01 | 00 | 4 | ab 749,86 € |
|
10016107 (86P60-202D8004) |
- | D8 | 86P60-2 | 02 | 00 | 4 | ab 753,60 € |
|
10327229 (86P60-202D8002) |
- | D8 | 86P60-2 | 02 | 00 | 2 | ab 753,60 € |
|
10016114 (86P60-205C8H1B) |
- | C8 | 86P60-2 | 05 | H1 | B | ab 757,36 € |
|
10016098 (86P60-202C8004) |
- | C8 | 86P60-2 | 02 | 00 | 4 | ab 776,10 € |
|
10016118 (86P60-205D8H14) |
- | D8 | 86P60-2 | 05 | H1 | 4 | ab 778,00 € |
|
10016104 (86P60-202C8H1A) |
- | C8 | 86P60-2 | 02 | H1 | A | ab 833,09 € |
|
10016074 (86P40-205C8F1B) |
- | C8 | 86P40-2 | 05 | F1 | B | ab 837,98 € |
|
10016095 (86P40-202C8F1A) |
- | C8 | 86P40-2 | 02 | F1 | A | ab 837,98 € |
|
10016091 (86P40-205D8F14) |
- | D8 | 86P40-2 | 05 | F1 | 4 | ab 851,07 € |
|
10016110 (86P60-202D8G1B) |
- | D8 | 86P60-2 | 02 | G1 | B | ab 866,08 € |
|
10294992 (86P40-202D800C) |
- | D8 | 86P40-2 | 02 | 00 | C | ab 880,26 € |
|
10016094 (86P40-202C8F14) |
- | C8 | 86P40-2 | 02 | F1 | 4 | ab 881,09 € |
|
10324456 (86P40-210D800A-K) |
K | D8 | 86P40-2 | 10 | 00 | A | ab 891,58 € |
|
10016082 (86P40-202D8F1A) |
- | D8 | 86P40-2 | 02 | F1 | A | ab 897,04 € |
|
10016097 (86P40-205C8F14) |
- | C8 | 86P40-2 | 05 | F1 | 4 | ab 897,96 € |
|
10016086 (86P40-205C8002) |
- | C8 | 86P40-2 | 05 | 00 | 2 | ab 899,82 € |
|
10016105 (86P60-202C8H1B) |
- | C8 | 86P60-2 | 02 | H1 | B | ab 908,82 € |
|
10016083 (86P40-202D8J1A) |
- | D8 | 86P40-2 | 02 | J1 | A | Auf Anfrage |
|
10016085 (86P40-202L400C) |
- | L4 | 86P40-2 | 02 | 00 | C | Auf Anfrage |
|
10016092 (86P40-205D8J1A) |
- | D8 | 86P40-2 | 05 | J1 | A | Auf Anfrage |
|
10016111 (86P60-202D8H14) |
- | D8 | 86P60-2 | 02 | H1 | 4 | Auf Anfrage |
|
10297254 (86P60-210D800B-K) |
K | D8 | 86P60-2 | 10 | 00 | B | Auf Anfrage |
|
10300624 (86P40-210D800A) |
- | D8 | 86P40-2 | 10 | 00 | A | Auf Anfrage |
Produktgalerie überspringen
Ähnliche Produkte
RIEGLER KSB 500 Sortimentsbox, Schnellverschlusskuppl. u. Stecknippel NW 7,2 »cl«
522,76 €
LE71512 Handliche, robuste und qualitativ hochwertige Kunststoff-Sortimentsbox mit den gängigsten Artikeln unserer Schnellverschlusskupplungen NW 7,2, Einstecktüllen und Nippel. / / Die gängigsten Messingkupplungen NW 7,2 sowie die zugehörigen Stecknippel sind in 19 Kunststoffboxen übersichtlich präsentiert. Die Einsätze können heraus genommen und in der Box selbst individuell platziert werden. Alle Einsätze sind mit den Artikelnummern der beinhalteten Teile beschriftet. / / Bestückung: / 25 Schnellverschlusskupplungen mit Außengewinde: / 10 x G 1/4 • 5 x G 3/8 • 10 x G 1/2 / / 15 Schnellverschlusskupplungen mit Innengewinde: / 5 x G 1/4 • 5 x G 3/8 • 5 x G 1/2 / / 15 Schnellverschlusskupplungen mit Schlauchtülle: / 5 x LW 6 • 5 x LW 9 • 5 x LW 13 / / 15 Einstecktüllen: / 5 x LW 6 • 5 x LW 9 • 5 x LW 13 / / 15 Nippel mit Außengewinde: / 5 x G 1/4 • 5 x G 3/8 • 5 x G 1/2 / / 15 Nippel mit Innengewinde: / 5 x G 1/4 • 5 x G 3/8 • 5 x G 1/2 / / 1 PTFE-Dichtband / / 1 RIEGLER Lock AN 302-43 / 10 ml

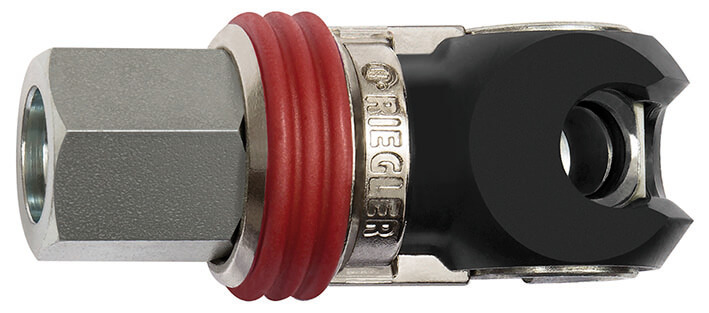

RIEGLER 424.01-SCH Schwenk-Sicherheitskupplung NW 7,2, EURO 7,2, Stahl, G 1/4 IG
