Produktnummer:
10242124
Herstellernummer:
DLT-08M-B-C-6-N-S
Hersteller:
DESTACO

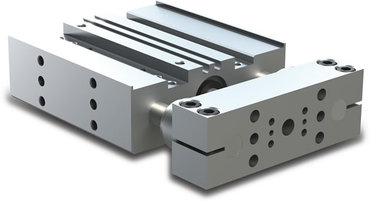

DESTACO DLT-08M-B-C-6-N-S Linearantriebe, Blockgehäuse mit integrietem Zylinder; Größe 08M, B= Blockgehäuse, C= Gleitlager, Hub= 6 mm, N= Buna Dichtung, S= korrosionsbeständige Führungsstangen
Ausführung:
B
Größe:
08M
Hub (mm):
6
Lager:
C
Produktanfrage
DLT Linearantriebe, Aufbaueinheiten mit integrietem Zylinder
Beschreibung
• Mit Hilfe von DIRECTCONNECT Befestigungsrastern können andere Einheiten auf der Vorderseite- Rückseite des Blockgehäuse montiert werden.
• Die Werkzeugmontageplatte besitzt Durchgangsbohrungen zur Befestigung anderer Einhieten. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.
• Mit Hilfe des optionalen Befestigungsflansches kann das Gehäuse stirnseitig montiert werden.
• Befestigungs- und Passbohrungen an den Seiten und in der Unterseite des Gehäuses ermöglichen mit Hilfe der DIRECTCONNECT Befestigungsraster die präzise Montage auf einer Grundplatte.
Technische Merkmale:
- Größe: metrisch
- Ausführung: B Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: E kurze Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: L Lange Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Lager: C Gleitlagerbuchsen
- Lager: B Linearkugelführungen
- Hub: mm
- Dichtung: V Vition
- Dichtung: N Buna
- Führungswelle: S korresionsbeständige Führungsstangen
• Die Werkzeugmontageplatte besitzt Durchgangsbohrungen zur Befestigung anderer Einhieten. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.
• Mit Hilfe des optionalen Befestigungsflansches kann das Gehäuse stirnseitig montiert werden.
• Befestigungs- und Passbohrungen an den Seiten und in der Unterseite des Gehäuses ermöglichen mit Hilfe der DIRECTCONNECT Befestigungsraster die präzise Montage auf einer Grundplatte.
Technische Merkmale:
- Größe: metrisch
- Ausführung: B Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: E kurze Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: L Lange Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Lager: C Gleitlagerbuchsen
- Lager: B Linearkugelführungen
- Hub: mm
- Dichtung: V Vition
- Dichtung: N Buna
- Führungswelle: S korresionsbeständige Führungsstangen
Eigenschaften
| Ausführung: | B |
|---|---|
| Dichtung: | Buna |
| Führungswelle Ø (mm): | 8.0 |
| Gehäusegröße: | 63,5 mm |
| Größe: | 08M |
| Hub (mm): | 6 |
| Lager: | C |
| Moment vertikal: | 1,3 Nm |
| Schubkraft (N): | 89N /5,5 bar |
| Zylinder Ø (mm): | 14 |
| Variante | Ausführung | Hub (mm) | Größe | Lager | Preis |
|---|---|---|---|---|---|
|
10242121 (DLT-06M-B-C-6-V-S) |
B | 6 | 06M | C | Auf Anfrage |
|
10242123 (DLT-12M-L-B-50-N-S) |
L | 50 | 12M | B | Auf Anfrage |
|
10242124 (DLT-08M-B-C-6-N-S) |
B | 6 | 08M | C | Auf Anfrage |
|
10242126 (DLT-10M-B-C-12-N-S) |
B | 12 | 10M | C | Auf Anfrage |
|
10242127 (DLT-16M-B-C-25-V-S) |
B | 25 | 16M | C | Auf Anfrage |
|
10242128 (DLT-20M-B-C-25-N-S) |
B | 25 | 20M | C | Auf Anfrage |
|
10242129 (DLT-25M-B-C-50-V-S) |
B | 50 | 25M | C | Auf Anfrage |
