Produktnummer:
10016475
Herstellernummer:
GR200-30OPYGZ
Hersteller:
DESTACO

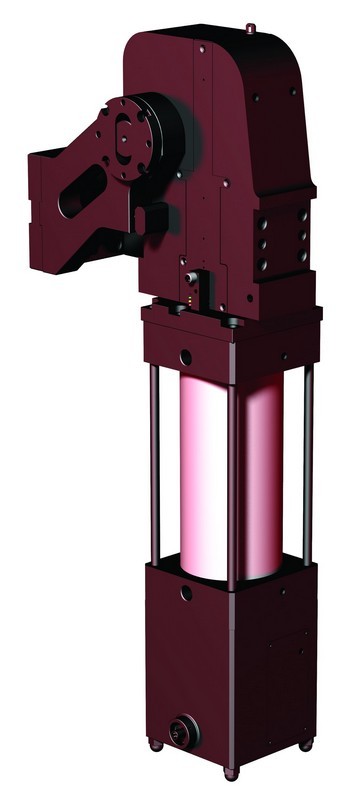

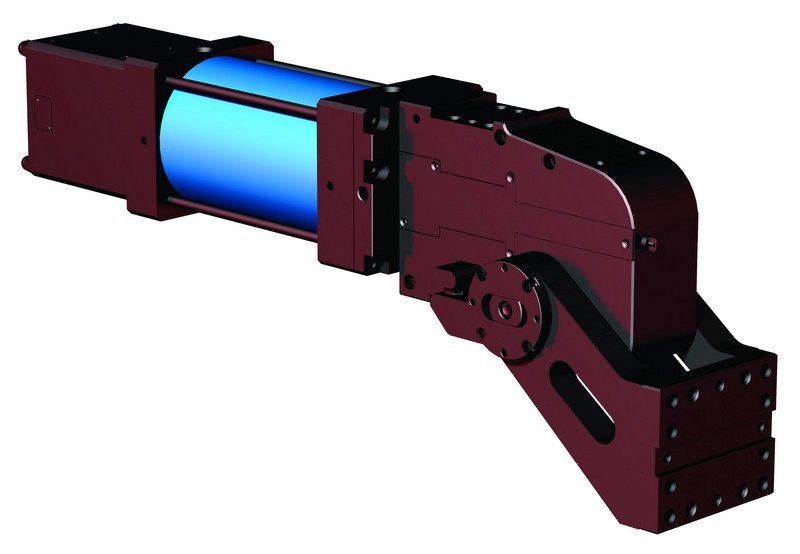

DESTACO GR200-30OPYGZ Schwenkeinheit Grundmodell
Anschlussgewinde:
Typ G
Einbaulage:
horizontal
Position der Induktiven Abfragung:
Induktive Abfragung auf Y-Seite
Schwenkeinheit:
GR= hydraulische Gleichlaufregelung mit Bremsfunktion
Zyilnder Position:
Zylinder Position Z
Zylinder Ø (mm):
200mm
Öffnungswinkel:
30°
Produktanfrage
DESTACO GR Schwenkeinheit Grundmodell
Beschreibung
Der bevorzugte Einsatz vom LE70000 GR100 ist:
Greifen, halten, einlegen, entnehmen und transportieren von
Blechen und anderen teilen vorwiegend im Pressenbereich oder
anderen Vorrichtungen und Handlingsystemen.
Konstruktive Merkmale:
Kompakter modularer Aufbau.
Befestigungsflächen seitlich und stirnseitig.
Schnelle Greifbewegung.
Hohe Klemmkraft. Abfragungen nachrüstbar
Greifen, halten, einlegen, entnehmen und transportieren von
Blechen und anderen teilen vorwiegend im Pressenbereich oder
anderen Vorrichtungen und Handlingsystemen.
Konstruktive Merkmale:
Kompakter modularer Aufbau.
Befestigungsflächen seitlich und stirnseitig.
Schnelle Greifbewegung.
Hohe Klemmkraft. Abfragungen nachrüstbar
Eigenschaften
| Anschlussgewinde: | Typ G |
|---|---|
| Einbaulage: | horizontal |
| Position der Induktiven Abfragung: | Induktive Abfragung auf Y-Seite |
| Schwenkeinheit: | GR= hydraulische Gleichlaufregelung mit Bremsfunktion |
| Zyilnder Position: | Zylinder Position Z |
| Zylinder Ø (mm): | 200mm |
| Öffnungswinkel: | 30° |
Dokumente
2
| Variante | Anschlussgewinde | Einbaulage | Position der Induktiven Abfragung | Schwenkeinheit | Zyilnder Position | Zylinder Ø (mm) | Öffnungswinkel | Preis |
|---|---|---|---|---|---|---|---|---|
|
10016434 (GR100-1050PXGX) |
Typ G | horizontal | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 105° | Auf Anfrage |
|
10016435 (GR100-105OPXGX) |
Typ G | horizontal | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 105° | Auf Anfrage |
|
10016436 (GR100-105OPXGZ) |
Typ G | horizontal | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 105° | Auf Anfrage |
|
10016437 (GR100-105VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 105° | Auf Anfrage |
|
10016438 (GR100-120OPXGX) |
Typ G | horizontal | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 120° | Auf Anfrage |
|
10016439 (GR100-120OPYGY) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Y | 100mm | 120° | Auf Anfrage |
|
10016440 (GR100-120OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 120° | Auf Anfrage |
|
10016441 (GR100-120V/LSPXGX) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 120° | Auf Anfrage |
|
10016442 (GR100-135V/LSPXGX) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 135° | Auf Anfrage |
|
10016443 (GR100-135VPXGX) |
Typ G | vertikal | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 135° | Auf Anfrage |
|
10016444 (GR100-135VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 135° | Auf Anfrage |
|
10016445 (GR100-15OPYGY) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Y | 100mm | 15° | Auf Anfrage |
|
10016446 (GR100-30OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 30° | Auf Anfrage |
|
10016447 (GR100-30SPYGZ) |
Typ G | - | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 30° | Auf Anfrage |
|
10016448 (GR100-45OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 45° | Auf Anfrage |
|
10016449 (GR100-45VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 45° | Auf Anfrage |
|
10016450 (GR100-60OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 60° | Auf Anfrage |
|
10016451 (GR100-60V/LSPYGZ) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 60° | Auf Anfrage |
|
10016452 (GR100-60VPXGZ) |
Typ G | vertikal | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 60° | Auf Anfrage |
|
10016453 (GR100-60VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 60° | Auf Anfrage |
|
10016454 (GR100-75OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 75° | Auf Anfrage |
|
10016455 (GR100-75VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 75° | Auf Anfrage |
|
10016456 (GR100-90O/LSPXGX) |
Typ G | horizontal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 90° | Auf Anfrage |
|
10016457 (GR100-90O/LSPYGZ) |
Typ G | horizontal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 90° | Auf Anfrage |
|
10016458 (GR100-90OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 90° | Auf Anfrage |
|
10016459 (GR100-90V/LSPXGX) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 100mm | 90° | Auf Anfrage |
|
10016460 (GR100-90V/LSPYGY) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Y | 100mm | 90° | Auf Anfrage |
|
10016461 (GR100-90V/LSPYGZ) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 90° | Auf Anfrage |
|
10016462 (GR100-90VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 100mm | 90° | Auf Anfrage |
|
10016463 (GR125-120OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 125mm | 120° | Auf Anfrage |
|
10016464 (GR125-135VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 125mm | 135° | Auf Anfrage |
|
10016465 (GR160-120OPXGX) |
Typ G | horizontal | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 160mm | 120° | Auf Anfrage |
|
10016466 (GR160-120OPYGX) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 160mm | 120° | Auf Anfrage |
|
10016467 (GR160-120OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 160mm | 120° | Auf Anfrage |
|
10016468 (GR160-120V/LSPXGX) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 160mm | 120° | Auf Anfrage |
|
10016469 (GR160-135V/LSPXGX) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf X-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 160mm | 135° | Auf Anfrage |
|
10016470 (GR160-135VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 160mm | 135° | Auf Anfrage |
|
10016471 (GR160-45VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 160mm | 45° | Auf Anfrage |
|
10016472 (GR200-120OPYGX) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position X | 200mm | 120° | Auf Anfrage |
|
10016473 (GR200-120OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 200mm | 120° | Auf Anfrage |
|
10016474 (GR200-135VPYGZ) |
Typ G | vertikal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 200mm | 135° | Auf Anfrage |
|
10016475 (GR200-30OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 200mm | 30° | Auf Anfrage |
|
10016476 (GR200-60OPYGZ) |
Typ G | horizontal | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Z | 200mm | 60° | Auf Anfrage |
|
10219170 (GR100-90V/LSPYGX) |
Typ G | vertikal mit spiegelbildlichem Schwenkarm | Induktive Abfragung auf Y-Seite | GR= hydraulische Gleichlaufregelung mit Bremsfunktion | Zylinder Position Y | 100mm | 90° | Auf Anfrage |
