Produktnummer:
10120290
Herstellernummer:
04090-08
Hersteller:
Norelem

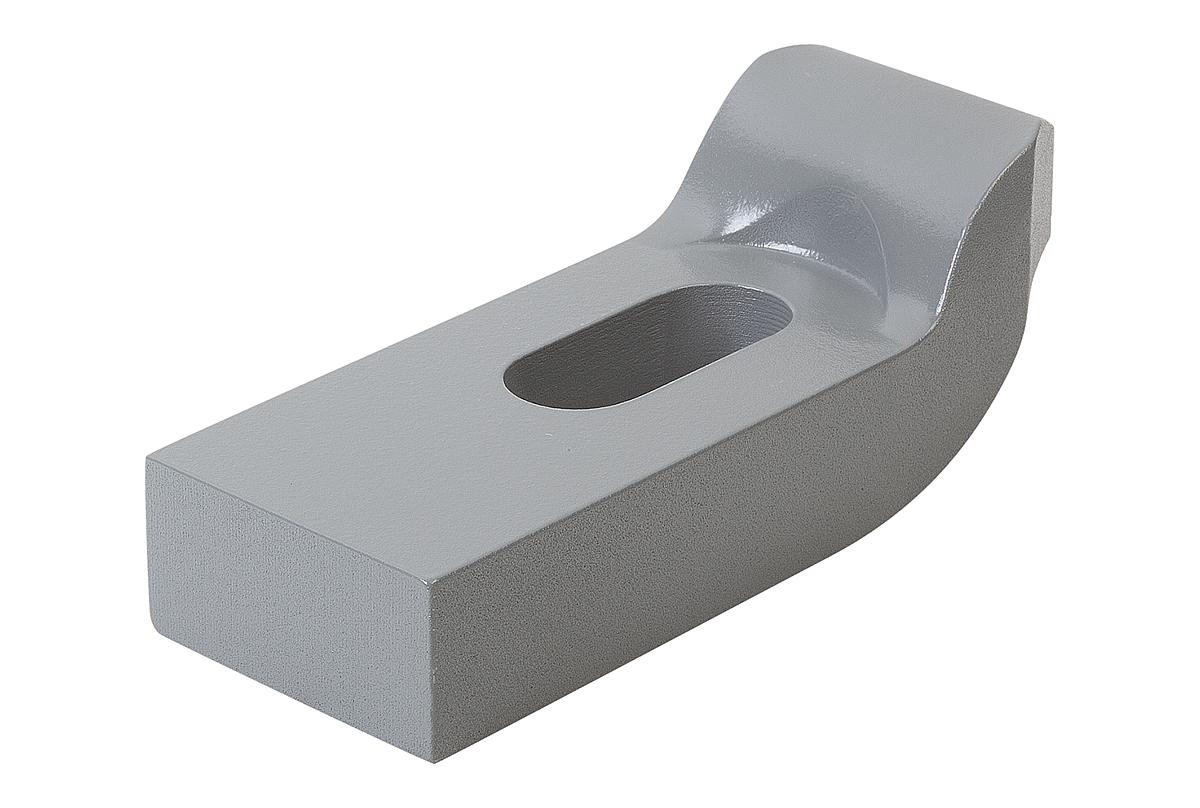

DIN 6316 04090-08 SPANNEISEN GEKRÖPFT STAHL, FÜR SCHRAUBE M8, L=80
B1:
9
L:
80
Material:
Stahl
Produktnummer:
10120290
DIN 6316 Spanneisen gekröpft Stahl und Aluminium
Beschreibung
Beim Einsatz von Kegelpfannen DIN 6319 ist die Form G zu verwenden.
Werkstoff: Vergütungsstahl oder EN AW-7022.
Ausführung: lackiert, oder Aluminium blank.
Werkstoff: Vergütungsstahl oder EN AW-7022.
Ausführung: lackiert, oder Aluminium blank.

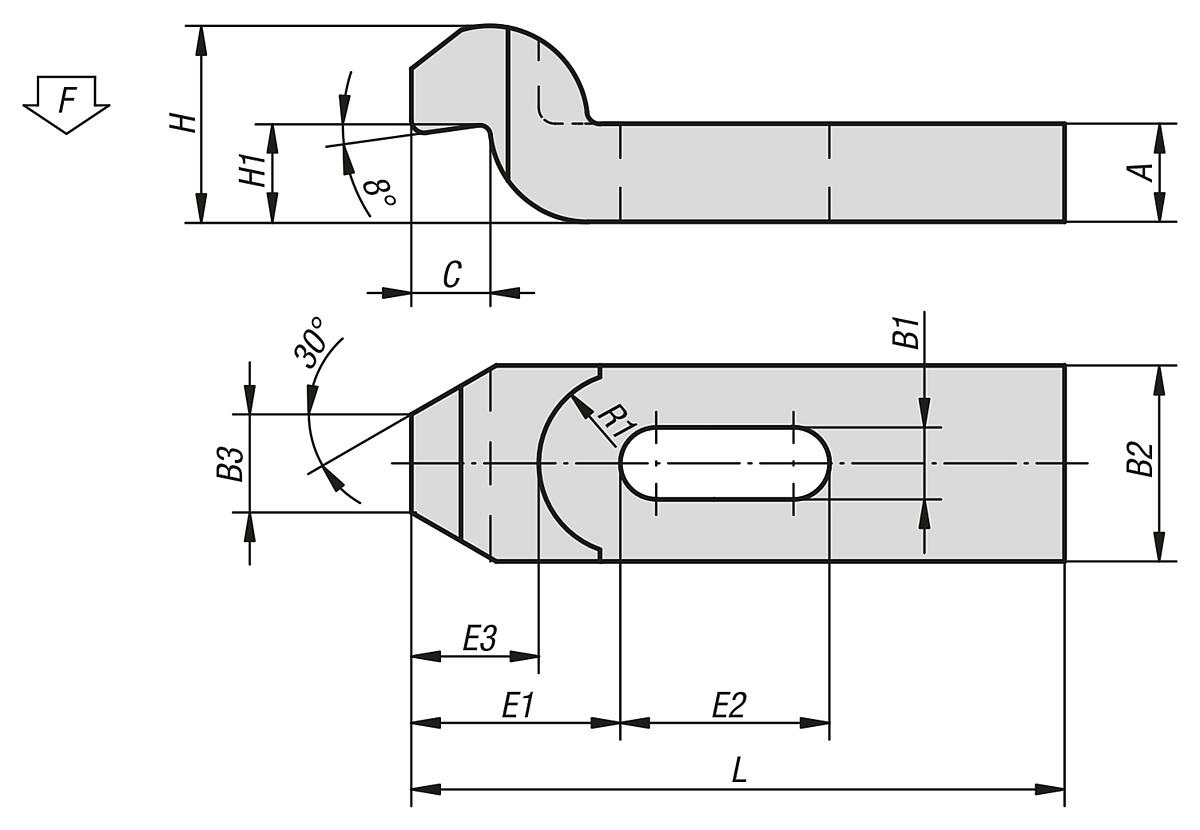

Eigenschaften
| A: | 12 |
|---|---|
| B1: | 9 |
| B2: | 25 |
| B3: | 12 |
| C: | 9 |
| E1: | 25 |
| E2: | 25 |
| E3: | 17 |
| F kN: | 8,77 |
| H: | 24 |
| H1: | 11 |
| L: | 80 |
| Material: | Stahl |
| R1: | 14 |
| für Schraube: | M8 |
Dokumente
1
| Variante | B1 | L | Material | Preis |
|---|---|---|---|---|
|
10120289 (04090-06) |
7 | 60 | Stahl | ab 10,53 € |
|
10120290 (04090-08) |
9 | 80 | Stahl | ab 12,92 € |
|
10120291 (04090-10) |
11 | 100 | Stahl | ab 13,52 € |
|
10120292 (04090-12) |
14 | 125 | Stahl | ab 15,48 € |
|
10120293 (04090-16) |
18 | 125 | Stahl | ab 19,90 € |
|
10120301 (04090-206) |
7 | 60 | Al | ab 23,76 € |
|
10120294 (04090-161) |
18 | 160 | Stahl | ab 24,49 € |
|
10120302 (04090-208) |
9 | 80 | Al | ab 26,89 € |
|
10120303 (04090-210) |
11 | 100 | Al | ab 31,86 € |
|
10120295 (04090-20) |
22 | 160 | Stahl | ab 36,33 € |
|
10120296 (04090-201) |
22 | 200 | Stahl | ab 41,38 € |
|
10120304 (04090-212) |
14 | 125 | Al | ab 41,66 € |
|
10120305 (04090-216) |
18 | 125 | Al | ab 49,24 € |
|
10120297 (04090-24) |
26 | 200 | Stahl | ab 57,31 € |
|
10120306 (04090-2161) |
18 | 160 | Al | ab 59,37 € |
|
10120298 (04090-241) |
26 | 250 | Stahl | ab 72,30 € |
|
10120307 (04090-220) |
22 | 160 | Al | ab 98,47 € |
|
10120308 (04090-2201) |
22 | 200 | Al | ab 121,48 € |
|
10120299 (04090-30) |
34 | 250 | Stahl | ab 138,43 € |
|
10120309 (04090-224) |
26 | 200 | Al | ab 156,06 € |
|
10120300 (04090-301) |
34 | 315 | Stahl | ab 178,40 € |
|
10120310 (04090-2241) |
26 | 250 | Al | ab 180,26 € |
|
10120311 (04090-230) |
34 | 250 | Al | ab 247,99 € |
|
10120312 (04090-2301) |
34 | 315 | Al | ab 289,65 € |
