Produktnummer:
10114368
Herstellernummer:
07420-105
Hersteller:
Norelem

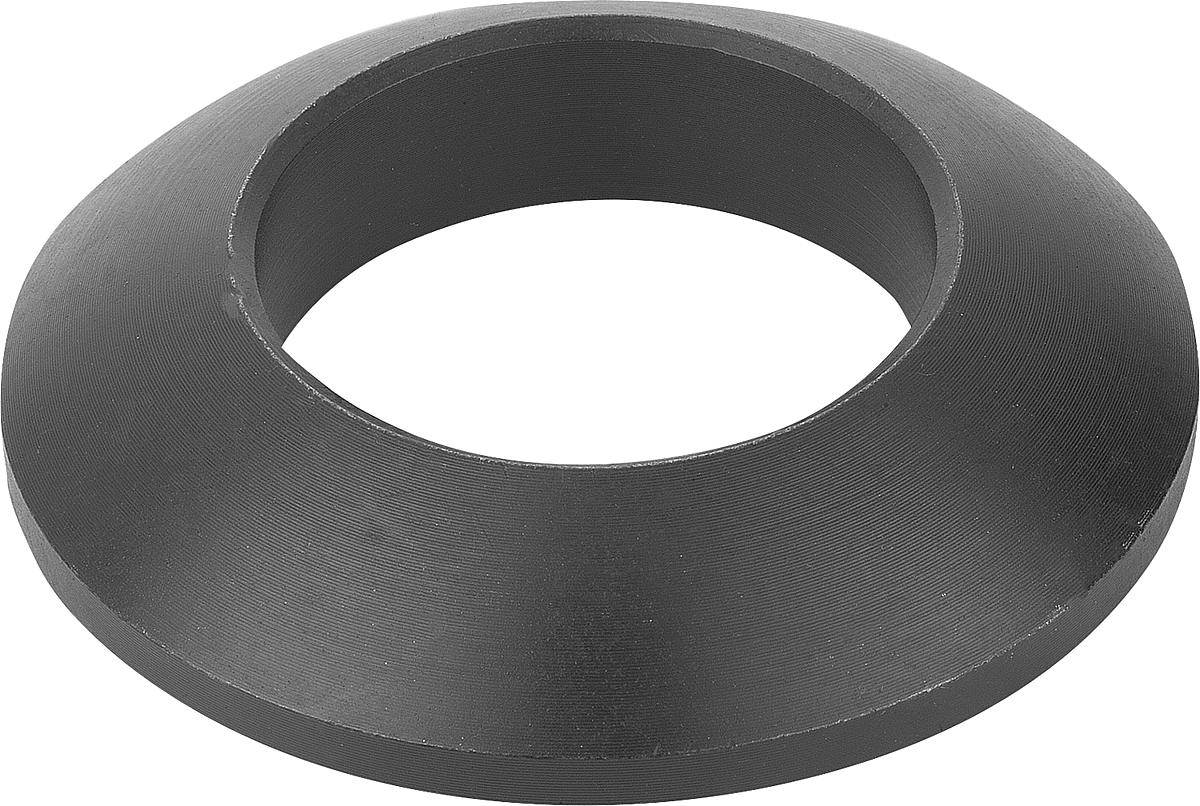

DIN 6319 07420-105 KUGELSCHEIBE DIN 6319, FORM C, D1=5,25
D1:
5,25
Material:
Stahl
Produktnummer:
10114368

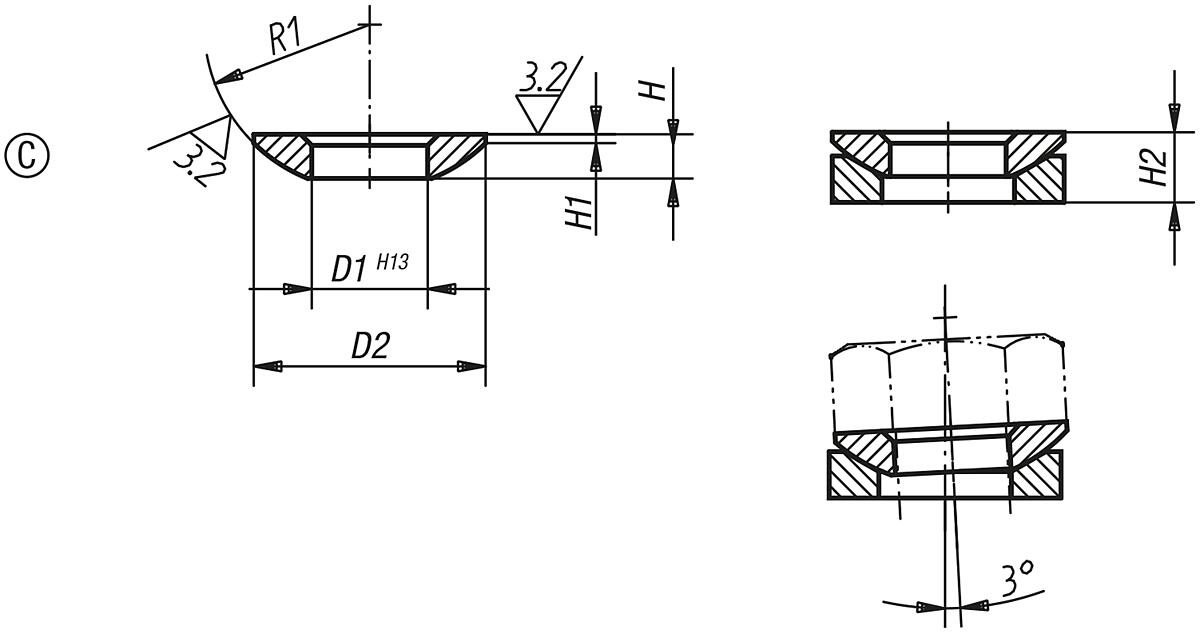

DIN 6319 Kugelscheiben, Form C , Ausgabe 10/01
Beschreibung
LE70183 07420 Werkstoff:
Einsatzstahl oder nichtrostender Stahl.
Form G, Vergütungsstahl vergütet auf HV 390 ±40.
Ausführung:
einsatzgehärtet. Edelstahl-Ausführung ungehärtet, blank.
Hinweis:
Für Langlöcher sollten die Kegelpfannen Ausführung G eingesetzt werden.
Belastbarkeitsangaben gelten nicht für Edelstahl-Ausführungen.
Einsatzstahl oder nichtrostender Stahl.
Form G, Vergütungsstahl vergütet auf HV 390 ±40.
Ausführung:
einsatzgehärtet. Edelstahl-Ausführung ungehärtet, blank.
Hinweis:
Für Langlöcher sollten die Kegelpfannen Ausführung G eingesetzt werden.
Belastbarkeitsangaben gelten nicht für Edelstahl-Ausführungen.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | - |
|---|---|
| D1: | 5,25 |
| D3: | 10,5 |
| Form: | C |
| Gewicht ca. g: | 0,8 |
| H1: | 0,4 |
| H2: | 2 |
| Material: | Stahl |
| R1: | 7,5 |
| für Bolzen Ø: | 5 |
Dokumente
1
| Variante | Material | D1 | Preis |
|---|---|---|---|
|
10114369 (07420-106) |
Stahl | 6,4 | ab 0,33 € |
|
10114370 (07420-108) |
Stahl | 8,4 | ab 0,35 € |
|
10114368 (07420-105) |
Stahl | 5,25 | ab 0,42 € |
|
10114371 (07420-110) |
Stahl | 10,5 | ab 0,52 € |
|
10114372 (07420-112) |
Stahl | 13 | ab 0,56 € |
|
10114373 (07420-114) |
Stahl | 15 | ab 0,86 € |
|
10114374 (07420-116) |
Stahl | 17 | ab 0,90 € |
|
10114383 (07420-0106) |
Edelstahl | 6,4 | ab 0,97 € |
|
10114375 (07420-120) |
Stahl | 21 | ab 1,28 € |
|
10114384 (07420-0108) |
Edelstahl | 8,4 | ab 1,38 € |
|
10114385 (07420-0110) |
Edelstahl | 10,5 | ab 1,87 € |
|
10114386 (07420-0112) |
Edelstahl | 13 | ab 2,21 € |
|
10114376 (07420-124) |
Stahl | 25 | ab 2,24 € |
|
10114387 (07420-0116) |
Edelstahl | 17 | ab 3,41 € |
|
10114377 (07420-130) |
Stahl | 31 | ab 3,77 € |
|
10114388 (07420-0120) |
Edelstahl | 21 | ab 4,70 € |
|
10114389 (07420-0124) |
Edelstahl | 25 | ab 7,49 € |
|
10114378 (07420-136) |
Stahl | 37 | ab 8,94 € |
|
10114390 (07420-0130) |
Edelstahl | 31 | ab 12,17 € |
|
10114379 (07420-142) |
Stahl | 43 | ab 12,70 € |
|
10114391 (07420-0136) |
Edelstahl | 37 | ab 18,50 € |
|
10114380 (07420-148) |
Stahl | 50 | ab 18,95 € |
|
10114381 (07420-156) |
Stahl | 58 | ab 32,32 € |
|
10114392 (07420-0142) |
Edelstahl | 43 | ab 35,67 € |
|
10114382 (07420-164) |
Stahl | 66 | ab 43,83 € |
|
10114393 (07420-0148) |
Edelstahl | 50 | ab 51,90 € |
