Produktnummer:
10070938
Herstellernummer:
K0293.406
Hersteller:
Kipp

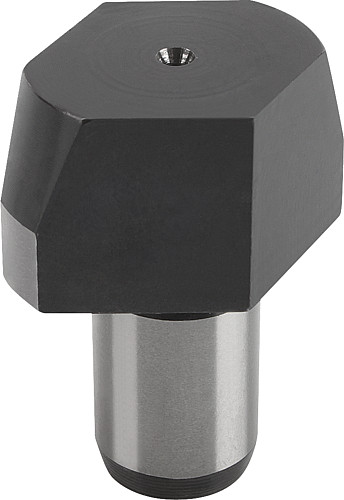

DIN 6321 AUFNAHMEBOLZEN FORM C, KURZ, D1=6
Ausführung:
kurz
B:
1
D1:
6
D2:
4
Form:
C
Gewicht ca. g:
2
L1:
7
L2:
6
L3:
1,2
L4:
4
T:
0,02
| Anzahl | Preis* |
|---|---|
| Bis 99 |
7,12 €
|
| Bis 249 |
6,91 €
|
| Bis 499 |
6,76 €
|
| Bis 999 |
6,41 €
|
| Ab 1000 |
6,05 €
|
Produktnummer:
10070938

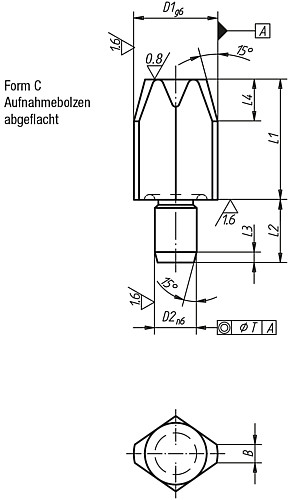

DIN 6321 Aufnahmebolzen kurz Form C
Beschreibung
Auflagefläche ohne Zentrierung.
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Ähnliche Bolzen siehe K0352, K0353, K0354 und K0355.
Eigenschaften
| Ausführung: | kurz |
|---|---|
| B: | 1 |
| D1: | 6 |
| D2: | 4 |
| Form: | C |
| Gewicht ca. g: | 2 |
| L1: | 7 |
| L2: | 6 |
| L3: | 1,2 |
| L4: | 4 |
| T: | 0,02 |
Dokumente
1
| Variante | Ausführung | Form | D2 | L1 | L2 | Gewicht ca. g | D1 | L3 | T | L4 | B | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10070938 (K0293.406) |
kurz | C | 4 | 7 | 6 | 2 | 6 | 1,2 | 0,02 | 4 | 1 | ab 7,12 € |
|
10070939 (K0293.408) |
kurz | C | 6 | 10 | 9 | 6 | 8 | 1,6 | 0,02 | 6 | 1,6 | ab 7,75 € |
|
10070941 (K0293.412) |
kurz | C | 6 | 10 | 9 | 8 | 12 | 1,6 | 0,02 | 6 | 2,5 | ab 8,90 € |
|
10070940 (K0293.410) |
kurz | C | 6 | 10 | 9 | 7 | 10 | 1,6 | 0,02 | 6 | 2,5 | ab 9,18 € |
|
10070942 (K0293.416) |
kurz | C | 8 | 13 | 12 | 21 | 16 | 2 | 0,04 | 8 | 3,5 | ab 10,85 € |
|
10070943 (K0293.420) |
kurz | C | 12 | 15 | 18 | 46 | 20 | 2,5 | 0,04 | 9 | 5 | ab 15,77 € |
|
10070944 (K0293.425) |
kurz | C | 12 | 15 | 18 | 66 | 25 | 2,5 | 0,04 | 9 | 5 | ab 16,17 € |
