Produktnummer:
10206805
Herstellernummer:
23120.0022
Hersteller:
Halder
DIN 6323 23120.0022 Loser Nutenstein 20 x 22, Form C, b1 < b2
Form:
C
Nutenmaß Maschine b2 h6:
22
Nutenmaß Vorrichtung b1 h6:
20
| Anzahl | Preis* |
|---|---|
| Bis 9 |
43,45 €
|
| Bis 13 |
39,11 €
|
| Bis 17 |
34,76 €
|
| Ab 18 |
32,02 €
|
Produktnummer:
10206805
DIN 6323 Lose Nutensteine
Beschreibung

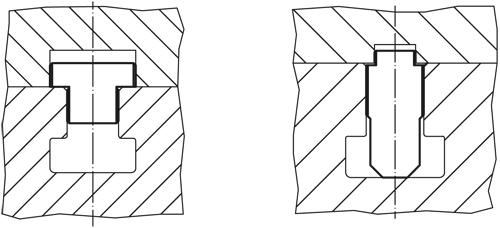

Zum Ausrichten von Vorrichtungen und Spannzeugen auf Maschinentischen mit T-Nuten nach DIN 650. Gegenüber den angeschraubten, überstehenden, festen und flachen Nutensteinen haben sie den Vorteil, dass die Maschinentische nicht beschädigt werden können, da sie erst nach dem groben Ausrichten seitlich eingeschoben werden.

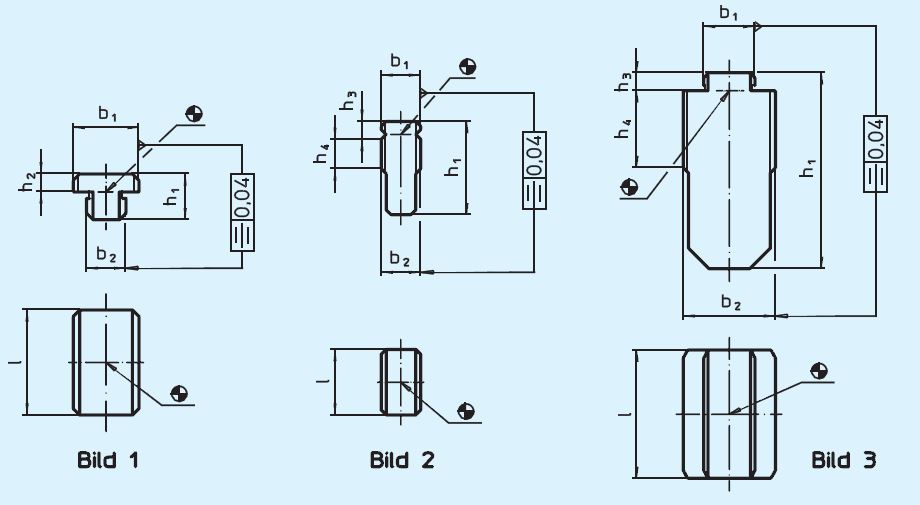

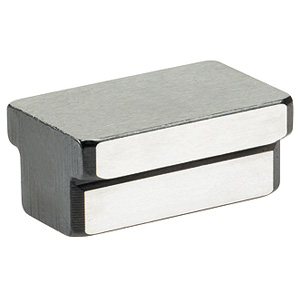

Form A: b1 > b2
Form B: b1 = b2

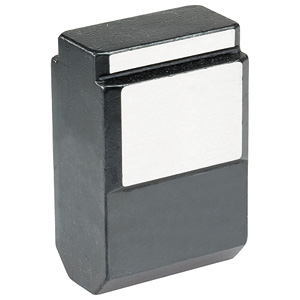

Form C: b1 < b2
Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen
Form A: b1 > b2
Form B: b1 = b2
Form C: b1 < b2
Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen
Eigenschaften
| Form: | C |
|---|---|
| Gewicht (g): | 302 |
| Nutenmaß Maschine b2 h6: | 22 |
| Nutenmaß Vorrichtung b1 h6: | 20 |
| h1: | 50,5 |
| h2: | - |
| h3: | 7,0 |
| h4: | 18 |
| l: | 40 |
Dokumente
1
| Variante | Form | Nutenmaß Vorrichtung b1 h6 | Nutenmaß Maschine b2 h6 | Preis |
|---|---|---|---|---|
|
10206799 (23120.0011) |
B | 12 | 12 | ab 18,85 € |
|
10206798 (23120.0010) |
A | 12 | 10 | ab 23,85 € |
|
10206804 (23120.0020) |
B | 20 | 20 | ab 26,50 € |
|
10206800 (23120.0012) |
A | 20 | 12 | ab 27,65 € |
|
10206801 (23120.0014) |
A | 20 | 14 | ab 27,65 € |
|
10206802 (23120.0016) |
A | 20 | 16 | ab 27,65 € |
|
10206803 (23120.0018) |
A | 20 | 18 | ab 27,65 € |
|
10206805 (23120.0022) |
C | 20 | 22 | ab 43,45 € |
|
10206806 (23120.0028) |
C | 20 | 28 | ab 51,80 € |
|
10206807 (23120.0036) |
C | 20 | 36 | ab 75,20 € |
