Produktnummer:
10180309
Herstellernummer:
101.1-18-M8-SW
Hersteller:
Ganter
Ganter 101.1-18-M8-SW VERSTELLB. KLEMMHEBEL, EDELSTAHL, SCHWARZ
Anschlussgewinde (d2):
M 8
Durchmesser (d1):
18
Farbe:
SW - schwarz, RAL 9005, strukturmatt
Griffkoerpermaterial (Werkstoff):
ZD
Verstellbar:
Ja
| Anzahl | Preis* |
|---|---|
| Bis 55 |
7,55 €
|
| Bis 77 |
6,80 €
|
| Bis 99 |
6,04 €
|
| Ab 100 |
5,29 €
|
Produktnummer:
10180309

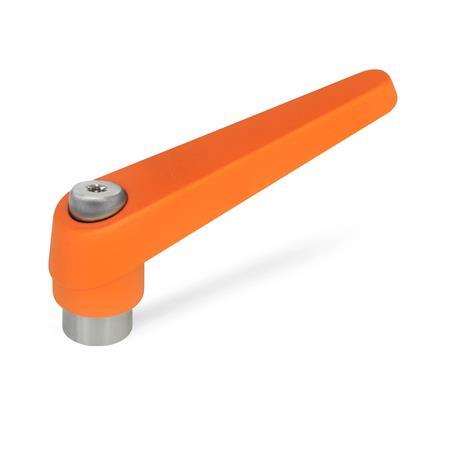

GN 101.1 Verstellbare Klemmhebel, Innengewinde
Beschreibung

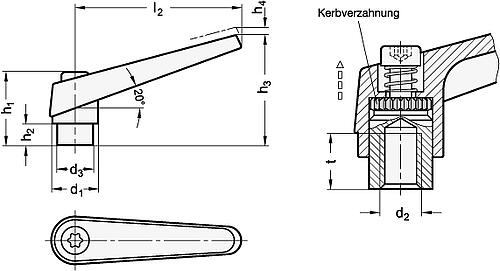

Verstellbare Klemmhebel GN 101.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Ausführung:
• Griffkörper Zink-Druckguss
• kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
orange, RAL 2004, strukturmatt OS
• Gewindebuchse und Halteschraube
Stahl, brüniert
Auf Anfrage:
• mit Edelstahl-Gewindeeinsatz
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Ausführung:
• Griffkörper Zink-Druckguss
• kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
orange, RAL 2004, strukturmatt OS
• Gewindebuchse und Halteschraube
Stahl, brüniert
Auf Anfrage:
• mit Edelstahl-Gewindeeinsatz
Eigenschaften
| Anschlussgewinde (d2): | M 8 |
|---|---|
| Durchmesser (d1): | 18 |
| Farbe: | SW - schwarz, RAL 9005, strukturmatt |
| Griffkoerpermaterial (Werkstoff): | ZD |
| Verstellbar: | Ja |
Dokumente
1
| Variante | Anschlussgewinde (d2) | Durchmesser (d1) | Griffkoerpermaterial (Werkstoff) | Verstellbar | Farbe | Preis |
|---|---|---|---|---|---|---|
|
10180295 (101.1-14-M5-SW) |
M 5 | 14 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 4,16 € |
|
10180298 (101.1-14-M5-OS) |
M 5 | 14 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 4,16 € |
|
10180299 (101.1-14-M6-OS) |
M 6 | 14 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 4,16 € |
|
10180307 (101.1-14-M6-SW) |
M 6 | 14 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 4,16 € |
|
10180300 (101.1-18-M6-OS) |
M 6 | 18 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 4,98 € |
|
10180301 (101.1-18-M8-OS) |
M 8 | 18 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 4,98 € |
|
10180308 (101.1-18-M6-SW) |
M 6 | 18 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 4,98 € |
|
10180309 (101.1-18-M8-SW) |
M 8 | 18 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 4,98 € |
|
10180290 (101.1-22-M8-SW) |
M 8 | 22 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 6,28 € |
|
10180291 (101.1-22-M10-SW) |
M 10 | 22 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 6,28 € |
|
10180302 (101.1-22-M8-OS) |
M 8 | 22 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 6,28 € |
|
10180303 (101.1-22-M10-OS) |
M 10 | 22 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 6,28 € |
|
10180292 (101.1-25-M10-SW) |
M 10 | 25 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 8,11 € |
|
10180293 (101.1-25-M12-SW) |
M 12 | 25 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 8,11 € |
|
10180304 (101.1-25-M10-OS) |
M 10 | 25 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 8,11 € |
|
10180305 (101.1-25-M12-OS) |
M 12 | 25 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 8,11 € |
|
10180294 (101.1-30-M12-SW) |
M 12 | 30 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 12,15 € |
|
10180296 (101.1-30-M16-SW) |
M 16 | 30 | ZD | Ja | SW - schwarz, RAL 9005, strukturmatt | ab 12,15 € |
|
10180297 (101.1-30-M16-OS) |
M 16 | 30 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 12,15 € |
|
10180306 (101.1-30-M12-OS) |
M 12 | 30 | ZD | Ja | OS - orange, RAL 2004, strukturmatt | ab 12,15 € |
