Produktnummer:
10201256
Hersteller:
Ganter
Ganter 131-B10-B10-2-BL KREUZ KLEMMVERBINDER
Bohrung (d1_1):
B 10
Bohrung (d2):
B 10
Kennziffer:
2 - mit 2 Edelstahl-Zylinderschrauben DIN 912
Oberfläche:
BL - gestrahlt, matt
Werkstoff:
Aluminium
| Anzahl | Stückpreis |
|---|---|
| Bis 31 |
13,37 €*
|
| Bis 44 |
12,05 €*
|
| Bis 57 |
10,73 €*
|
| Ab 58 |
10,44 €*
|
Produktnummer:
10201256
GN 131 Kreuz Klemmverbinder, Aluminium
Beschreibung

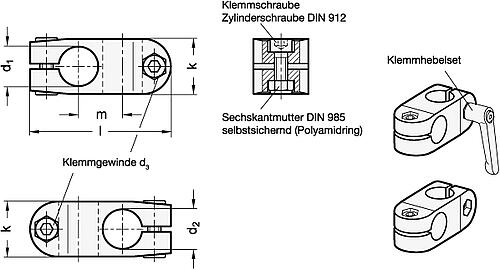

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 131 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch einen verstellbaren Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium -kunststoffbeschichtet schwarz, RAL 9005, strukturmatt SW
-blank BL matt gestrahlt
• Edelstahl NI - nichtrostend, 1.4308 - matt poliert
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912 Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985 Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911 -Zink-Druckguss, Einsätze / Distanzhülsen Edelstahl, nichtrostend 1.4305
Kennziffer:
1 mit 2 Klemmschrauben DIN 912, verzinkt
2 mit 2 Edelstahl-Klemmschrauben DIN 912
Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen
Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch einen verstellbaren Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium -kunststoffbeschichtet schwarz, RAL 9005, strukturmatt SW
-blank BL matt gestrahlt
• Edelstahl NI - nichtrostend, 1.4308 - matt poliert
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912 Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985 Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911 -Zink-Druckguss, Einsätze / Distanzhülsen Edelstahl, nichtrostend 1.4305
Kennziffer:
1 mit 2 Klemmschrauben DIN 912, verzinkt
2 mit 2 Edelstahl-Klemmschrauben DIN 912
Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen
Eigenschaften
| Bohrung (d1_1): | B 10 |
|---|---|
| Bohrung (d2): | B 10 |
| Kennziffer: | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 |
| Oberfläche: | BL - gestrahlt, matt |
| Werkstoff: | Aluminium |
Dokumente
1
| Variante | Werkstoff | Oberfläche | Bohrung (d1_1) | Bohrung (d2) | Kennziffer | Preis |
|---|---|---|---|---|---|---|
|
10201266 (131-B18-B18-2-BL) |
Aluminium | BL - gestrahlt, matt | B 18 | B 18 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,30 € |
|
10201270 (131-B15-B15-2-BL) |
Aluminium | BL - gestrahlt, matt | B 15 | B 15 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,30 € |
|
10201274 (131-B16-B16-2-BL) |
Aluminium | BL - gestrahlt, matt | B 16 | B 16 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,30 € |
|
10201265 (131-B14-B14-2-BL) |
Aluminium | BL - gestrahlt, matt | B 14 | B 14 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,31 € |
|
10201256 (131-B10-B10-2-BL) |
Aluminium | BL - gestrahlt, matt | B 10 | B 10 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,37 € |
|
10201260 (131-B12-B12-2-BL) |
Aluminium | BL - gestrahlt, matt | B 12 | B 12 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,37 € |
|
10201255 (131-B10-B10-2-SW) |

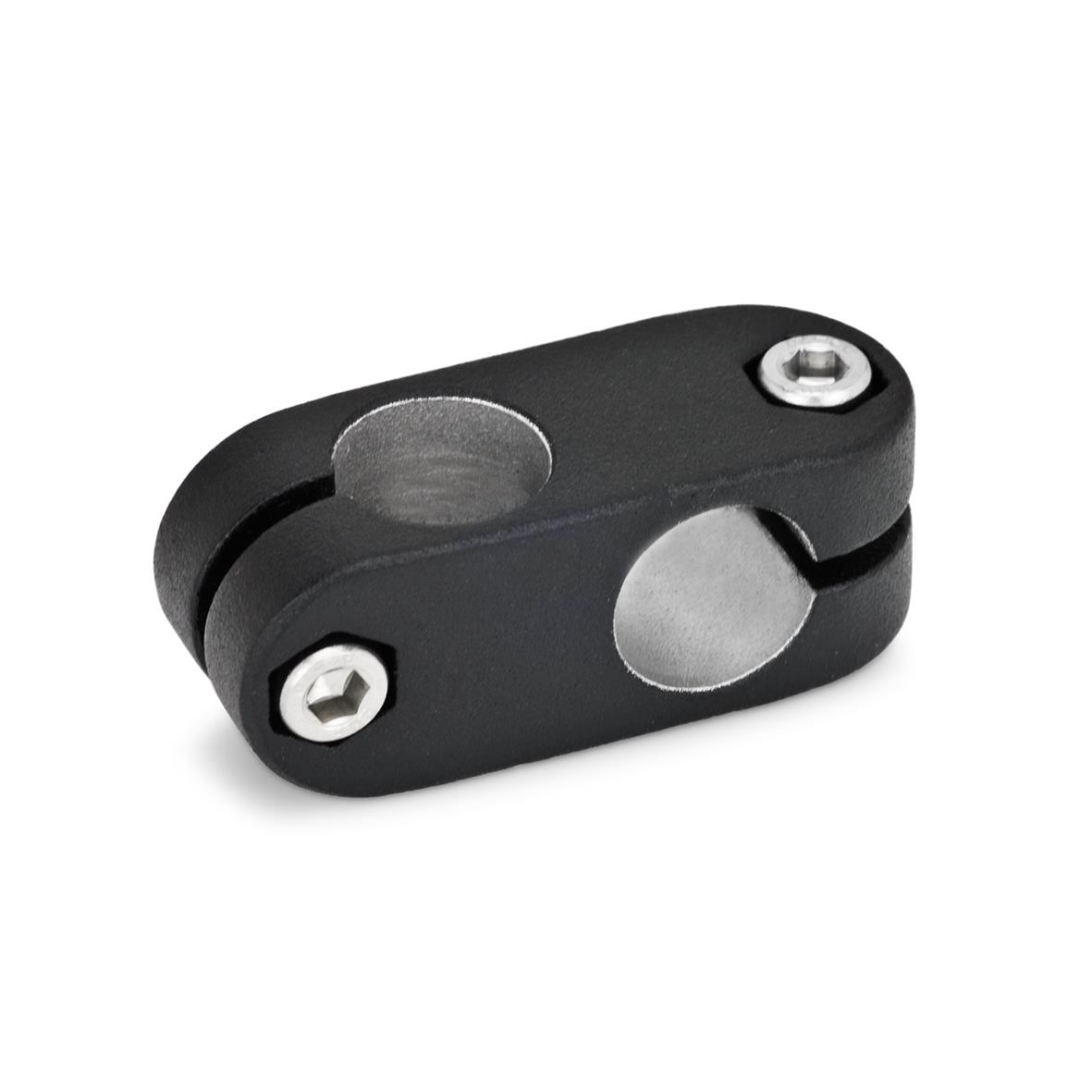

Aluminium | SW - schwarz, RAL 9005, strukturmatt | B 10 | B 10 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,42 € |
|
10201259 (131-B12-B12-2-SW) |
Aluminium | SW - schwarz, RAL 9005, strukturmatt | B 12 | B 12 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,42 € |
|
10201263 (131-B14-B14-2-SW) |
Aluminium | SW - schwarz, RAL 9005, strukturmatt | B 14 | B 14 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,42 € |
|
10201269 (131-B15-B15-2-SW) |
Aluminium | SW - schwarz, RAL 9005, strukturmatt | B 15 | B 15 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,42 € |
|
10201273 (131-B16-B16-2-SW) |
Aluminium | SW - schwarz, RAL 9005, strukturmatt | B 16 | B 16 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,42 € |
|
10201277 (131-B18-B18-2-SW) |
Aluminium | SW - schwarz, RAL 9005, strukturmatt | B 18 | B 18 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 13,42 € |
