Produktnummer:
10201249
Hersteller:
Ganter
Ganter 131-B12-B12-2-NI Kreuz-Klemmverbinder, Edelstahl
Bohrung (d1):
B 12
Bohrung (d2):
B 12
Kennziffer:
2 - mit 2 Edelstahl-Zylinderschrauben DIN 912
Werkstoff:
NI - Edelstahl
| Anzahl | Stückpreis |
|---|---|
| Bis 15 |
28,43 €*
|
| Bis 21 |
25,67 €*
|
| Bis 27 |
22,91 €*
|
| Ab 28 |
22,29 €*
|
Produktnummer:
10201249
GN 131 Kreuz-Klemmverbinder, Edelstahl
Beschreibung
Die Klemmbohrungen der Kreuz-Klemmverbinder GN 131 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN?2391, DIN 2395 und DIN 2462 ausgelegt.

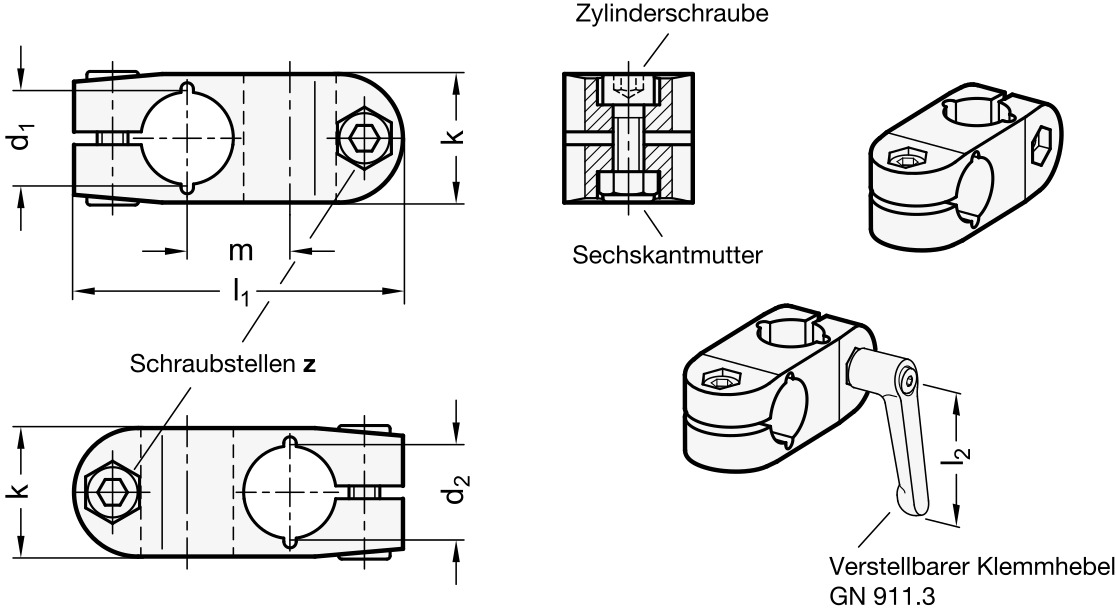

An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Ausführung:
Edelstahl (NI)
- nichtrostend, 1.4308
- matt gestrahlt
Zylinderschrauben DIN 912
- Edelstahl, nichtrostend 1.4301
Sechskantmuttern DIN 985
- Edelstahl, nichtrostend 1.4301
- selbstsichernd durch Polyamidring
Zubehör
- Verstellbare Klemmhebel GN 911.3
Auf Anfrage
- d1 / d2 mit unterschiedlichen Bohrungen
An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Ausführung:
Edelstahl (NI)
- nichtrostend, 1.4308
- matt gestrahlt
Zylinderschrauben DIN 912
- Edelstahl, nichtrostend 1.4301
Sechskantmuttern DIN 985
- Edelstahl, nichtrostend 1.4301
- selbstsichernd durch Polyamidring
Zubehör
- Verstellbare Klemmhebel GN 911.3
Auf Anfrage
- d1 / d2 mit unterschiedlichen Bohrungen
Eigenschaften
| Bohrung (d1): | B 12 |
|---|---|
| Bohrung (d2): | B 12 |
| Kennziffer: | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 |
| Werkstoff: | NI - Edelstahl |
Dokumente
1
| Variante | Werkstoff | Bohrung (d2) | Bohrung (d1) | Kennziffer | Preis |
|---|---|---|---|---|---|
|
10201248 (131-B14-B14-2-NI) |
NI - Edelstahl | B 14 | B 14 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 28,43 € |
|
10201249 (131-B12-B12-2-NI) |
NI - Edelstahl | B 12 | B 12 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 28,43 € |
|
10201250 (131-B15-B15-2-NI) |
NI - Edelstahl | B 15 | B 15 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 28,43 € |
|
10201252 (131-B16-B16-2-NI) |
NI - Edelstahl | B 16 | B 16 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 28,58 € |
|
10201251 (131-B20-B20-2-NI) |
NI - Edelstahl | B 20 | B 20 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 28,71 € |
|
10201253 (131-B18-B18-2-NI) |
NI - Edelstahl | B 18 | B 18 | 2 - mit 2 Edelstahl-Zylinderschrauben DIN 912 | ab 28,71 € |
Produktgalerie überspringen
Ähnliche Produkte
Ganter 131-B10-B10-2-SW KREUZ KLEMMVERBINDER
Ab
10,48 €*
Die Klemmbohrungen der Kreuz-Klemmverbinder GN 131 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch einen verstellbaren Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).Ausführung:• Aluminium -kunststoffbeschichtet schwarz, RAL 9005, strukturmatt SW-blank BL matt gestrahlt• Edelstahl NI - nichtrostend, 1.4308 - matt poliert• Klemmbohrungen mechanisch bearbeitet• Zylinderschrauben DIN 912 Stahl verzinkt / Edelstahl 1.4301• Sechskantmuttern DIN 985 Stahl verzinkt / Edelstahl 1.4301• Verstellbare Klemmhebel GN 911 -Zink-Druckguss, Einsätze / Distanzhülsen Edelstahl, nichtrostend 1.4305Kennziffer:1 mit 2 Klemmschrauben DIN 912, verzinkt2 mit 2 Edelstahl-Klemmschrauben DIN 912Auf Anfrage:• d1 / d2 mit unterschiedlichen Bohrungen
Varianten ab 10,38 €*

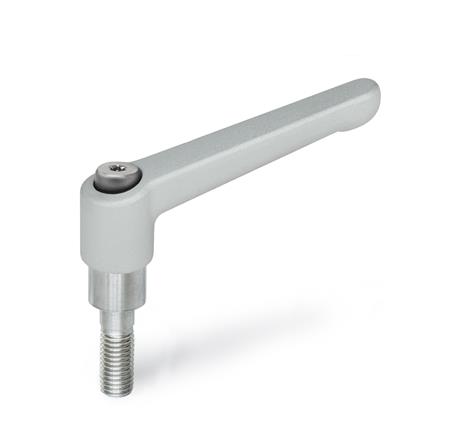

Ganter 911-45-M6-20-SR Verstellbare Klemmhebel für Rohr-Klemmverbinder / Verfahrschlitten
