Produktnummer:
10204546
Herstellernummer:
145.1-B18-2-SW
Hersteller:
Ganter
Ganter 145.1-B18-2-SW VERFAHRSCHLITTEN FLANSCHFORM
Bohrung (d1_1):
B 18
Bohrung (d1_2):
-
Kennziffer:
2
Oberfläche:
SW
Werkstoff:
AL
| Anzahl | Stückpreis |
|---|---|
| Bis 17 |
24,68 €*
|
| Bis 23 |
22,23 €*
|
| Bis 30 |
19,78 €*
|
| Ab 31 |
19,23 €*
|
Produktnummer:
10204546

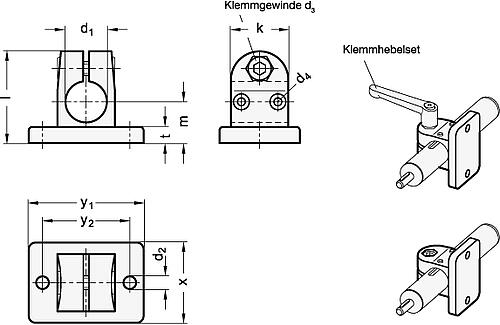

GN 145.1 Verfahrschlitten für Lineareinheiten
Beschreibung
Verfahrschlitten GN 145.1 werden in der Regel nur in Verbindung mit einer Vierkant-Lineareinheit und zur Funktionskontrolle montiert geliefert.
Mit der Klemmschraube an der Führungsbohrung d1 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (festsetzen nach erfolgter Verstellung).
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
• Edelstahl NI
--nichtrostend, 1.4308
--matt poliert
--Bohrung nur mit Gleitbuchse (G18)
• Führungsbohrung mechanisch bearbeitet
• Gleitbuchse
Polyamid
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit einer Klemmschraube DIN 912, verzinkt
2 - mit einer Edelstahl-Klemmschraube DIN 912
Mit der Klemmschraube an der Führungsbohrung d1 kann das Laufspiel eingestellt oder auch der Verfahrschlitten geklemmt werden (festsetzen nach erfolgter Verstellung).
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
• Edelstahl NI
--nichtrostend, 1.4308
--matt poliert
--Bohrung nur mit Gleitbuchse (G18)
• Führungsbohrung mechanisch bearbeitet
• Gleitbuchse
Polyamid
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit einer Klemmschraube DIN 912, verzinkt
2 - mit einer Edelstahl-Klemmschraube DIN 912
Eigenschaften
| Bohrung (d1_1): | B 18 |
|---|---|
| Bohrung (d1_2): | - |
| Kennziffer: | 2 |
| Oberfläche: | SW |
| Werkstoff: | AL |
Dokumente
1
| Variante | Werkstoff | Oberfläche | Kennziffer | Bohrung (d1_1) | Bohrung (d1_2) | Preis |
|---|---|---|---|---|---|---|
|
10204546 (145.1-B18-2-SW) |
AL | SW | 2 | B 18 | - | ab 24,68 € |
|
10204545 (145.1-G18-2-SW) |
AL | SW | 2 | - | G 18 | ab 46,51 € |
