Produktnummer:
10258551
Hersteller:
Ganter
Ganter 187.5-40-60-A-NI EDELSTAHL RASTKOPF
Anzahl der Zähne (z):
60
Außendurchmesser (d1):
40
Form:
A, Zapfen, unbearbeitet (zum Anschweißen)
Werkstoff:
NI - Edelstahl-Feinguss
| Anzahl | Preis* |
|---|---|
| Bis 14 |
29,41 €
|
| Bis 20 |
26,58 €
|
| Bis 26 |
23,75 €
|
| Ab 27 |
20,92 €
|
Produktnummer:
10258551
GN 187.5 Edelstahl Rastköpfe
Beschreibung

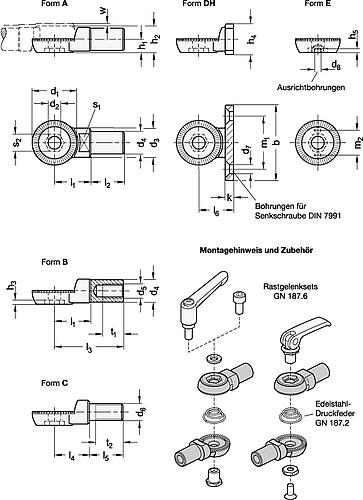

Edelstahl-Rastköpfe GN 187.5 lassen sich in Kombination mit Rastgelenksets GN 187.6 zu Rastgelenken aufbauen. Damit können z. B. Griffstangen und Halterohre oder Ablagen und Halterungen zueinander in definierten Winkeln verstellt und formschlüssig verbunden werden. Die Winkellage der Verzahnung ist auf die Anschlusselemente ausgerichtet, wodurch eine achsparallele oder rechtwinklige Anordnung gewährleistet wird.
Durch Rastgelenksets zusammengehalten und zentriert lassen sich die verschiedenen Formen innerhalb der Nenngrößen d1 beliebig kombinieren. Edelstahl-Druckfedern GN 187.2 können beim Montieren zwischen den Rastköpfen platziert werden und bewirken ein sicheres Trennen beim Lösen. Zusätzliche Konstruktionsmöglichkeiten ergeben sich durch die Kompatibilität der Rastköpfe mit Rastscheiben GN 187.4.

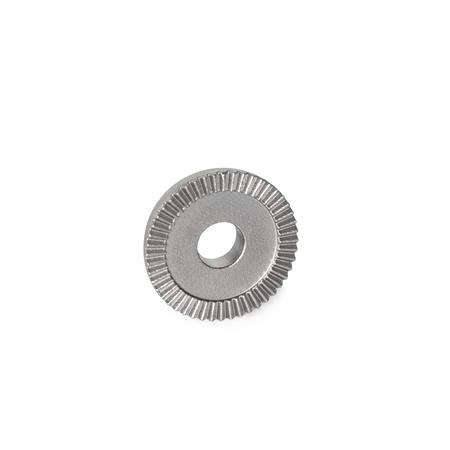

Die Form E kann beim Anschweißen über die, zur Verzahnung ausgerichteten, Aufnahmebohrungen d8 mit Spann- oder Positionierstiften auf einfache Art am Gegenstück positioniert und befestigt werden.
Ausführung
Edelstahl-Feinguss - NI
nichtrostend, 1.4308
matt gestrahlt
Bestellbeispiel:
LE70001 187.5-40-60-A-NI
Durch Rastgelenksets zusammengehalten und zentriert lassen sich die verschiedenen Formen innerhalb der Nenngrößen d1 beliebig kombinieren. Edelstahl-Druckfedern GN 187.2 können beim Montieren zwischen den Rastköpfen platziert werden und bewirken ein sicheres Trennen beim Lösen. Zusätzliche Konstruktionsmöglichkeiten ergeben sich durch die Kompatibilität der Rastköpfe mit Rastscheiben GN 187.4.
Die Form E kann beim Anschweißen über die, zur Verzahnung ausgerichteten, Aufnahmebohrungen d8 mit Spann- oder Positionierstiften auf einfache Art am Gegenstück positioniert und befestigt werden.
Ausführung
Edelstahl-Feinguss - NI
nichtrostend, 1.4308
matt gestrahlt
Bestellbeispiel:
LE70001 187.5-40-60-A-NI
Eigenschaften
| Anzahl der Zähne (z): | 60 |
|---|---|
| Außendurchmesser (d1): | 40 |
| Form: | A, Zapfen, unbearbeitet (zum Anschweißen) |
| Werkstoff: | NI - Edelstahl-Feinguss |
Dokumente
2
| Variante | Außendurchmesser (d1) | Anzahl der Zähne (z) | Werkstoff | Form | Preis |
|---|---|---|---|---|---|
|
10272345 (187.5-27-48-E-NI) |
27 | 48 | NI - Edelstahl-Feinguss | E, Scheibe (zum Anschweißen) | ab 6,79 € |
|
10272350 (187.5-27-60-E-NI) |
27 | 60 | NI - Edelstahl-Feinguss | E, Scheibe (zum Anschweißen) | ab 6,79 € |
|
10272355 (187.5-32-48-E-NI) |
32 | 48 | NI - Edelstahl-Feinguss | E, Scheibe (zum Anschweißen) | ab 8,06 € |
|
10272361 (187.5-32-60-E-NI) |
32 | 60 | NI - Edelstahl-Feinguss | E, Scheibe (zum Anschweißen) | ab 8,06 € |
|
10272344 (187.5-27-48-DH-NI) |

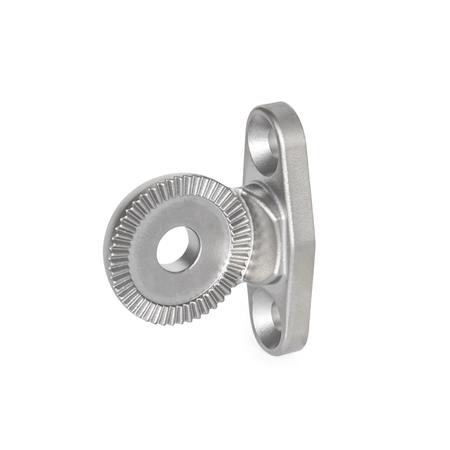

27 | 48 | NI - Edelstahl-Feinguss | DH, Anbauflansch, horizontal | ab 9,29 € |
|
10272349 (187.5-27-60-DH-NI) |
27 | 60 | NI - Edelstahl-Feinguss | DH, Anbauflansch, horizontal | ab 9,29 € |
|
10272346 (187.5-27-60-A-NI) |
27 | 60 | NI - Edelstahl-Feinguss | A, Zapfen, unbearbeitet (zum Anschweißen) | ab 10,18 € |
|
10272356 (187.5-27-48-A-NI) |
27 | 48 | NI - Edelstahl-Feinguss | A, Zapfen, unbearbeitet (zum Anschweißen) | ab 10,18 € |
|
10272366 (187.5-40-48-E-NI) |
40 | 48 | NI - Edelstahl-Feinguss | E, Scheibe (zum Anschweißen) | ab 11,17 € |
|
10272370 (187.5-40-60-E-NI) |
40 | 60 | NI - Edelstahl-Feinguss | E, Scheibe (zum Anschweißen) | ab 11,17 € |
|
10272354 (187.5-32-48-DH-NI) |
32 | 48 | NI - Edelstahl-Feinguss | DH, Anbauflansch, horizontal | ab 11,99 € |
|
10272360 (187.5-32-60-DH-NI) |
32 | 60 | NI - Edelstahl-Feinguss | DH, Anbauflansch, horizontal | ab 11,99 € |
|
10272351 (187.5-32-48-A-NI) |
32 | 48 | NI - Edelstahl-Feinguss | A, Zapfen, unbearbeitet (zum Anschweißen) | ab 14,49 € |
|
10272357 (187.5-32-60-A-NI) |
32 | 60 | NI - Edelstahl-Feinguss | A, Zapfen, unbearbeitet (zum Anschweißen) | ab 14,49 € |
|
10272342 (187.5-27-48-B-NI) |

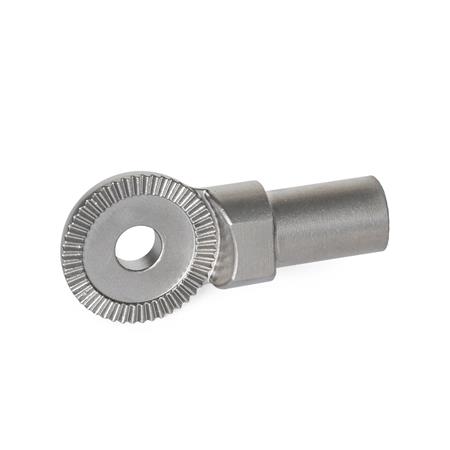

27 | 48 | NI - Edelstahl-Feinguss | B, Zapfen mit Innengewinde | ab 16,39 € |
|
10272343 (187.5-27-48-C-NI) |

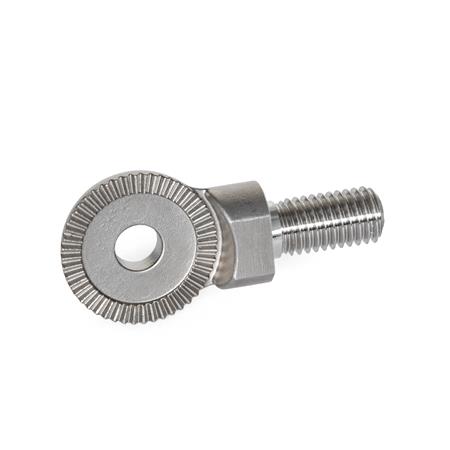

27 | 48 | NI - Edelstahl-Feinguss | C, Zapfen mit Außengewinde | ab 16,39 € |
|
10272347 (187.5-27-60-B-NI) |
27 | 60 | NI - Edelstahl-Feinguss | B, Zapfen mit Innengewinde | ab 16,39 € |
|
10272348 (187.5-27-60-C-NI) |
27 | 60 | NI - Edelstahl-Feinguss | C, Zapfen mit Außengewinde | ab 16,39 € |
|
10272353 (187.5-32-48-C-NI) |
32 | 48 | NI - Edelstahl-Feinguss | C, Zapfen mit Außengewinde | ab 19,67 € |
|
10272359 (187.5-32-60-C-NI) |
32 | 60 | NI - Edelstahl-Feinguss | C, Zapfen mit Außengewinde | ab 19,67 € |
|
10258551 (187.5-40-60-A-NI) |
40 | 60 | NI - Edelstahl-Feinguss | A, Zapfen, unbearbeitet (zum Anschweißen) | ab 19,78 € |
|
10272362 (187.5-40-48-A-NI) |
40 | 48 | NI - Edelstahl-Feinguss | A, Zapfen, unbearbeitet (zum Anschweißen) | ab 19,78 € |
|
10272352 (187.5-32-48-B-NI) |
32 | 48 | NI - Edelstahl-Feinguss | B, Zapfen mit Innengewinde | ab 19,84 € |
|
10272358 (187.5-32-60-B-NI) |
32 | 60 | NI - Edelstahl-Feinguss | B, Zapfen mit Innengewinde | ab 19,84 € |
|
10272365 (187.5-40-48-DH-NI) |
40 | 48 | NI - Edelstahl-Feinguss | DH, Anbauflansch, horizontal | ab 20,08 € |
|
10272369 (187.5-40-60-DH-NI) |
40 | 60 | NI - Edelstahl-Feinguss | DH, Anbauflansch, horizontal | ab 20,08 € |
|
10272363 (187.5-40-48-B-NI) |
40 | 48 | NI - Edelstahl-Feinguss | B, Zapfen mit Innengewinde | ab 23,99 € |
|
10272364 (187.5-40-48-C-NI) |
40 | 48 | NI - Edelstahl-Feinguss | C, Zapfen mit Außengewinde | ab 23,99 € |
|
10272367 (187.5-40-60-B-NI) |
40 | 60 | NI - Edelstahl-Feinguss | B, Zapfen mit Innengewinde | ab 23,99 € |
|
10272368 (187.5-40-60-C-NI) |
40 | 60 | NI - Edelstahl-Feinguss | C, Zapfen mit Außengewinde | ab 23,99 € |
