Produktnummer:
10261967
Herstellernummer:
2276-ALN-62-G-50-AV
Hersteller:
Ganter

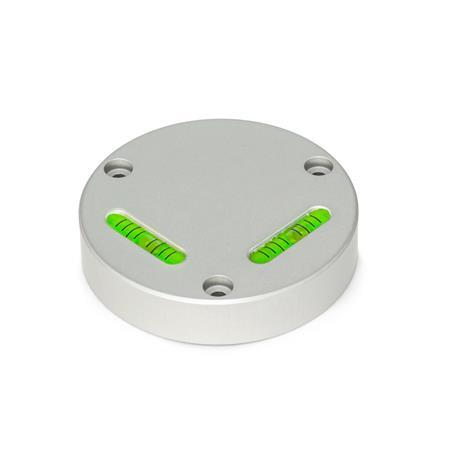

Ganter 2276-ALN-62-G-50-AV Kreuzlibellen, zum Anschrauben
Empfindlichkeit:
50 - Winkelminuten, pro 2 mm Blasenweg
Form:
AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar)
Füllung:
G - grün-transparent
Werkstoff/Oberfläche:
ALN - eloxiert, naturfarben
d1:
62
| Anzahl | Stückpreis |
|---|---|
| Bis 11 |
37,82 €*
|
| Bis 15 |
34,04 €*
|
| Bis 19 |
30,26 €*
|
| Ab 20 |
26,47 €*
|
Produktnummer:
10261967
GN 2276 Kreuzlibellen, zum Anschrauben
Beschreibung
Kreuzlibellen GN 2276 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

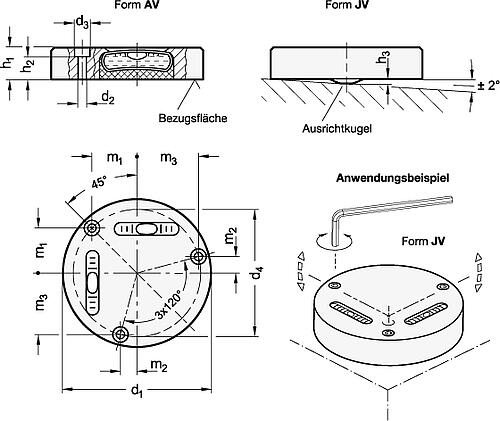

Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blasen mittig zu den Markierungsstrichen befinden, wenn die Horizontallage der Auflagefläche erreicht ist.
Die Libellen der Form JV werden beim Montieren über die um 120° versetzt angeordneten Befestigungsbohrungen ausgerichtet. Eine Ausrichtkugel an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blasen innerhalb der mittigen Markierungsstriche befinden.
Ausführung:
• Gehäuse:
- Aluminium
• ALN - eloxiert, naturfarben
• ALS - elloxiert schwarz
• Libelleneinsatz:
- Glaskörper
• Vergussmasse:
- mineralisch
• Füllung:
- grün-transparentG
Auf Anfrage:
• Füllung, farblos-transparent
andere Empfindlichkeiten
Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blasen mittig zu den Markierungsstrichen befinden, wenn die Horizontallage der Auflagefläche erreicht ist.
Die Libellen der Form JV werden beim Montieren über die um 120° versetzt angeordneten Befestigungsbohrungen ausgerichtet. Eine Ausrichtkugel an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blasen innerhalb der mittigen Markierungsstriche befinden.
Ausführung:
• Gehäuse:
- Aluminium
• ALN - eloxiert, naturfarben
• ALS - elloxiert schwarz
• Libelleneinsatz:
- Glaskörper
• Vergussmasse:
- mineralisch
• Füllung:
- grün-transparentG
Auf Anfrage:
• Füllung, farblos-transparent
andere Empfindlichkeiten
Eigenschaften
| EAN: | 4045525582385 |
|---|---|
| Empfindlichkeit: | 50 - Winkelminuten, pro 2 mm Blasenweg |
| Form: | AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) |
| Füllung: | G - grün-transparent |
| Gewicht: | 0.095 kg |
| Werkstoff/Oberfläche: | ALN - eloxiert, naturfarben |
| d1: | 62 |
| d2: | 3.4 |
| d3: | 6.3 |
| d4: | 52 |
| h1: | 13 |
| h2: | 9.8 |
| h3: | 1 |
| m1: | 18.4 |
| Variante | d1 | Form | Füllung | Empfindlichkeit | Werkstoff/Oberfläche | Preis |
|---|---|---|---|---|---|---|
|
10261966 (2276-ALS-62-G-50-JV) |
62 | JV - justierbar, Montage von der Vorderseite | G - grün-transparent | 50 - Winkelminuten, pro 2 mm Blasenweg | ALS - eloxiert schwarz | ab 37,82 € |
|
10261967 (2276-ALN-62-G-50-AV) |
62 | AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) | G - grün-transparent | 50 - Winkelminuten, pro 2 mm Blasenweg | ALN - eloxiert, naturfarben | ab 37,82 € |
|

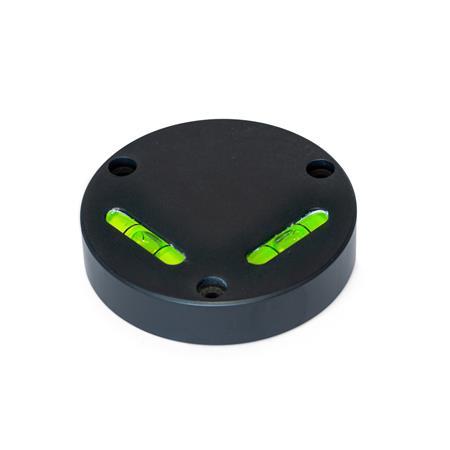

10261968 (2276-ALS-62-G-50-AV) |
62 | AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) | G - grün-transparent | 50 - Winkelminuten, pro 2 mm Blasenweg | ALS - eloxiert schwarz | ab 37,82 € |
|
10261969 (2276-ALN-62-G-50-JV) |
62 | JV - justierbar, Montage von der Vorderseite | G - grün-transparent | 50 - Winkelminuten, pro 2 mm Blasenweg | ALN - eloxiert, naturfarben | ab 37,82 € |
|
10261962 (2276-ALS-62-G-6-AV) |
62 | AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) | G - grün-transparent | 6 - Winkelminuten, pro 2 mm Blasenweg | ALS - eloxiert schwarz | ab 61,49 € |
|
10261963 (2276-ALN-62-G-6-JV) |
62 | JV - justierbar, Montage von der Vorderseite | G - grün-transparent | 6 - Winkelminuten, pro 2 mm Blasenweg | ALN - eloxiert, naturfarben | ab 61,49 € |
|
10261964 (2276-ALN-62-G-6-AV) |
62 | AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) | G - grün-transparent | 6 - Winkelminuten, pro 2 mm Blasenweg | ALN - eloxiert, naturfarben | ab 61,49 € |
|
10261965 (2276-ALS-62-G-6-JV) |
62 | JV - justierbar, Montage von der Vorderseite | G - grün-transparent | 6 - Winkelminuten, pro 2 mm Blasenweg | ALS - eloxiert schwarz | ab 61,49 € |
