Produktnummer:
10190684
Herstellernummer:
251.2-M10-25-O
Hersteller:
Ganter
Ganter 251.2-M10-25-O ANSCHLAGSCHRAUBE MIT ENDSCHALTER, ÖFFNER
Ausführung:
O
Gewinde (d):
M 10
Gewindelänge (l1):
25
Werkstoff:
ST
| Anzahl | Preis* |
|---|---|
| Bis 3 |
104,85 €
|
| Bis 5 |
94,37 €
|
| Bis 7 |
83,88 €
|
| Ab 8 |
73,40 €
|
Produktnummer:
10190684

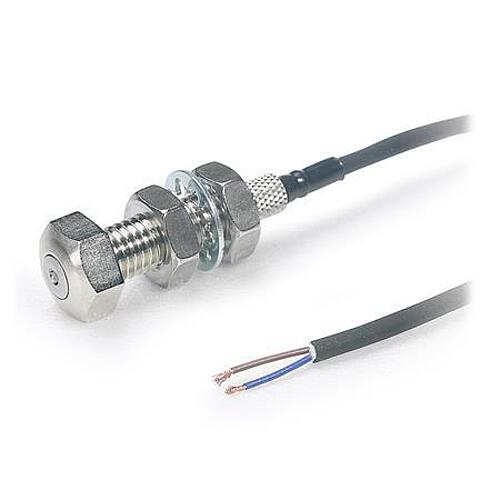

GN 251.2 Anschlagschrauben
Beschreibung

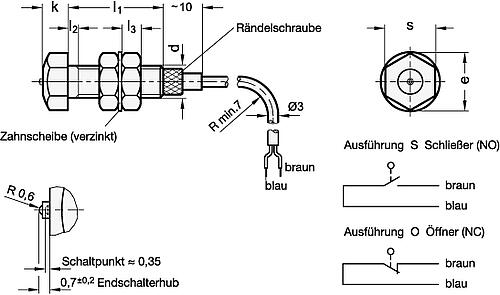

Anschlagschrauben GN 251.2 haben einen gehärteten, abgerundeten Kopf, der als Festanschlag dient.
Die beiden Sechskantmuttern ermöglichen eine exakte Positionierung mit Kontersicherung.
Gleichzeitig kann mit der Positionierung über den eingebauten Endschalter ein elektrisches Steuersignal ausgelöst werden.
Mittels der Rändelschraube kann der Endschalter ein- und ausgebaut werden, ohne dass die Anschlagschraube gelöst werden muss.
Ausführung:
• Schraube Stahl
--Festigkeitsklasse 5.8
--Sechskantkopf gehärtet (HRC 45)
--vernickelt
• Sechskantmuttern Stahl
vernickelt
• Endschalter
--Spannungsbereich: 12 ... 24 V DC
--Schaltstrom empf.: 5-10 mA
--Schaltstrom max. 20 mA DC max.
--Lebensdauer: 3 Mio. Schaltspiele
--Temperaturbereich: -10 °C ... +80 °C
--Betätigungskraft: ~1 N
• Anschlusskabel PVC:
--Ø 3 ; 2-adrig, ~ 2 Meter lang
--max. Zugbelastbarkeit 30 N
--grau für Ausführung S (Schließer)
--schwarz für Ausführung O (Öffner)
• Schutzart IP 40
Ausführung:
S Schließer
O Öffner
Die beiden Sechskantmuttern ermöglichen eine exakte Positionierung mit Kontersicherung.
Gleichzeitig kann mit der Positionierung über den eingebauten Endschalter ein elektrisches Steuersignal ausgelöst werden.
Mittels der Rändelschraube kann der Endschalter ein- und ausgebaut werden, ohne dass die Anschlagschraube gelöst werden muss.
Ausführung:
• Schraube Stahl
--Festigkeitsklasse 5.8
--Sechskantkopf gehärtet (HRC 45)
--vernickelt
• Sechskantmuttern Stahl
vernickelt
• Endschalter
--Spannungsbereich: 12 ... 24 V DC
--Schaltstrom empf.: 5-10 mA
--Schaltstrom max. 20 mA DC max.
--Lebensdauer: 3 Mio. Schaltspiele
--Temperaturbereich: -10 °C ... +80 °C
--Betätigungskraft: ~1 N
• Anschlusskabel PVC:
--Ø 3 ; 2-adrig, ~ 2 Meter lang
--max. Zugbelastbarkeit 30 N
--grau für Ausführung S (Schließer)
--schwarz für Ausführung O (Öffner)
• Schutzart IP 40
Ausführung:
S Schließer
O Öffner
Eigenschaften
| Ausführung: | O |
|---|---|
| Gewinde (d): | M 10 |
| Gewindelänge (l1): | 25 |
| Werkstoff: | ST |
Dokumente
1
| Variante | Werkstoff | Gewinde (d) | Ausführung | Gewindelänge (l1) | Preis |
|---|---|---|---|---|---|
|
10190681 (251.2-M6-21-O) |
ST | M 6 | O | 21 | ab 64,92 € |
|
10190682 (251.2-M6-21-S) |
ST | M 6 | S | 21 | ab 64,92 € |
|
10190684 (251.2-M10-25-O) |
ST | M 10 | O | 25 | ab 69,20 € |
|
10190686 (251.2-M10-25-S) |
ST | M 10 | S | 25 | ab 69,20 € |
|
10190683 (251.2-M8-25-S) |
ST | M 8 | S | 25 | ab 69,47 € |
|
10190685 (251.2-M8-25-O) |
ST | M 8 | O | 25 | ab 69,47 € |
