Produktnummer:
10263485
Herstellernummer:
369.5-100-B12-A
Hersteller:
Ganter

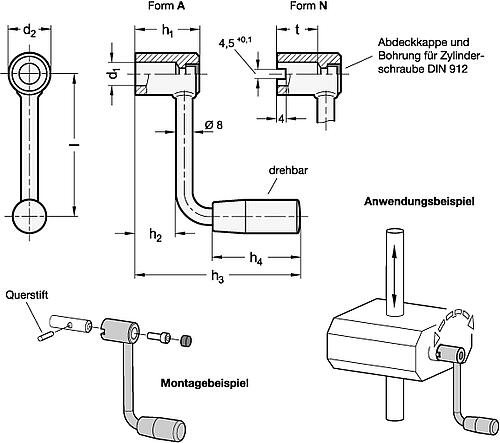

Ganter 369.5-100-B12-A Edelstahl Gerätekurbeln
Form:
A, ohne Quernut
d1:
B 12
d2:
20
h1:
30
h2:
20
h3:
88
h4:
50
t:
20
| Anzahl | Preis* |
|---|---|
| Bis 28 |
15,03 €
|
| Bis 40 |
13,57 €
|
| Bis 51 |
12,11 €
|
| Ab 52 |
10,65 €
|
Produktnummer:
10263485
GN 369.5 Edelstahl Gerätekurbeln
Beschreibung
Edelstahl-Gerätekurbeln GN 369.5 zeichnen sich durch ihren kompakten Aufbau aus und werden für leichte Antriebs- und Verstellaufgaben eingesetzt. Durch die verwendeten Werkstoffe können die Kurbeln auch in aggressiveren Umgebungen eingesetzt werden.
Die Quernut der Form N überträgt auf einfache Weise über einen wellenseitig montierten Querstift die Drehbewegung auf die Welle. Dabei kann die Kurbel abziehbar aufgesteckt sein oder durch eine Zylinderschraube DIN 912 axial dauerhaft befestigt werden. Die Form A kann mit Querbohrungen GN 110 bestellt werden.
Durch einfache Fertigungsverfahren dieser Kurbeln sind Sonderausführungen verhältnismäßig leicht und kostengünstig zu realisieren.
Die Quernut der Form N überträgt auf einfache Weise über einen wellenseitig montierten Querstift die Drehbewegung auf die Welle. Dabei kann die Kurbel abziehbar aufgesteckt sein oder durch eine Zylinderschraube DIN 912 axial dauerhaft befestigt werden. Die Form A kann mit Querbohrungen GN 110 bestellt werden.
Durch einfache Fertigungsverfahren dieser Kurbeln sind Sonderausführungen verhältnismäßig leicht und kostengünstig zu realisieren.
Eigenschaften
| Form: | A, ohne Quernut |
|---|---|
| d1: | B 12 |
| d2: | 20 |
| h1: | 30 |
| h2: | 20 |
| h3: | 88 |
| h4: | 50 |
| t: | 20 |
Dokumente
1
| Variante | h1 | h2 | d2 | t | h4 | h3 | Form | d1 | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10263480 (369.5-63-B10-N) |
28 | 18 | 18 | 18 | 40 | 74 | N, mit Quernut | B 10 | ab 9,44 € |
|
10263482 (369.5-63-B10-A) |
28 | 18 | 18 | 18 | 40 | 74 | A, ohne Quernut | B 10 | ab 9,63 € |
|
10263481 (369.5-80-B10-A) |
28 | 18 | 18 | 18 | 40 | 74 | A, ohne Quernut | B 10 | ab 9,74 € |
|
10263483 (369.5-80-B10-N) |
28 | 18 | 18 | 18 | 40 | 74 | N, mit Quernut | B 10 | ab 9,78 € |
|
10263485 (369.5-100-B12-A) |
30 | 20 | 20 | 20 | 50 | 88 | A, ohne Quernut | B 12 | ab 10,07 € |
|
10263487 (369.5-125-B12-A) |
30 | 20 | 20 | 20 | 50 | 88 | A, ohne Quernut | B 12 | ab 10,29 € |
|
10263486 (369.5-100-B12-N) |
30 | 20 | 20 | 20 | 50 | 88 | N, mit Quernut | B 12 | ab 10,47 € |
|
10263484 (369.5-125-B12-N) |
30 | 20 | 20 | 20 | 50 | 88 | N, mit Quernut | B 12 | ab 10,70 € |
