Produktnummer:
10261793
Herstellernummer:
520.4-250-K22-D
Hersteller:
Ganter

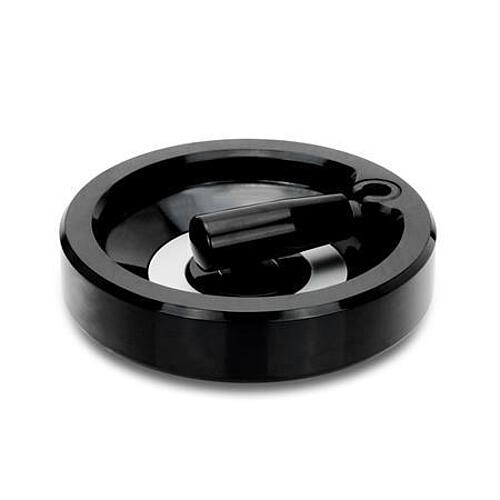

Ganter 520.4-250-K22-D Umleggriff Handräder, Kunststoff, Buchse / Umlegmechanik Stahl
Bohrungsdurchmesser (d2):
22
Bohrungskennzeichnung:
K - mit Nabennut
Form:
D - mit drehbarem Umleggriff
Handraddurchmesser (d1):
250
| Anzahl | Preis* |
|---|---|
| Bis 4 |
99,00 €
|
| Bis 5 |
89,10 €
|
| Bis 7 |
79,20 €
|
| Ab 8 |
72,95 €
|
Produktnummer:
10261793
GN 520.4 Umleggriff Handräder, Kunststoff, Buchse / Umlegmechanik Stahl
Beschreibung
Bei Umleggriff-Handrädern GN 520.4 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten.
Beim Ausklappen rastet er selbsttätig wieder ein.
Diese Norm ersetzt die bisherigen Umleggriff-Handräder GN 520.3.
Ausführung:
Kunststoff:
Duroplast (PF)
- verstärkt
- temperaturbeständig bis 110 °C
- schwarz, glänzend
- Pressgrat poliert
Nabenbuchse:
Stahl, brüniert
Umleggriffe
- Kunststoff, Duroplast
schwarz, glänzend
- Umlegemechanik
Stahl, brüniert
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten.
Beim Ausklappen rastet er selbsttätig wieder ein.
Diese Norm ersetzt die bisherigen Umleggriff-Handräder GN 520.3.
Ausführung:
Kunststoff:
Duroplast (PF)
- verstärkt
- temperaturbeständig bis 110 °C
- schwarz, glänzend
- Pressgrat poliert
Nabenbuchse:
Stahl, brüniert
Umleggriffe
- Kunststoff, Duroplast
schwarz, glänzend
- Umlegemechanik
Stahl, brüniert
Eigenschaften

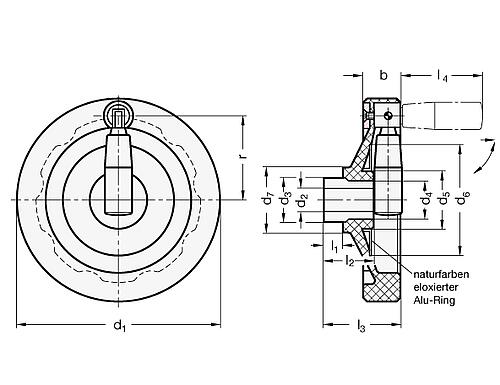

| Bohrungsdurchmesser (d2): | 22 |
|---|---|
| Bohrungskennzeichnung: | K - mit Nabennut |
| Form: | D - mit drehbarem Umleggriff |
| Handraddurchmesser (d1): | 250 |
Dokumente
1
| Variante | Bohrungsdurchmesser (d2) | Handraddurchmesser (d1) | Bohrungskennzeichnung | Form | Preis |
|---|---|---|---|---|---|
|
10261787 (520.4-100-B10-D) |
10 | 100 | B - ohne Nabennut | D - mit drehbarem Umleggriff | ab 27,48 € |
|
10261781 (520.4-100-K10-D) |
10 | 100 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 29,16 € |
|
10261782 (520.4-125-K12-D) |
12 | 125 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 31,34 € |
|
10261783 (520.4-150-B14-D) |
14 | 150 | B - ohne Nabennut | D - mit drehbarem Umleggriff | ab 38,19 € |
|
10261784 (520.4-150-K14-D) |
14 | 150 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 39,87 € |
|
10261785 (520.4-175-B16-D) |
16 | 175 | B - ohne Nabennut | D - mit drehbarem Umleggriff | ab 43,12 € |
|
10261786 (520.4-175-K16-D) |
16 | 175 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 44,80 € |
|
10261788 (520.4-200-B20-D) |
20 | 200 | B - ohne Nabennut | D - mit drehbarem Umleggriff | ab 48,26 € |
|
10261789 (520.4-200-K20-D) |
20 | 200 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 49,94 € |
|
10261790 (520.4-225-B20-D) |
20 | 225 | B - ohne Nabennut | D - mit drehbarem Umleggriff | ab 62,38 € |
|
10261791 (520.4-225-K20-D) |
20 | 225 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 64,06 € |
|
10261792 (520.4-250-B22-D) |
22 | 250 | B - ohne Nabennut | D - mit drehbarem Umleggriff | ab 67,62 € |
|
10261793 (520.4-250-K22-D) |
22 | 250 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 69,30 € |
|
10261794 (520.4-300-B26-D) |
26 | 300 | B - ohne Nabennut | D - mit drehbarem Umleggriff | ab 97,52 € |
|
10261795 (520.4-300-K26-D) |
26 | 300 | K - mit Nabennut | D - mit drehbarem Umleggriff | ab 99,20 € |
